一、产品概述

菲尼克斯TTC-6P-4-24DC-PT-I（订货号：1106014）是一款专为工业信号电路设计的电涌保护器，隶属于TERMITRAB complete系列。该产品通过抑制过电压和电涌电流，保护敏感电子设备免受雷击或电磁干扰导致的损坏，尤其适用于需要高安全等级（如SIL 3）的控制系统。

二、核心技术特点

1. 紧凑设计与高效防护
   TTC-6P-4-24DC-PT-I采用超薄型结构，最小宽度仅3.5毫米，比传统7毫米宽度的防雷器节省50%的安装空间。其多级保护设计结合气体放电管和限压元件，可有效抑制高达20 kA的浪涌电流，确保信号回路的稳定性。

2. 智能监测与维护便捷
   该防雷器配备机械状态指示灯，无需辅助电源即可实时显示设备状态（绿色正常/黄色预警/红色故障）。支持遥信模块扩展，最多可监控40个保护器，并通过浮地触点向控制系统发送群组报警信息，实现远程故障诊断。

3. 兼容性与安全认证
   支持HART通信协议，适用于0(4)-20 mA电流环路，并通过ATEX和IECEx认证，满足易爆区域的防爆要求。此外，其模块化插拔设计允许在不停机情况下更换保护模块，显著提升系统可用性。

三、关键参数与性能

• 电气特性
  额定电压：24 V DC
  最大放电电流（8/20 μs）：20 kA
  响应时间：≤25 ns
  保护等级：IP20

• 环境适应性
  工作温度范围：-40°C至85°C
  海拔限制：≤4000米
  湿度范围：5%~95%（无冷凝）。

四、典型应用场景

1. 工业自动化系统
   在PLC、DCS等控制系统中，保护传感器、执行器的信号传输线路免受瞬态过电压影响，尤其适用于石油化工、电力能源等高危行业。

2. 轨道交通与能源设施
   通过CLIXTRAB系列集成方案，满足铁路信号系统的安全需求，其机械编码设计可防止插头误插，保障维护安全。

3. 防爆区域设备
   符合ATEX指令，适用于存在可燃性气体或粉尘的爆炸性环境，如化工厂房、油气储运设施等。

五、安装与维护建议

• 安装方式
  采用直插式连接，支持0.2-4 mm2导线截面，推荐扭矩0.5-0.6 Nm。可串联或并联接入电路，并联时需确保仪表端口预留。

• 维护策略
  定期使用CHECKMASTER 2测试工具进行性能检测，当状态指示灯变黄时建议及时更换模块，避免潜在故障风险。

六、市场定位与优势

作为菲尼克斯COMPLETE line系统的重要组成部分，TTC-6P-4-24DC-PT-I以高性价比和模块化设计脱颖而出。相较于同类产品，其独特的空间优化设计和智能监控功能，可为用户降低30%以上的维护成本，并显著提升系统可靠性。

总结
菲尼克斯TTC-6P-4-24DC-PT-I凭借其技术创新与工业级防护能力，已成为复杂工业环境中信号保护的优选方案。

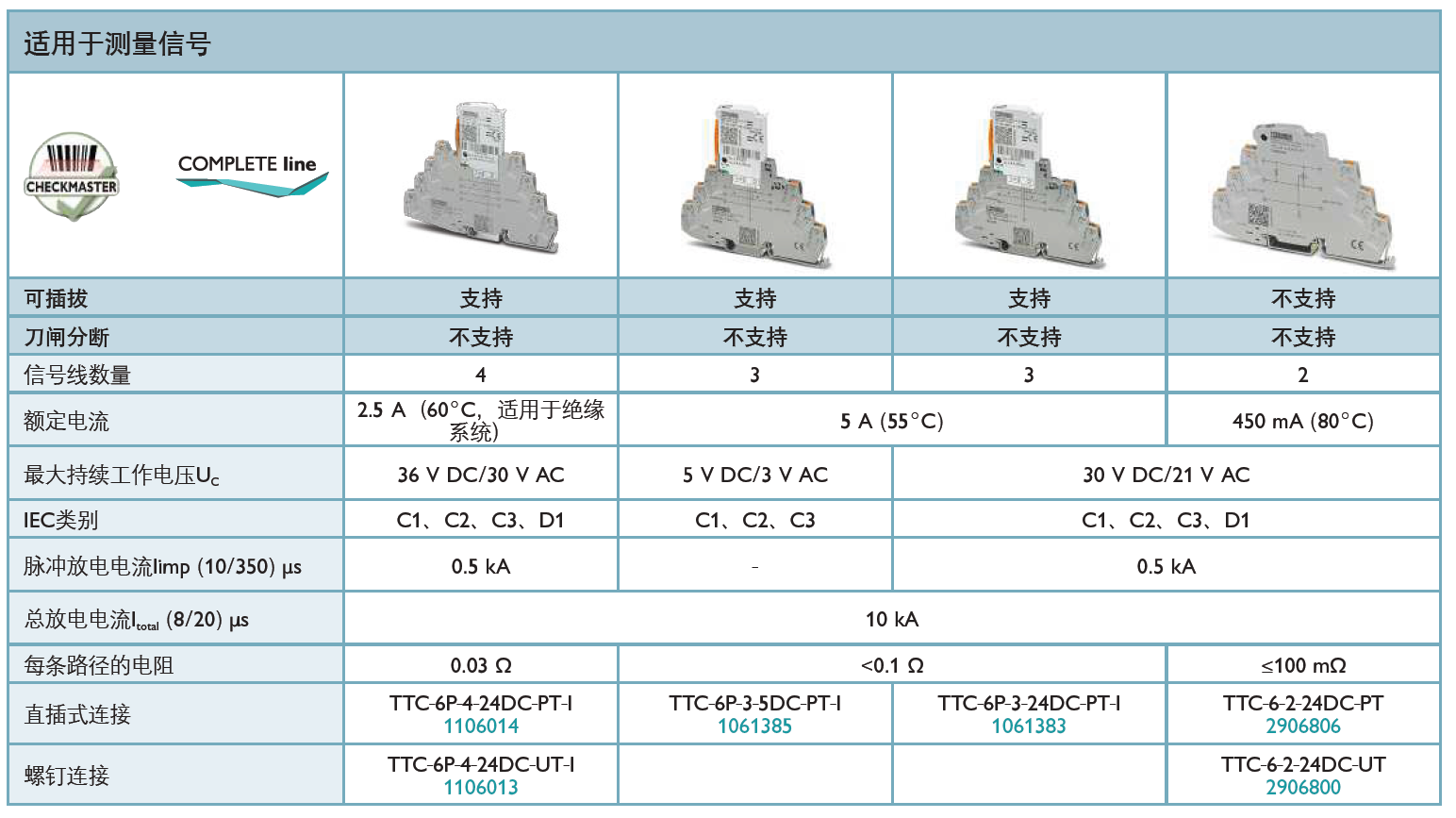

产品型号(货号)：TTC-6P-4-24DC-PT-I(1106014)，TTC-6P-4-24DC-UT-I(1106013)，TTC-6P-3-5DC-PT-I(1061385)，TTC-6P-3-24DC-PT-I(1061383)，TTC-6-2-24DC-PT(2906806)，TTC-6-2-24DC-UT(2906800)
