产品概述

TTC-6P-2X1-F-M-24DC-UT-I 是菲尼克斯（Phoenix Contact）推出的一款专为信号线路设计的电涌保护器，属于 TERMITRAB complete 系列。该产品通过气体放电管间接接地，内置状态指示灯和分断刀闸，主要用于带公共参考电位的两条信号线缆（如数字输入/输出接口）的过电压防护，可有效抵御雷击、开关操作等引发的瞬态过电压冲击。

技术参数与设计特点

1. 核心性能参数

• 额定电压：24 V DC，适用于低电压信号系统。

• 电压保护水平：

  • 线-信号地（Up）：≤140 V（C1等级，1 kV/500 A）。

  • 线芯-地静态防护：≤750 V（C1等级）。

• 响应时间：

  • 线-信号地响应时间 ≤1 ns，线芯-地 ≤100 ns，确保快速抑制瞬态干扰。

• 放电电流能力：

  • 额定放电电流（8/20 μs）达5 kA（线芯-地），总放电电流（8/20 μs）达20 kA。

2. 结构与材料

• 连接方式：螺钉连接（M3螺纹，扭矩0.5–0.6 Nm），支持0.2–4 mm2导线横截面，适配AWG 24–12线缆

• 材料特性：外壳及绝缘材料采用阻燃级PBT，符合UL 94 V-0标准，具备高耐热性（运行温度范围-40°C至85°C）。

• 紧凑设计：超薄模块化结构，支持DIN导轨安装，节省空间。

3. 附加功能

• 状态监测：集成可视指示灯，实时显示设备运行状态，便于故障排查。

• 分断保护：内置分断刀闸，在电涌冲击后自动切断故障电路，防止二次损坏。

应用场景

1. 工业自动化系统

适用于PLC、DCS等控制系统中数字信号接口的保护，如传感器、执行器的输入/输出线路，确保信号传输稳定性。

2. 关键基础设施

• 能源领域：光伏发电、风力电站的通信与监控线路防护。

• 交通与通信：铁路信号系统、基站设备及数据中心网络接口的防雷保护。

3. 危险环境

通过Ex认证（如TTC-6P-2X1-M-EX-24DC-UT-I型号），适用于防爆区域（Ex i信号回路），满足化工、石油等高风险行业需求。

产品优势

1. 多级协同防护
   结合气体放电管与压敏电阻技术，实现动态过电压的多级泄放，兼顾响应速度与耐久性。

2. 安装维护便捷

   • 可插拔设计，支持预测试功能，降低停机时间。

   • 无需备用保险丝，简化运维流程。

3. 广泛兼容性
   适配多种信号类型（如以太网、PoE++），满足千兆级数据传输需求（如DT-LAN-CAT.6+型号）。

安装与维护建议

• 环境要求：安装于IP20防护等级环境，避免直接暴露于粉尘或水汽。

• 接地规范：确保接地电阻≤10 Ω，并采用短路径连接以降低阻抗。

• 定期检测：通过状态指示灯检查设备健康度，建议每半年进行一次系统级防雷检测。

结论

TTC-6P-2X1-F-M-24DC-UT-I 菲尼克斯信号防雷器凭借其高响应速度、模块化设计及多场景适应性，成为工业与基础设施领域的关键防护设备。其技术优势与菲尼克斯电气在电涌保护领域的多级协同理念（如I+II类组合式保护）相结合，为复杂电磁环境下的信号完整性提供了可靠保障。

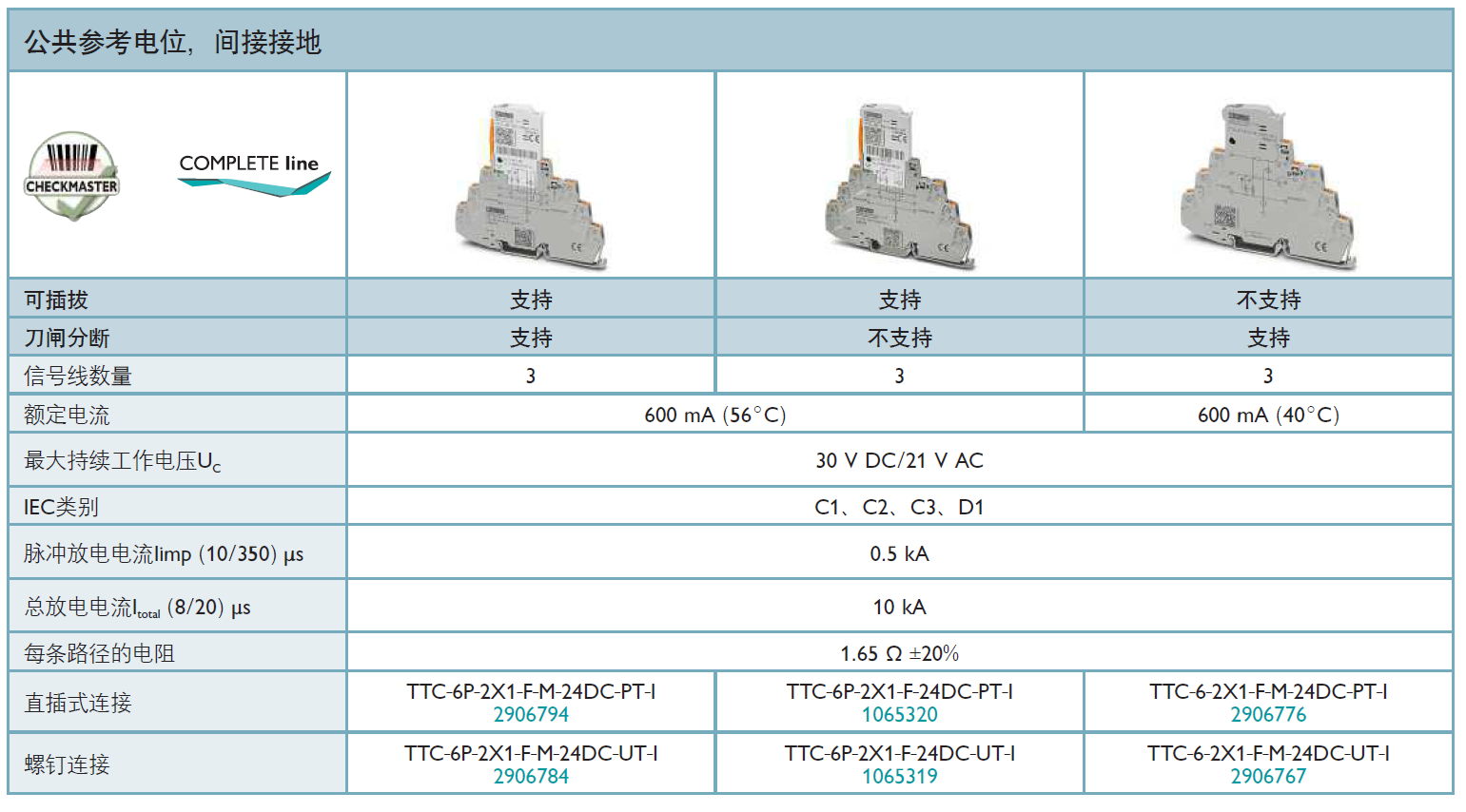

产品型号(货号)：TTC-6P-2X1-F-M-24DC-UT-I(2906784)，TTC-6P-2X1-F-M-24DC-PT-I(2906794)，TTC-6P-2X1-F-24DC-UT-I(1065319)，TTC-6P-2X1-F-24DC-PT-I(1065320)，TTC-6-2X1-F-M-24DC-UT-I(2906767)，TTC-6-2X1-F-M-24DC-PT-I(2906776)
