一、产品概述

TTC-6P-1X2-M-EX-24DC-UT-I 是菲尼克斯（Phoenix Contact）推出的一款专为防爆区域设计的信号防雷器，属于 TERMITRAB complete 系列。该产品主要用于保护测量和控制技术（MCR）系统中的敏感信号回路（如0-20 mA电流回路、HART协议等），避免因雷击或电涌电压导致的设备损坏或系统故障。其核心功能是通过多级电涌保护技术，为工业自动化系统提供高可靠性的安全屏障。

二、核心特点

1. 防爆与安全认证
   通过 ATEX 和 IECEx 认证，适用于爆炸性环境（如石油化工、矿山等），满足本安回路 Ex ia 防护等级要求，即使回路内发生双重故障也不会引燃周围环境。

2. 超薄设计
   产品总厚度仅 6.2 mm，相较于传统7 mm宽度的防雷器，可节省50%的安装空间，适合高密度布线场景。

3. 智能状态监测

   • 机械状态指示灯：无需辅助电源即可通过颜色显示工作状态（绿色正常、黄色建议更换、红色需立即更换）。

   • 遥信功能：可选模块支持远程监控多达40个防雷器，通过浮地触点向控制室发送群组报警信息。

4. 维护便捷性

   • 采用 插拔式保护模块，支持热插拔更换，维护时无需中断信号传输。

   • 内置 分断刀闸，可快速断开信号回路进行检修。

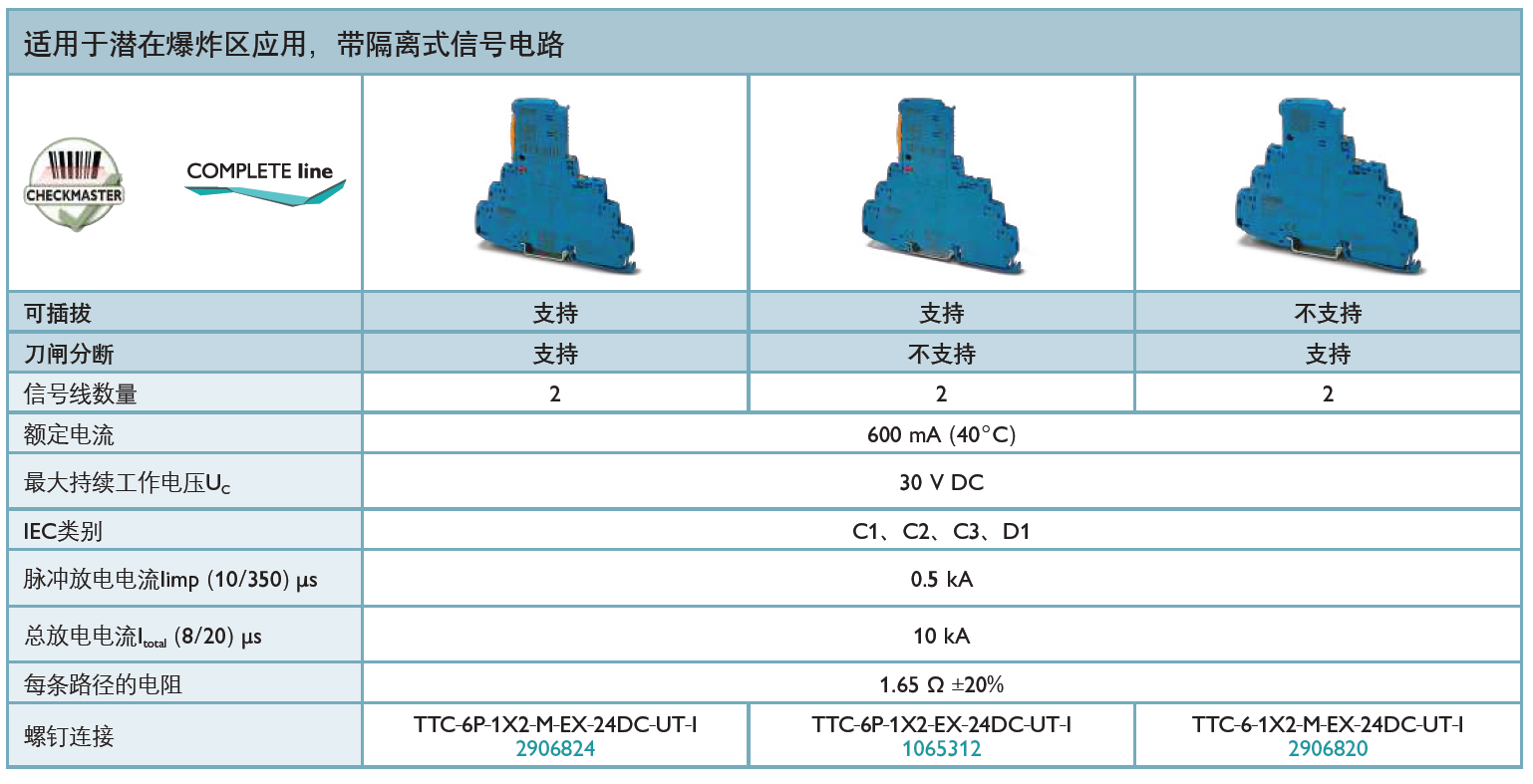

三、技术参数

四、典型应用场景

1. 石油化工与天然气
   在易燃易爆环境中保护传感器和执行器的信号回路，例如储罐液位监测、管道压力控制等。

2. 电力与能源系统
   用于光伏发电、风力发电等新能源设施的逆变器信号保护，防止雷击浪涌损坏控制系统。

3. 工业自动化
   适用于PLC、DCS系统中的模拟量信号（如4-20 mA）和数字通信信号（如HART协议）防护。

五、安装与维护建议

1. 安装要点

   • 采用 DIN导轨安装，确保紧固扭矩为0.5-0.6 Nm（M3螺钉）。

   • 避免在污染等级高于2的环境中使用，需定期检查状态指示灯。

2. 维护策略

   • 当指示灯变为黄色时，建议计划性更换以避免潜在故障。

   • 使用 CHECKMASTER 2 工具进行定期测试与记录，确保保护性能稳定。

六、市场定位与价格

TTC-6P-1X2-M-EX-24DC-UT-I 的参考价格因供应商和采购量不同有所差异，公开报价范围在 ￥850–￥1966 之间。建议用户直接联系授权经销商长沙华保防雷技术有限公司获取实时报价与技术支持。

七、总结

TTC-6P-1X2-M-EX-24DC-UT-I 凭借其防爆认证、紧凑设计和智能监测功能，成为工业防雷领域的标杆产品。尤其适用于高危环境下的信号保护需求，结合菲尼克斯的多级电涌保护方案（I/II/III类组合），可构建从电源到终端的全面防护体系。

产品型号(货号)：TTC-6P-1X2-M-EX-24DC-UT-I(2906824)，TTC-6P-1X2-EX-24DC-UT-I(1065312)，TTC-6-1X2-M-EX-24DC-UT-I(2906820)
