TTC-6-FMRS-UT是菲尼克斯（Phoenix Contact）推出的一款专为电涌保护系统设计的遥信模块，主要用于对TERMITRAB complete或CLIXTRAB系列电涌保护器进行光学监控和远程状态反馈。该模块凭借紧凑设计、高兼容性及智能化监控功能，广泛应用于工业自动化、电力系统和防雷保护领域。以下将从技术参数、功能特点及实际应用场景等方面进行详细解析。

一、技术参数与设计

1. 电气特性

• 工作电压：10 V DC至36 V DC，适应多种供电环境。

• 工作电流：24 V时30 mA，10 V时60 mA，功耗低且稳定。

• 连接方式：采用螺钉连接，支持0.2–4 mm2导线，兼容AWG 24–12规格线缆，便于灵活布线。

2. 环境适应性

• 温度范围：运行温度-40°C至60°C，存储/运输温度-40°C至85°C，适用于极端工业环境。

• 防护等级：IP20，满足基础防尘需求，适合安装在控制柜内。

• 机械特性：总厚度仅6.2 mm，采用灰色PBT阻燃材料（UL 94 V-0认证），重量轻（不含包装67.5 g）。

3. 兼容性

• 可监控多达40个并列安装的电涌保护器，通过浮地触点实现群组信息传输。

• 适配TERMITRAB complete系列，支持3.5 mm超薄电涌保护模块，节省50%安装空间。

二、核心功能与优势

1. 光学监控与远程遥信

• 状态指示：内置机械式状态指示灯，无需辅助电源即可显示保护器运行状态（如正常、老化或故障）。

• 远程报警：通过常闭触点发送浮地遥信信号，实时反馈电涌保护器组的热过载或故障信息至控制室，支持集中化管理。

2. 智能化维护支持

• 预测试功能：插拔式设计便于快速更换模块，支持在线维护，减少停机时间。

• 多级保护兼容：与I+II类组合式电涌保护器配合使用，提供从雷击防护到设备终端的全链路保护。

3. 安全认证与可靠性

• 通过ATEX和IECEx认证，适用于防爆区域，确保危险环境下的信号安全。

• 采用光电隔离技术，避免电磁干扰，提升信号传输稳定性。

三、典型应用场景

1. 工业自动化系统

在PLC控制柜中，TTC-6-FMRS-UT可监控多组电涌保护器，防止过电压损坏传感器、执行器等关键设备，适用于汽车制造、石油化工等高干扰环境。

2. 电力与能源设施

用于变电站或配电箱中，实时反馈电涌保护器状态，确保电网安全。其宽温设计特别适合户外或高海拔（≤4000 m）地区部署。

3. 通信与信号回路

支持HART协议，兼容0(4) mA–20 mA电流回路，适用于工业通信网络和仪表信号保护。

四、总结

TTC-6-FMRS-UT遥信模块以其紧凑设计、高兼容性和智能化监控功能，成为电涌保护系统中不可或缺的组件。它不仅提升了设备维护效率，还通过多级保护机制增强了系统的整体可靠性，尤其适用于对安全性和稳定性要求严苛的工业场景。

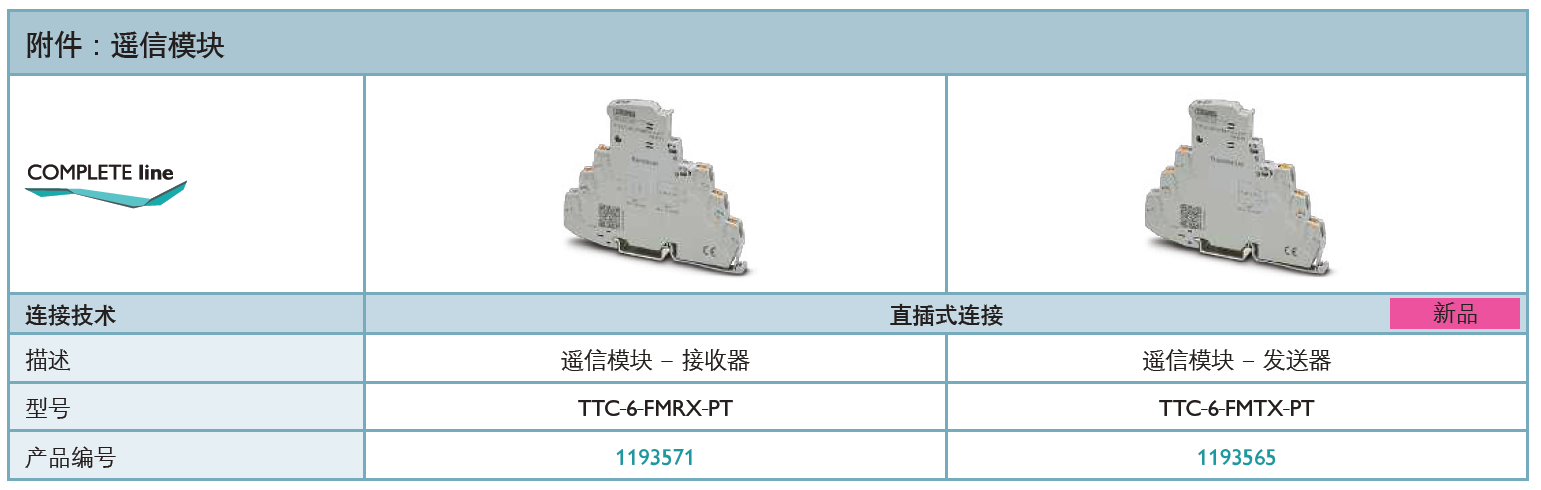

产品型号(货号)：TTC-6-FMRX-PT(1193571)，TTC-6-FMTX-PT(1193565)
