一、产品概述

PT-IQ-2X1+F-24DC-UT是菲尼克斯电气（Phoenix Contact）推出的高性能信号防雷器，专为保护24V直流信号回路设计。该产品属于PLUGTRAB IQ系列，采用模块化分体式结构，由保护插头与基座组成，支持DIN导轨快速安装，适用于工业自动化、电力系统等场景中对精密信号线路的电涌防护需求。

二、核心技术参数

1. 电气特性

   • 额定电压：24V DC，最大持续工作电压30V DC

   • 标称放电电流（8/20μs）：10kA（线芯-线芯/线芯-地）

   • 响应时间：≤1ns（线芯-线芯），≤100ns（线芯-地）

   • 电压保护水平（Up）：线芯-线芯≤80V（C1级），线芯-地≤900V（C1级）

2. 环境适应性

   • 工作温度范围：-40°C至+70°C，存储温度可达-40°C至+85°C

   • 防护等级：IP20，适用于标准工业环境

   • 海拔限制：≤4000米，适应高海拔地区部署

3. 机械与连接特性

   • 尺寸：17.7mm（宽）×77.5mm（深）×91.1mm（高），含DIN导轨厚度7.5mm

   • 导线兼容性：支持0.2-4mm2硬导线或0.2-2.5mm2柔性导线，适配AWG 24-12规格

   • 安装方式：35mm DIN导轨卡扣式安装，支持快速插拔维护

三、功能与技术创新

1. 多级防护与状态监控
   该防雷器采用气体放电管与半导体器件组合的多级保护架构，可抵御雷电感应、开关浪涌等瞬态过电压。内置三段式LED状态指示灯（绿色-正常、黄色-预警、红色-故障），实现实时防护状态可视化。

2. 模块化设计优势

   • 分体式结构支持热插拔更换，无需断电即可维护，显著减少停机时间。

   • 通过DIN导轨连接器集成遥信功能，可将故障信号传输至PLC或SCADA系统，实现远程监控。

3. 兼容性与安全性

   • 符合IEC 61643-21标准，通过C1/C2/C3/D1多重防护等级认证。

   • 与HART协议兼容，适用于智能仪表信号回路保护。

四、典型应用场景

1. 工业自动化控制
   保护PLC、DCS系统中的模拟量信号（如4-20mA、0-10V）及数字通信线路，防止因电涌导致的设备损坏或数据丢失。

2. 能源与基础设施
   适用于光伏逆变器、风电变流器的直流侧信号保护，以及石油化工领域的防爆区信号隔离。

3. 交通与建筑智能化
   在轨道交通信号系统、楼宇自控网络的传感器回路中提供可靠防护，确保系统长期稳定运行。

五、选型与安装建议

1. 配套附件选择

   • 需搭配菲尼克斯专用DIN导轨连接器（如PT-TB-...系列）实现电源与信号集成。

   • 建议配置800mA速熔保险丝作为后备保护。

2. 系统集成注意事项

   • 信号线长度超过30米时，应在设备端与信号源端同时安装防雷器。

   • 接地电阻需≤4Ω，建议采用等电位连接排降低地电位差。

六、市场定位与竞争优势

相比传统防雷器，PT-IQ-2X1+F-24DC-UT凭借以下特点占据技术高地：

• 高带宽支持：截止频率1.1MHz（150Ω系统），满足高速信号传输需求。

• 低插入损耗：对称衰减仅0.3dB@270kHz，最大限度减少信号失真。

• 长寿命设计：模块可承受20kA总放电电流（8/20μs），显著延长维护周期。

该型号目前通过菲尼克斯官方代理商长沙华保防雷技术有限公司销售，参考价约1250-1966元，具体价格需根据采购量协商确定。

结语

PT-IQ-2X1+F-24DC-UT体现了菲尼克斯在电涌防护领域的技术积淀，其模块化设计、智能诊断功能与严苛环境适应性，为工业信号回路提供了全方位的保护方案。

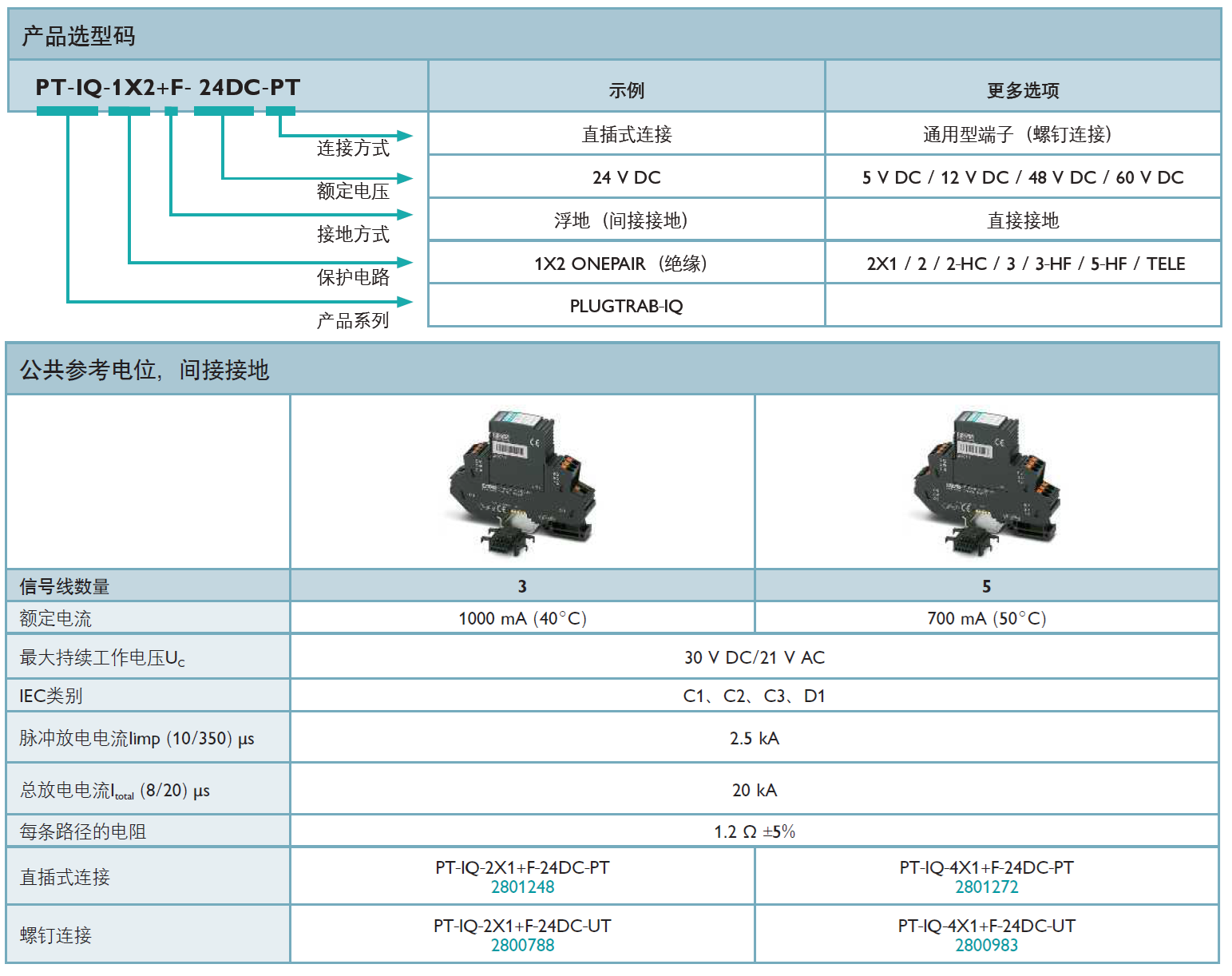

产品型号(货号)：PT-IQ-2X1+F-24DC-UT(2800788)，PT-IQ-2X1+F-24DC-PT(2801248)，PT-IQ-4X1+F-24DC-UT(2800983)，PT-IQ-4X1+F-24DC-PT(2801272)
