一、产品概述

PT-IQ-EX-L-PP隔板专为NS-35/7.5 DIN导轨设计，主要用于确保控制器与PT-IQ-EX电涌保护模块之间保持50毫米的间距，从而优化系统散热并降低电磁干扰风险。其核心功能在于通过物理隔离提升电涌保护系统的整体稳定性，适用于工业自动化、电力系统等对电气安全要求严苛的场景。

二、技术参数与材料特性

1. 材料规格

   • 外壳与绝缘材料：采用阻燃等级达UL 94 V-0的FR4-21材料，兼具高强度与耐高温性能。
   • 颜色：标准配色为蓝色（RAL 5015），符合工业设备通用标识规范。

2. 尺寸与环境适应性

   • 物理尺寸：宽度1毫米、高度138.7毫米、深度77.2毫米，适配标准导轨安装。
   • 温度范围：支持**-40°C至85°C**的宽温运行环境，满足极端工业场景需求。

三、核心优势

1. 功能集成性
   隔板通过标准化设计实现快速安装，同时保持系统模块间的电气隔离，有效降低电涌传导风险。

2. 环境合规性
   符合欧盟RoHS 2.0指令及REACH法规，无卤素与SVHC物质超标问题，适用于环保要求严格的领域。

3. 高可靠性
   经过严格测试的阻燃材料与结构设计，确保长期使用中的机械强度与绝缘性能稳定。

四、应用场景

PT-IQ-EX-L-PP隔板广泛应用于以下领域：

• 工业自动化：保护PLC、变频器等关键设备免受电涌干扰。
• 电力配电系统：提升开关柜、配电箱的电气安全性。
• 轨道交通与数据中心：满足高密度电气设备布局的散热与隔离需求。

五、总结

PT-IQ-EX-L-PP隔板凭借其精准的功能定位、卓越的材料性能及广泛的环境适应性，成为电涌保护系统中的理想选择。

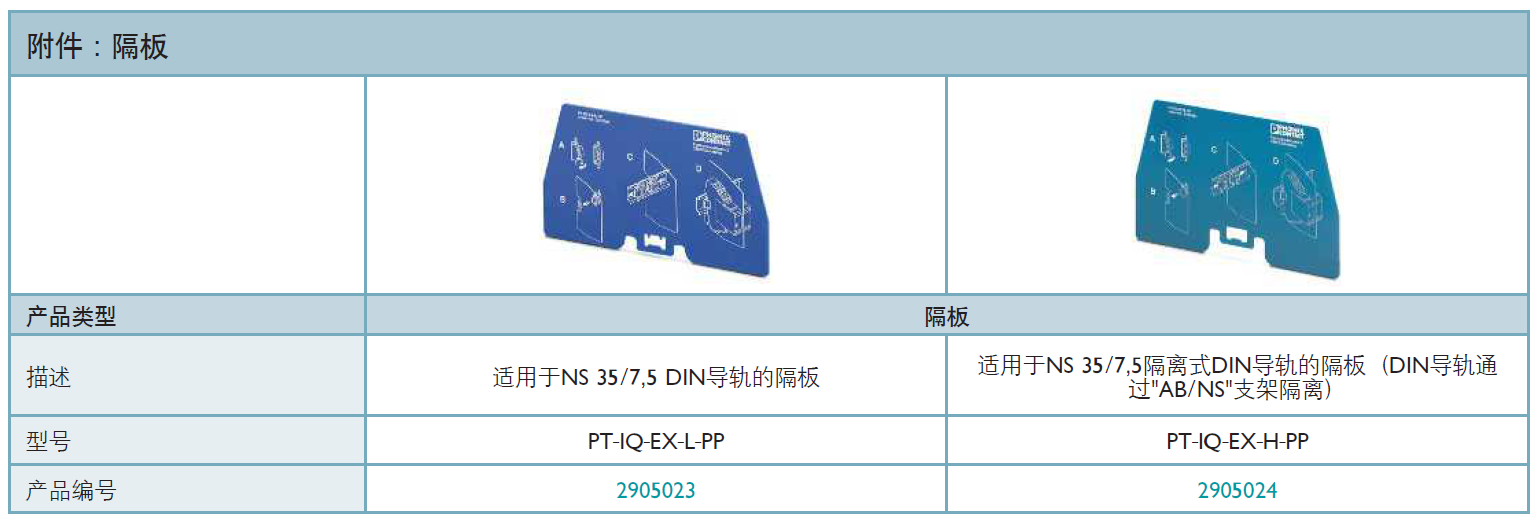

产品型号(货号)：PT-IQ-EX-L-PP(2905023)，PT-IQ-EX-H-PP(2905024)
