一、核心功能与技术参数

PT-IQ-PTB-UT是一款专为工业环境设计的开关型遥信模块，主要功能包括电涌保护、远程信号监测及多阶段故障报警。其额定电压为20V DC，最大操作电压30V DC，能够承受160mA的峰值放电电流，有效保护后端设备免受瞬态过电压损害。模块采用IP20防护等级设计，外壳材料为阻燃PA 6.6，工作温度范围覆盖-40°C至70°C，适用于严苛的工业现场环境。

二、创新设计与应用优势

1. 模块化安装与扩展性
   该模块支持DIN导轨安装，可快速卡接至35mm标准导轨，支持多模块并排部署。其分体式结构设计便于维护和扩展，同时提供螺钉连接接口，兼容柔性导线（0.2-2.5mm2）和硬导线（0.2-4mm2）。

2. 智能遥信与故障诊断
   内置2个常闭（N/C）触点，支持远程信号状态监测。通过视觉指示灯和触点信号变化，可实时反馈电源状态及电涌保护动作情况，实现多阶段故障报警功能，提升系统可维护性。

3. 高可靠性与兼容性
   模块通过CSA、UL等多项国际认证，适用于水和污水处理、机械制造、化工、电力等工业场景。其低功耗设计（最大电流130mA@24V DC）可减少能源损耗，同时兼容菲尼克斯全系列自动化产品，便于集成到现有控制系统中。

三、典型应用场景

• 恶劣环境防护：在矿山、冶金等粉尘或潮湿环境中，模块的IP20防护等级和宽温特性可保障信号传输稳定性。
• 设备级保护：为PLC、传感器等关键设备提供电涌防护，避免因雷击或电网波动导致的生产中断。
• 远程监控系统：通过遥信触点与上位机联动，实现设备状态的自动化监控与报警。

四、安装与维护指南

安装时需注意导线剥线长度（8mm）和紧固扭矩（0.5Nm），确保接触可靠。建议定期检查保险丝状态及触点磨损情况，备用保险丝规格为500mA（T）。模块的紧凑尺寸（91.1×17.7×77.5mm）使其在空间受限的机柜中也能高效部署。

总结

菲尼克斯PT-IQ-PTB-UT遥信模块凭借其高防护性、智能化设计和广泛兼容性，成为工业自动化信号管理与电源保护的首选方案。

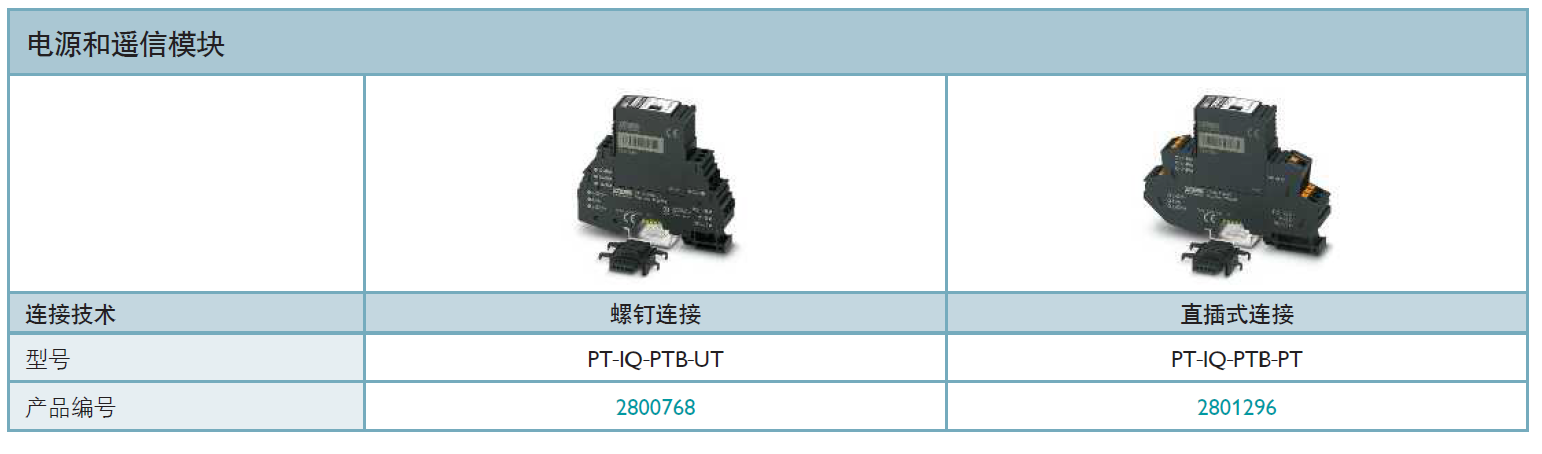

产品型号(货号)：PT-IQ-PTB-UT(2800768)，PT-IQ-PTB-PT(2801296)
