一、产品概述

TTC-6P-1X2-M-24DC-PT-I是一款专为24V直流信号回路设计的模块化信号防雷器，适用于传感器、PLC、变频器等设备的信号接口保护。其核心功能是通过多级保护电路（气体放电管+TVS二极管），将雷电感应或操作过电压限制在安全范围内，确保后端设备免受损害。该产品采用紧凑的导轨安装设计，支持多通道保护（具体通道数根据型号配置），适用于工业现场、楼宇自动化、能源管理等场景。

二、核心技术特点

1. 精准适配信号回路

   • 额定工作电压24V DC，适配工业标准信号电平（如4-20mA、0-10V等）。

   • 支持多路信号线并联保护，兼容单端或差分信号传输模式。

2. 高效多级保护机制

   • 第一级（粗保护）：气体放电管快速泄放大电流（如10kA 8/20μs脉冲），应对直击雷或强感应雷。

   • 第二级（细保护）：TVS二极管钳位过电压至安全值（如≤36V），确保设备端口耐受能力。

3. 智能状态指示

   • 内置可视LED指示灯，实时监控防雷模块的工作状态（绿色正常/红色失效），便于运维人员快速排查故障。

4. 工业级可靠性

   • 宽温工作范围（-40℃~+85℃），适应恶劣环境。

   • 符合IEC 61643-21、UL 497B等国际标准，通过EMC抗干扰测试。

三、典型应用场景

1. 工厂自动化
   保护PLC、DCS系统中的模拟量/数字量信号模块，避免因雷击导致产线停机。

2. 过程控制
   为流量计、压力变送器等现场仪表的信号回路提供过压保护，保障数据采集稳定性。

3. 交通与能源设施
   应用于轨道交通信号系统、光伏逆变器通信端口，提升关键基础设施的抗风险能力。

四、安装与维护指南

• 安装方式：通过标准35mm导轨固定，支持串联接入信号回路，接线端子采用弹簧压接技术，简化布线流程。

• 接地要求：需确保防雷器接地端子与系统接地网可靠连接（推荐接地电阻≤4Ω），以实现有效能量泄放。

• 维护建议：定期检查LED状态，若指示灯变红或信号异常，应及时更换防雷模块并排查接地系统。

五、总结

菲尼克斯TTC-6P-1X2-M-24DC-PT-I信号防雷器凭借其精准的电压适配能力、多级防护架构以及工业级的耐用性，成为工业信号链路保护的理想选择。

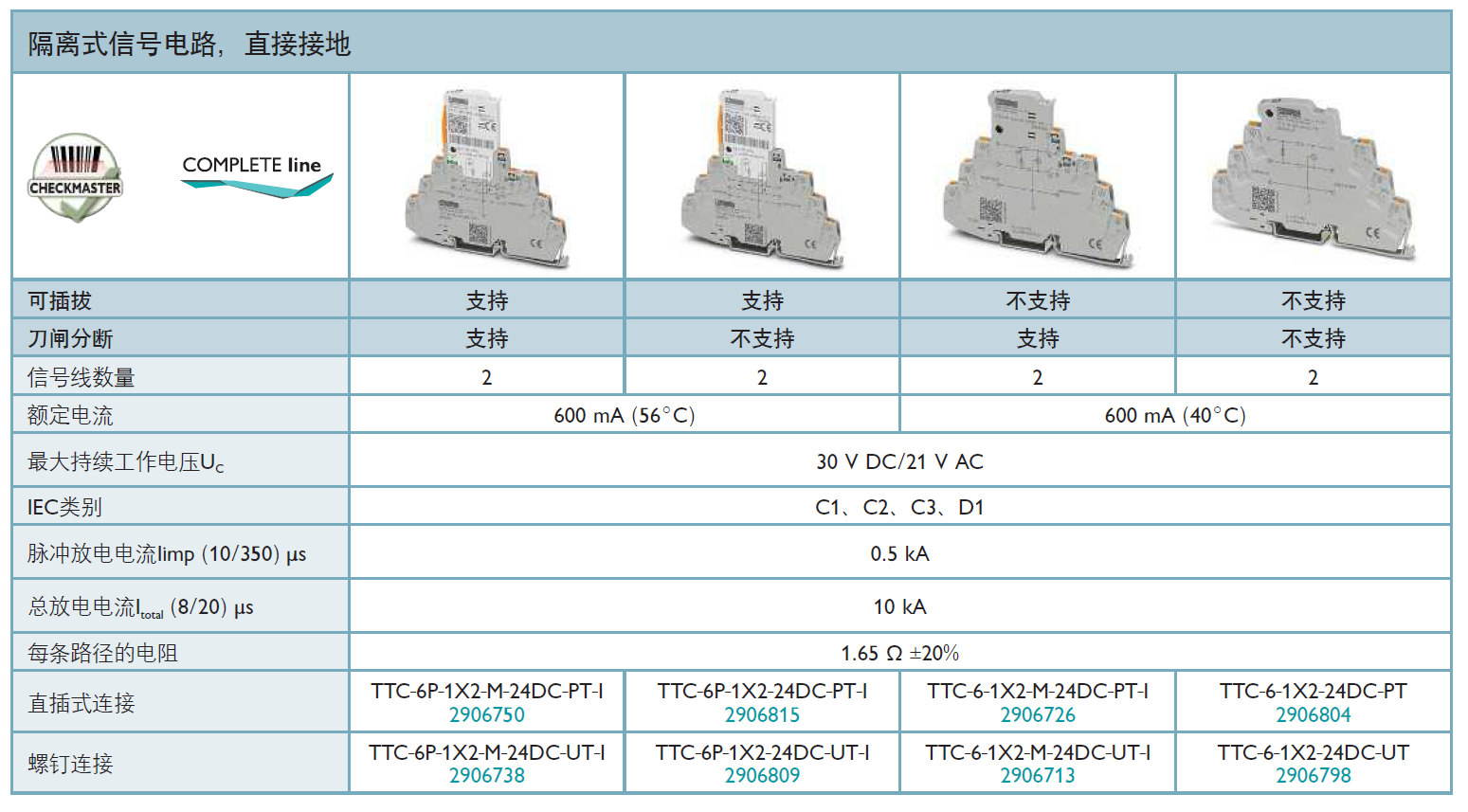

产品型号(货号)：TTC-6P-1X2-M-24DC-PT-I(2906750)，TTC-6P-1X2-24DC-PT-I(2906815)，TTC-6-1X2-M-24DC-PT-I(2906726)，TTC-6-1X2-24DC-PT(2906804)，TTC-6P-1X2-M-24DC-UT-I(2906738)，TTC-6P-1X2-24DC-UT-I(2906809)，TTC-6-1X2-M-24DC-UT-I(2906713)，TTC-6-1X2-24DC-UT(2906798)
