TTC-3-1X2-24DC-PT 菲尼克斯信号防雷器:紧凑设计与高性能防护的完美结合

作者:CSHBFL 华保防雷   发布时间:2025-03-14 19:01   点击 29

分享到 0

一、产品概述

TTC-3-1X2-24DC-PT 是菲尼克斯(Phoenix Contact)推出的超薄型电涌保护器,专为2线制浮地信号回路设计,例如0(4)~20 mA电流回路,支持HART通信协议,适用于工业自动化、过程控制等场景中的敏感信号保护。其核心功能是抑制电涌电压,防止因雷击、电磁干扰或操作过电压导致的设备损坏,尤其适用于需满足SIL 3(安全完整性等级3)的安全相关电路该产品属于菲尼克斯TERMITRAB complete系列,以仅3.5 mm的厚度成为同类中最薄的电涌保护器之一,安装时相比传统7 mm宽度的产品可节省50%的空间


二、核心特点与技术参数

1. 紧凑设计与高效安装

  • 尺寸:106 mm(高)×3.5 mm(宽)×69.5 mm(深),含DIN导轨安装结构,适配TH35标准导轨

  • 连接技术:直插式连接,支持0.2~1.5 mm2的柔性或刚性导线,无需工具即可快速安装,维护便捷

2. 高性能电涌保护能力

  • 额定电压:24 V DC,最大持续工作电压30 V DC/21 V AC

  • 标称放电电流:线芯-线芯与线芯-地均为5 kA(8/20 μs脉冲),总放电电流达10 kA

  • 电压保护水平:线芯-线芯≤50 V(C1等级)、≤70 V(C2等级),线芯-地≤1000 V(C2/C3等级),响应时间≤1 ns,确保快速抑制瞬态过电压

3. 环境适应性

  • 温度范围:-40°C至85°C(运行与存储),湿度5%~95%,海拔≤4000米,满足严苛工业环境需求

  • 防护等级:IP20(带端盖),阻燃等级UL 94 V-0,外壳材料为耐用的PBT塑料

4. 兼容性与认证

  • 支持HART协议,适用于模拟量信号回路,且通过ATEX和IECEx认证,可用于易爆危险区域

  • 符合IEC 61643-21标准,覆盖C1/C2/C3/D1多级保护类别,适用于测量与控制技术的全场景防护


三、应用领域与优势分析

1. 典型应用场景

  • 工业自动化:保护PLC、传感器、变送器等设备免受电涌冲击,适用于汽车制造、石化、电力等行业

  • 过程控制:在HART通信系统中保障信号完整性,防止因电涌导致的通信中断或数据误差

2. 核心优势

  • 空间优化:超薄设计节省控制柜空间,适合高密度安装环境

  • 灵活维护:插拔式模块化设计支持热插拔更换,可选遥信模块实现远程状态监控(如过载报警)

  • 多级保护:结合I类至III类保护概念,覆盖从电源到终端设备的全链路防护需求


四、市场定位与用户价值

TTC-3-1X2-24DC-PT的参考价格约1000~1999元(视采购渠道与合同协议浮动),凭借高性价比与可靠性,成为替代传统笨重保护方案的首选。其设计兼顾性能与成本,尤其适合对空间敏感且需长期稳定运行的工业场景。


五、总结

菲尼克斯TTC-3-1X2-24DC-PT信号防雷器以创新的超薄结构、快速响应能力和广泛的兼容性,为工业信号回路提供了高效防护。无论是应对雷击风险还是复杂电磁环境,该产品均能显著提升系统稳定性,降低维护成本,是现代工业自动化系统中不可或缺的关键组件。

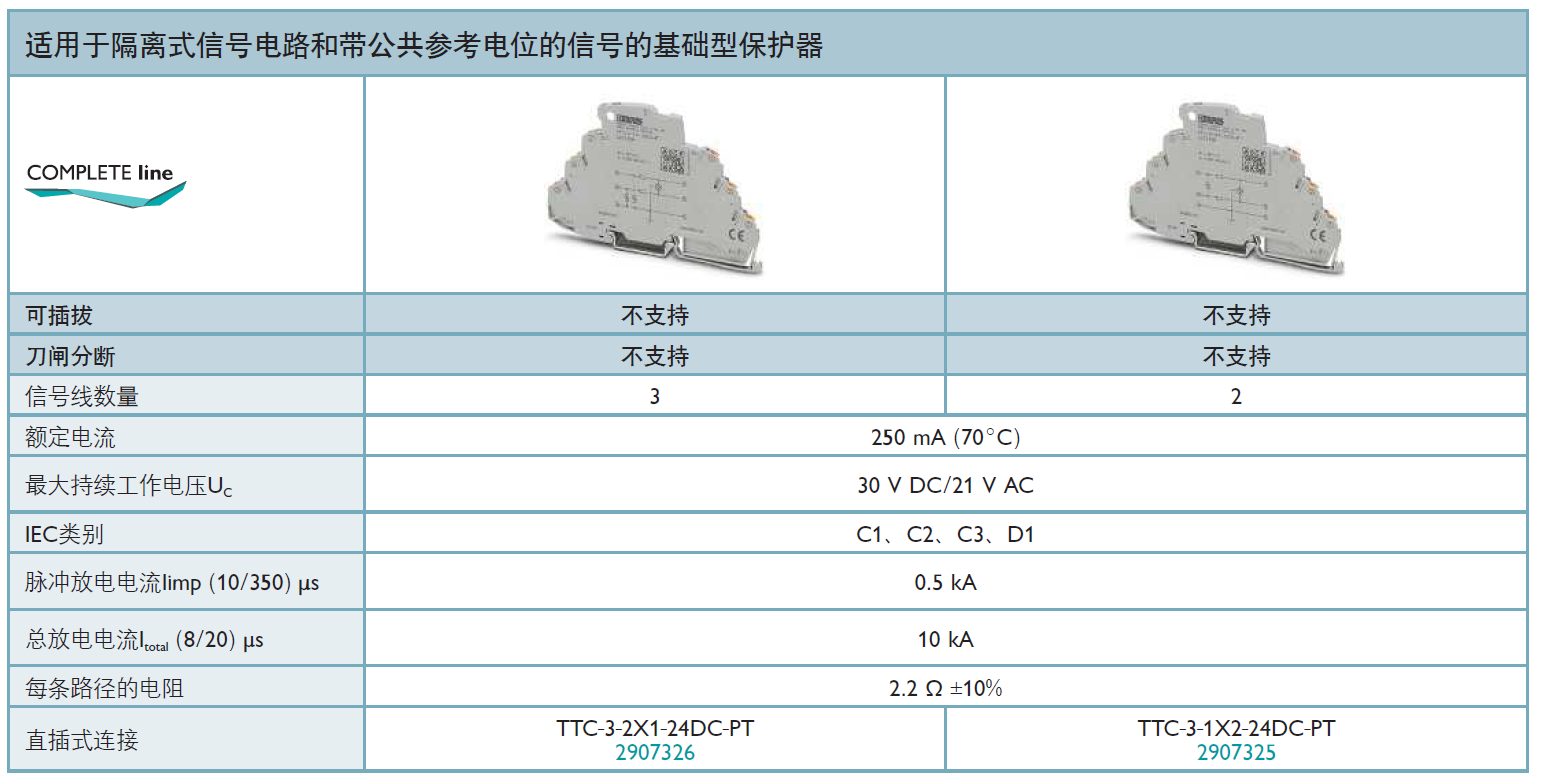

TTC-3-2X1-24DC-PT(2907326),TTC-3-1X2-24DC-PT(2907325)


产品型号(货号):TTC-3-2X1-24DC-PT(2907326),TTC-3-1X2-24DC-PT(2907325)
