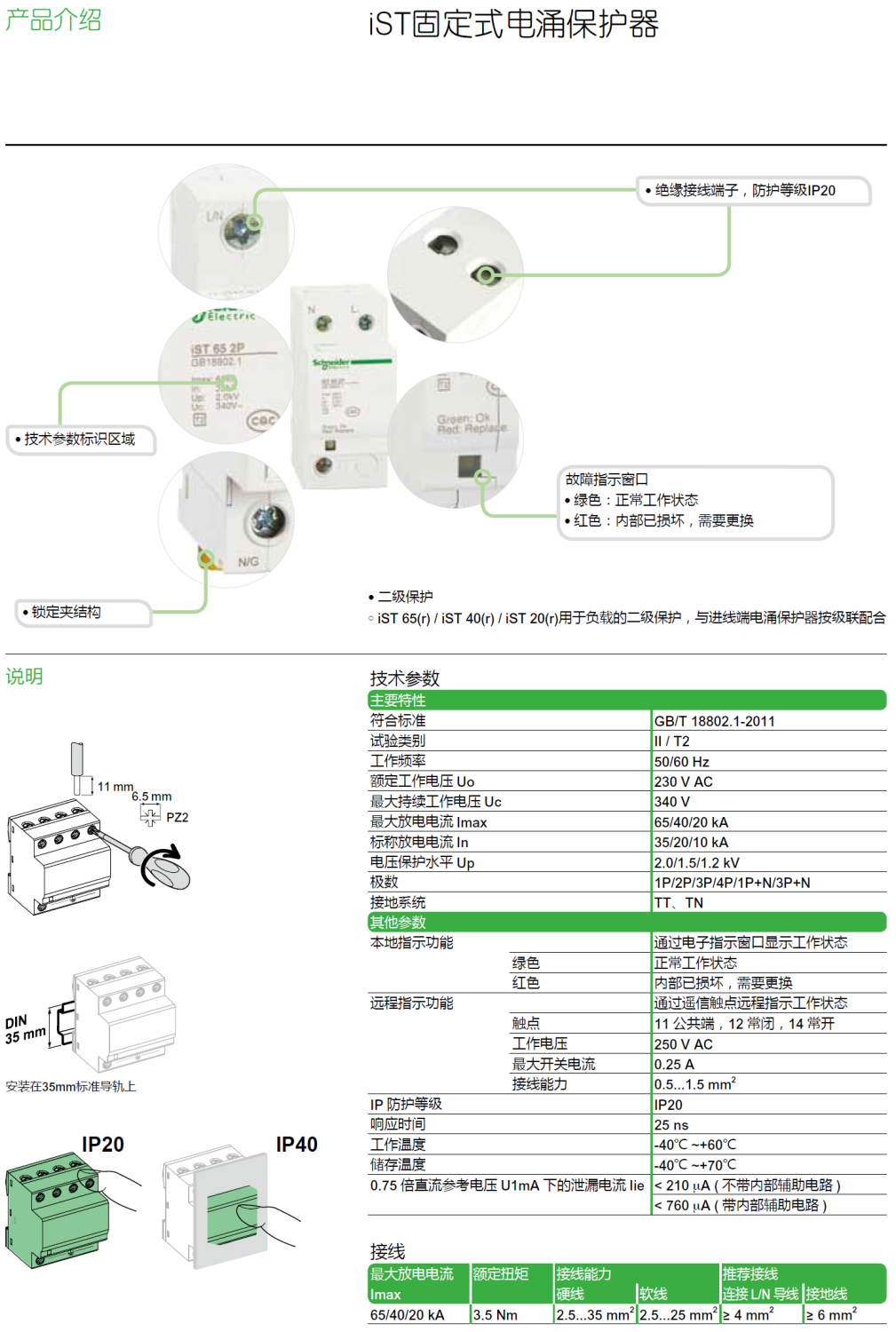

一、产品概述

iST 20R 3P+N是施耐德电气针对三相四线系统设计的固定式电涌保护器，适用于建筑、工业、能源等领域，为电机、配电柜、楼宇自动化系统等设备提供全面的过电压防护。其采用模块化结构，支持快速安装与维护，并通过多项国际及国家标准认证，确保长期稳定运行。

---

二、技术特点与优势

1. 多重保护机制

   • 专用后备保护器（SCB）：iST 20R采用气体放电管（GDT）作为核心元件，可在电涌电流（如10/350μs波形下30kA）冲击时瞬间导通分流，同时阻断工频电流。这种设计解决了传统熔断器或断路器在电涌耐受能力与工频分断能力间的矛盾，避免SPD因过流或电涌失效引发火灾。
   • 高放电能力：标称放电电流（In）达10kA（8/20μs），冲击放电电流（Iimp）满足T1/T2级系统需求，有效应对雷电和电网瞬态过电压。

2. 灵活适配系统

   • 支持TN-S、TT等系统，推荐采用“3+1”接线方式（三相加中性线保护），确保共模与差模全模保护，降低N线电位抬升对系统的影响。
   • 低残压设计：在保护设备的同时，最大限度减少电压降，保障设备安全运行。

3. 可靠性与兼容性

   • 符合GB/T 18802.11、GB/T 18802.21等国家标准，通过200ms耐压1200V等严苛测试，适用于高要求场景。
   • 模块化设计兼容多种安装方式，支持导轨或端子固定，便于维护与扩容。

---

三、应用场景与安装建议

• 典型应用：
  • 建筑领域：保护楼宇自动化系统、消防设备、安防系统等。
  • 工业领域：为电机、变压器、开关柜等提供防雷保护。
  • 能源系统：适用于光伏逆变器、风力发电设备等新能源场景。
• 安装注意事项：
  • 遵循SPD级间配合原则，确保与上游保护装置的分断能力匹配。
  • 接地线（PE）应优先连接至设备最近的接地点，缩短故障响应时间。
  • 定期检查SPD状态，更换失效部件以维持保护效能。

---

四、总结

施耐德iST 20R 3P+N固定式电涌保护器凭借其创新的后备保护技术、高耐受能力和灵活适配性，为三相系统提供了全面的防雷解决方案。无论是新建项目还是现有系统升级，该产品均可显著降低设备损坏风险，提升电力系统的安全性和稳定性。

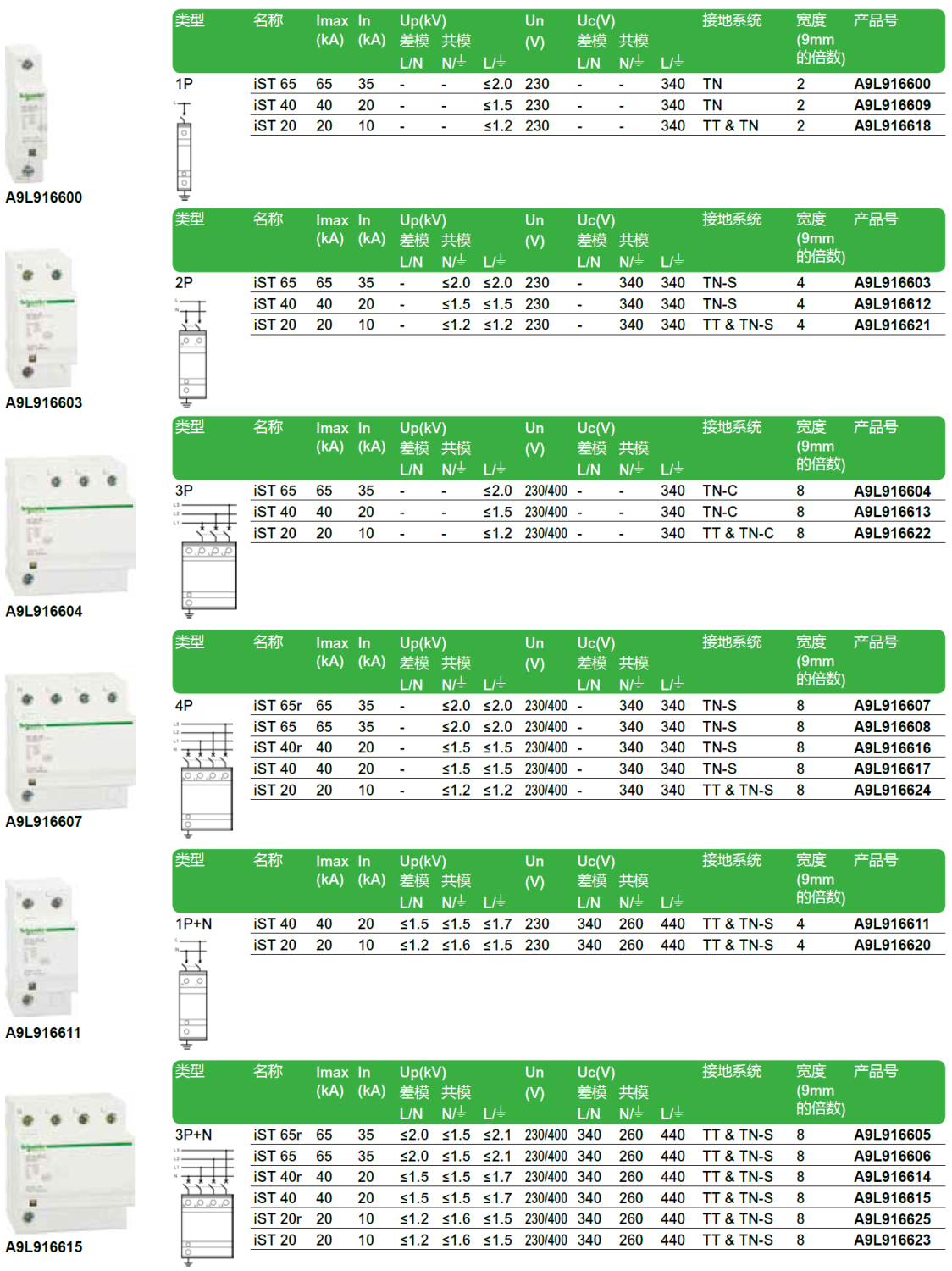

产品型号/产品号： iST 20 1P（A9L916618），iST 20 2P（A9L916621），iST 20 3P（A9L916622），iST 20 4P（A9L916624），iST 20 1P+N（A9L916620），iST 20R 3P+N（A9L916625），iST 20 3P+N（A9L916623）
