一、产品概述

iPRU 120R 3P+N属于IPRU系列，采用3极+N线（3P+N）配置，符合Type II类电涌保护器标准，主要用于限制电源线路中的瞬态过电压，保护后端敏感设备免受雷击、电网波动等干扰。其模块化设计支持快速插拔更换，便于维护和扩容。

二、核心参数与性能

1. 电气特性

   • 最大持续工作电压（Uc）：260V，确保在正常电网波动下稳定运行。
   • 保护水平（Up）：<1.5kV（共模/N-PE），有效吸收电涌能量并限制电压峰值。
   • 响应时间：≤25ns，快速响应瞬态过电压事件。

2. 物理特性

   • 尺寸：85mm（高）×18mm（宽）×64mm（深），适配标准配电柜空间。
   • 安装方式：锁定夹锁紧结构，支持9mm宽度倍数扩展，兼容多种配电系统。
   • 环境适应性：运行温度范围-25℃~60℃，存储温度-40℃~70℃，适应严苛环境。

3. 安全与维护

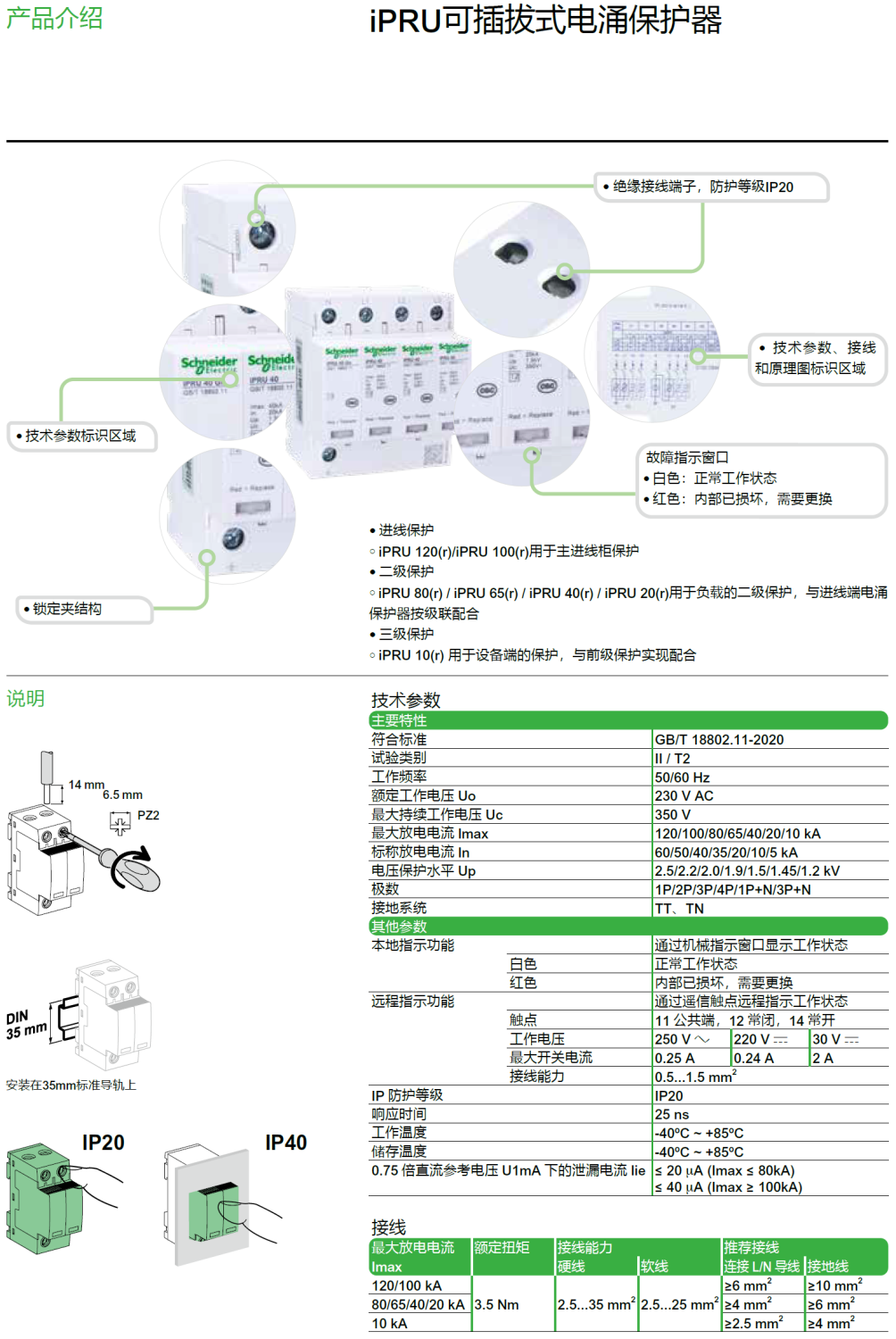

   • 机械指示窗口：通过白色/红色标识直观显示保护器状态（正常/触发）。
   • IP防护等级：整体IP40，接线端子IP20，兼顾防尘与操作安全。

三、应用场景

该产品广泛应用于以下领域：

• 工业自动化：保护PLC、变频器等关键设备免受电网干扰。
• 数据中心：确保服务器、网络设备在雷电或电力波动中稳定运行。
• 商业建筑：为电梯、安防系统等提供末端电涌防护。

四、注意事项

施耐德iPRU 120R 3P+N凭借其高可靠性、易维护性和环境适应性，成为电源系统浪涌防护的优选方案。

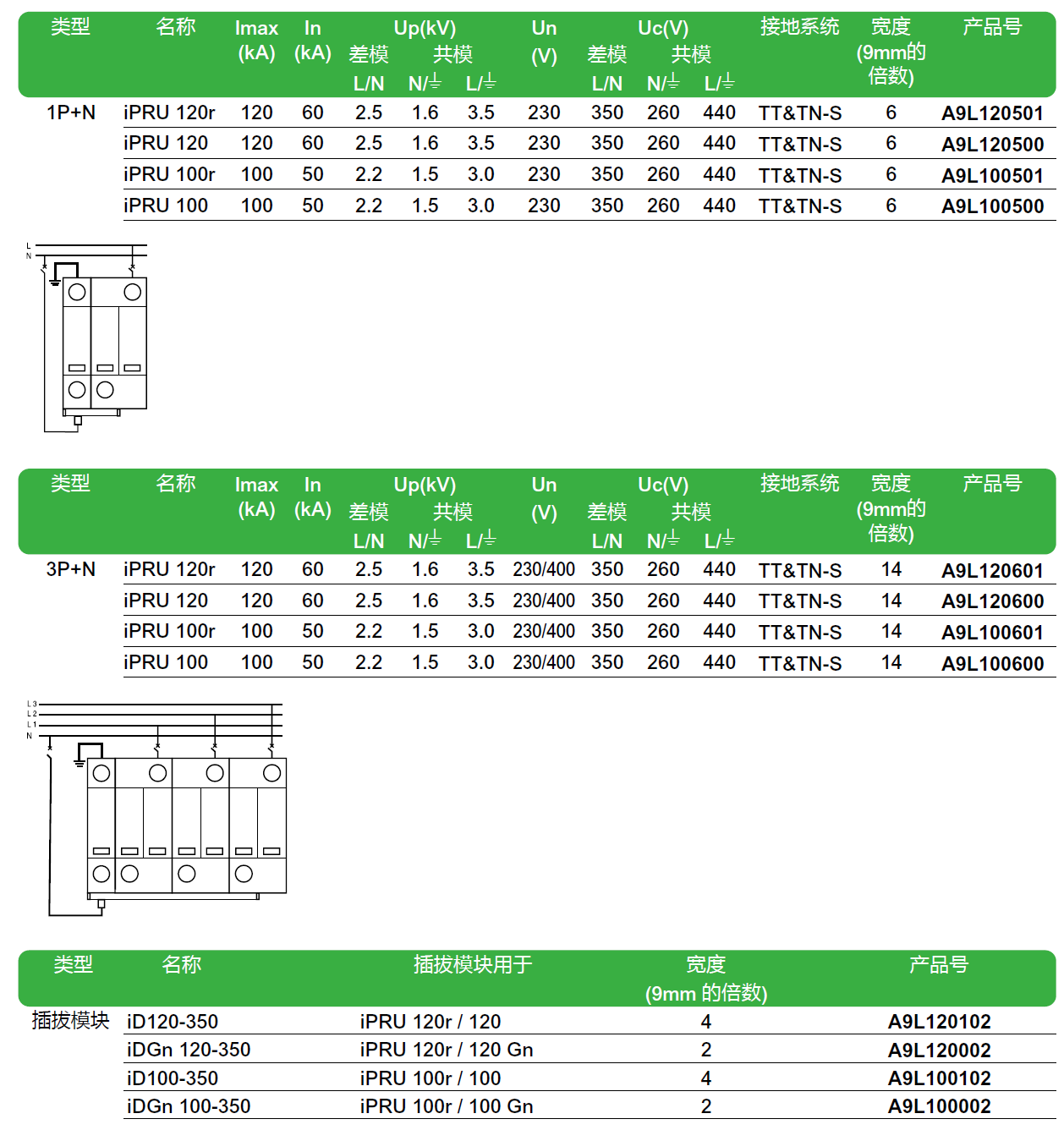

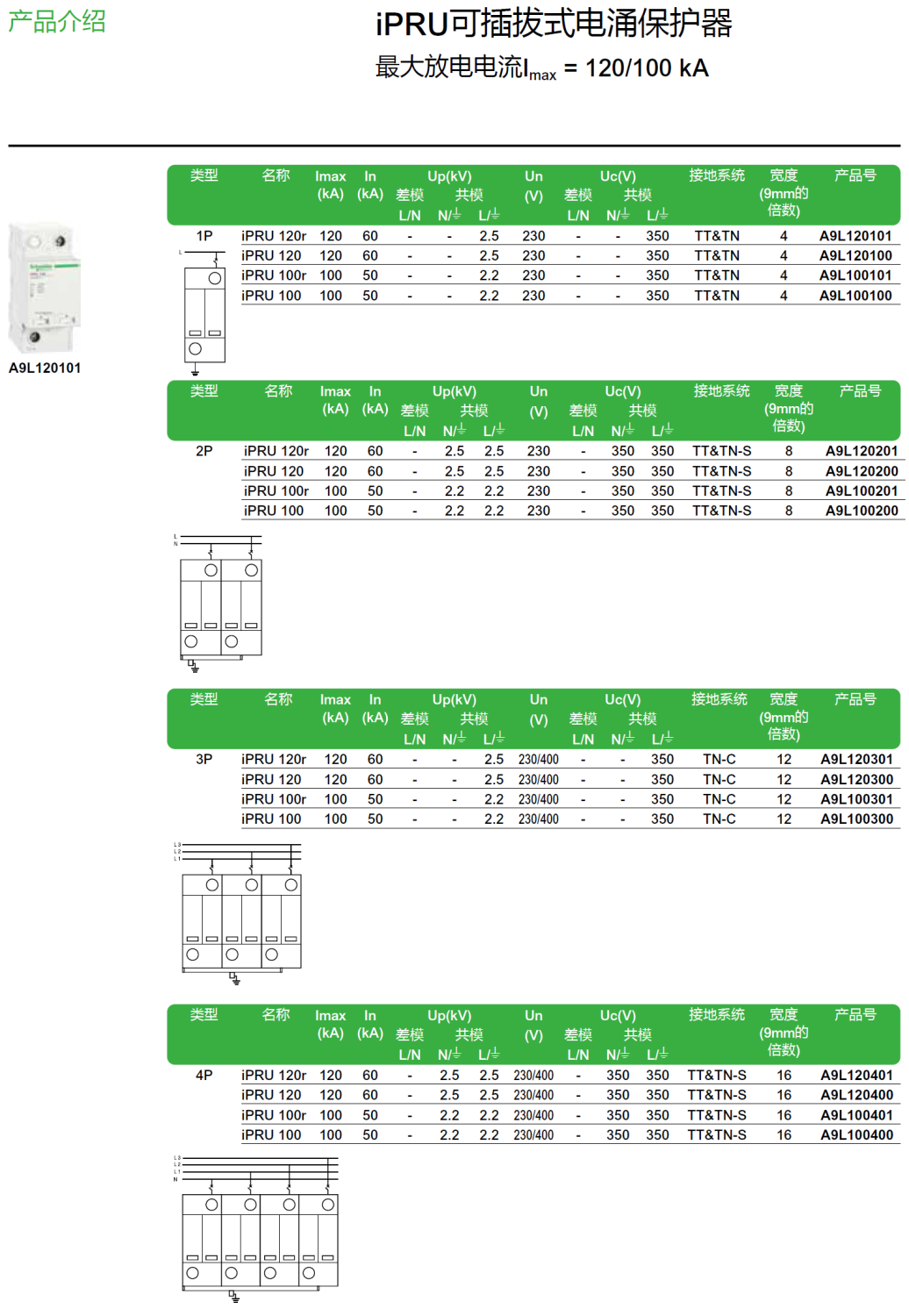

产品型号/产品号：iPRU 120r 1P（A9L120101），iPRU 120 1P（A9L120100），iPRU 120r 2P（A9L120201），iPRU 120 2P（A9L120200），iPRU 120r 3P（A9L120301），iPRU 120 3P（A9L120300），iPRU 120r 4P（A9L120401），iPRU 120 4P（A9L120400），iPRU 120r 1P+N（A9L120501），iPRU 120 1P+N（A9L120500），iPRU 120r 3P+N（A9L120601），iPRU 120 3P+N（A9L120600）
