一、产品概述

施耐德EA9L 65R 3P+N电涌保护器是施耐德电气针对三相电源系统设计的浪涌保护器（SPD），采用3P+N接线模式，适用于TN-S、TT等接地系统，为电气设备提供全面的过电压防护。该产品凭借其高性能、高可靠性和模块化设计，广泛应用于建筑、工业、能源等领域，有效保障电力系统的安全稳定运行。

二、技术参数与核心优势

1. 3P+N保护模式

   • 差模保护：通过三个相线（L1/L2/L3）对中性线（N）的压敏电阻模块，抑制线路间的瞬态过电压，保护设备内部电路。
   • 共模保护：通过中性线（N）对地线（PE）的放电间隙模块，消除线路对地的共模浪涌，提升设备绝缘耐受能力。
   • 全模防护：结合差模与共模保护，覆盖所有可能的浪涌路径，降低设备损坏风险。

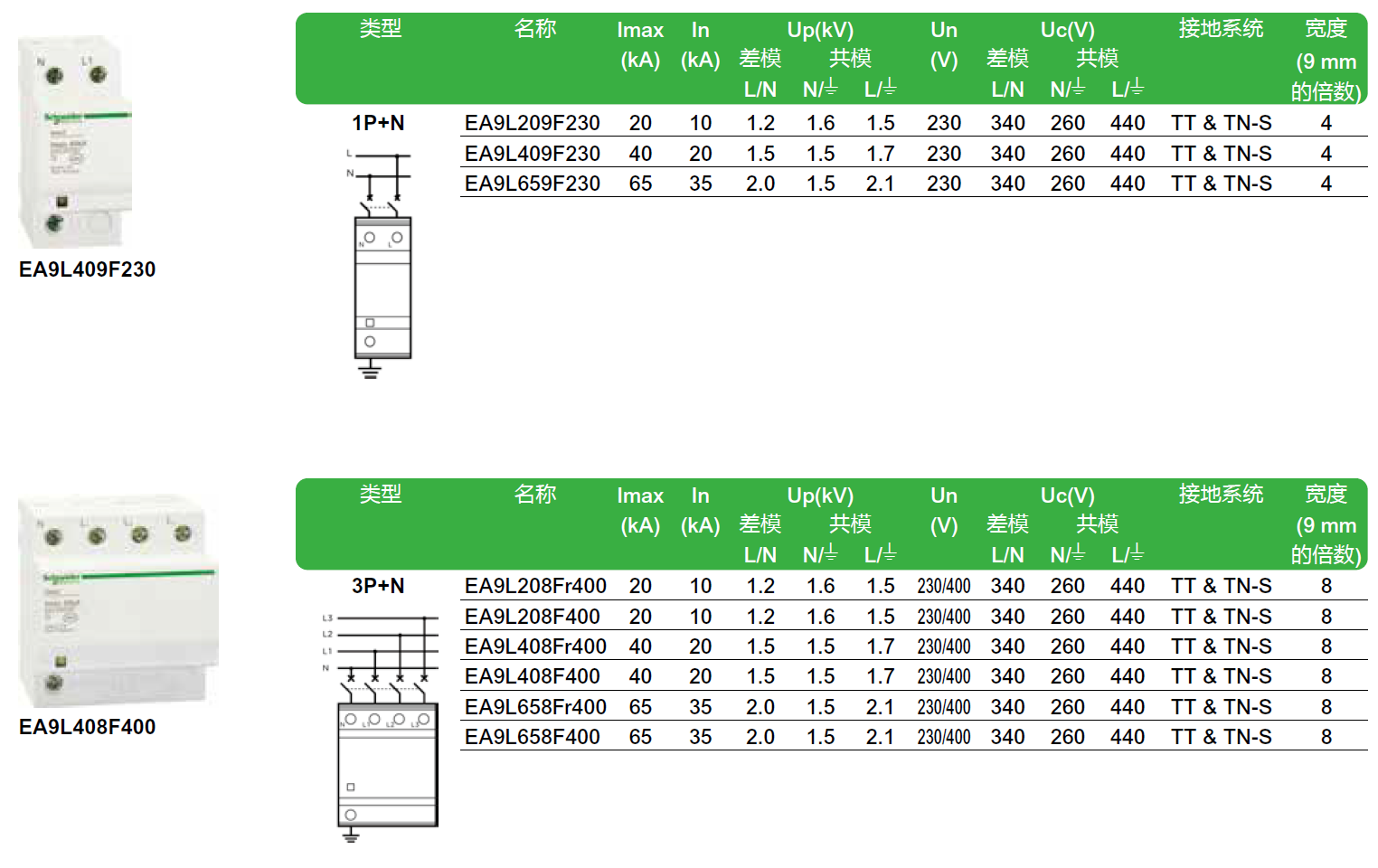

2. 关键参数

   • 最大持续工作电压（Uc）：根据系统电压（如380/220V）及电压偏差（通常取15%）设计，确保长期稳定运行。
   • 冲击电流（Iimp）与最大放电电流（Imax）：满足II类试验标准，可承受雷电或操作过电压产生的大电流冲击。
   • 电压保护水平（Up）：低于被保护设备的绝缘耐受电压（Uw）的80%，确保设备安全。

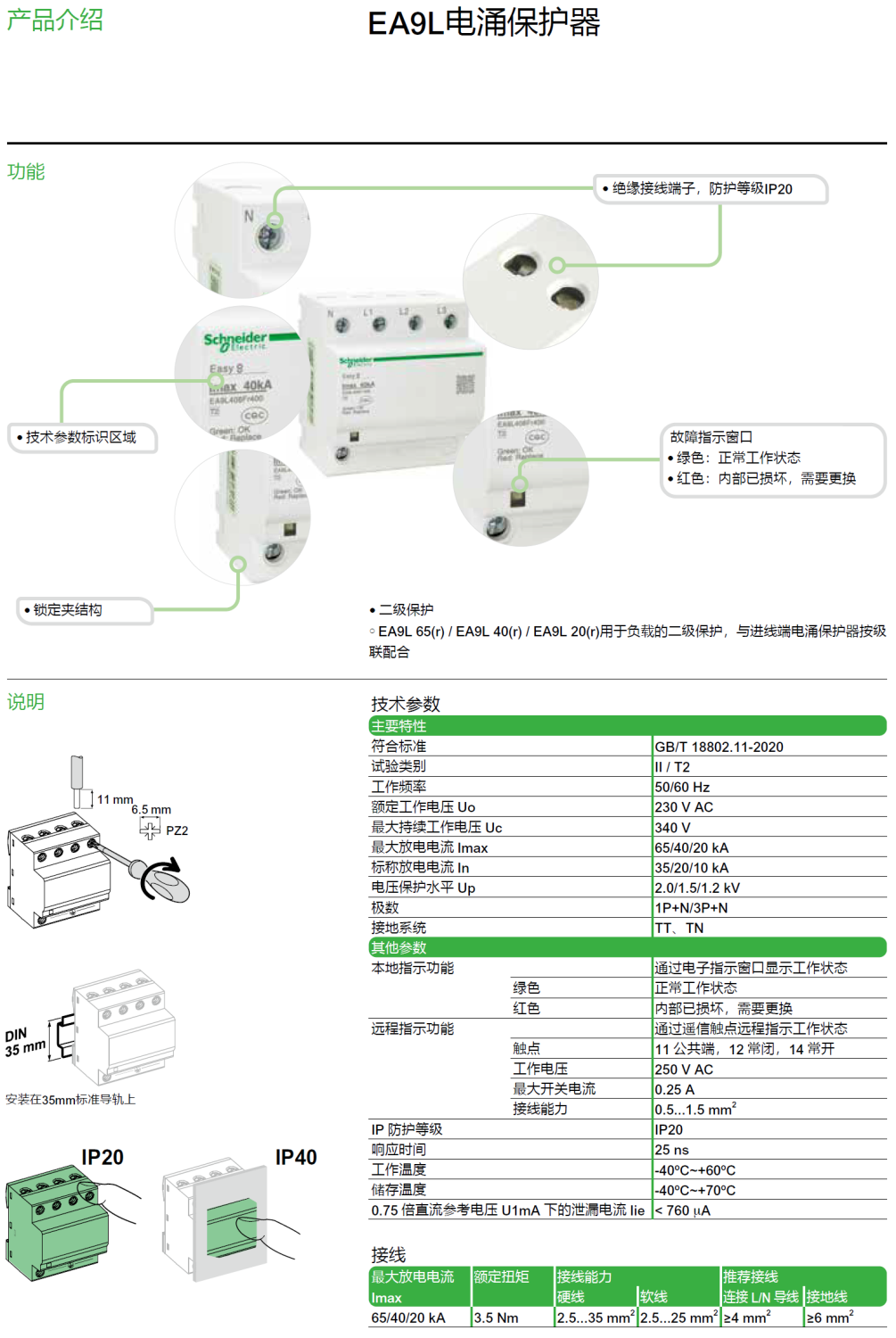

3. 高性能材料与工艺

   • 采用压敏电阻与放电间隙组合技术，响应速度快、通流容量大，可快速泄放浪涌能量。
   • 模块化设计便于安装维护，支持远程监控与故障报警功能。

三、应用场景与安装建议

1. 典型应用场景

   • 建筑领域：保护楼宇自动化系统、消防设备、安防系统等关键负载。
   • 工业领域：适用于电机、变压器、开关柜等设备的电源防护。
   • 能源系统：适配光伏发电、风力发电等新能源场景的过电压防护需求。

2. 安装规范

   • 位置选择：建议安装在总配电柜的LPZ0B-LPZ1区交界处，作为第一级保护。
   • 接地要求：需确保PE线与地网可靠连接，避免保护失效。

四、总结

施耐德EA9L 65R 3P+N电涌保护器凭借其全模防护设计、高性能参数及施耐德品牌的技术积淀，成为三相电源系统防雷保护的优选方案。合理选择参数并规范安装，可有效降低雷击与操作过电压对电气设备的损害，提升系统整体可靠性。

产品型号/产品号： EA9L 65 1P+N，EA9L 65 3P+N，EA9L 65r 3P+N，EA9L659F230 1P+N，EA9L658FR400 3P+N，EA9L658F400 3P+N
