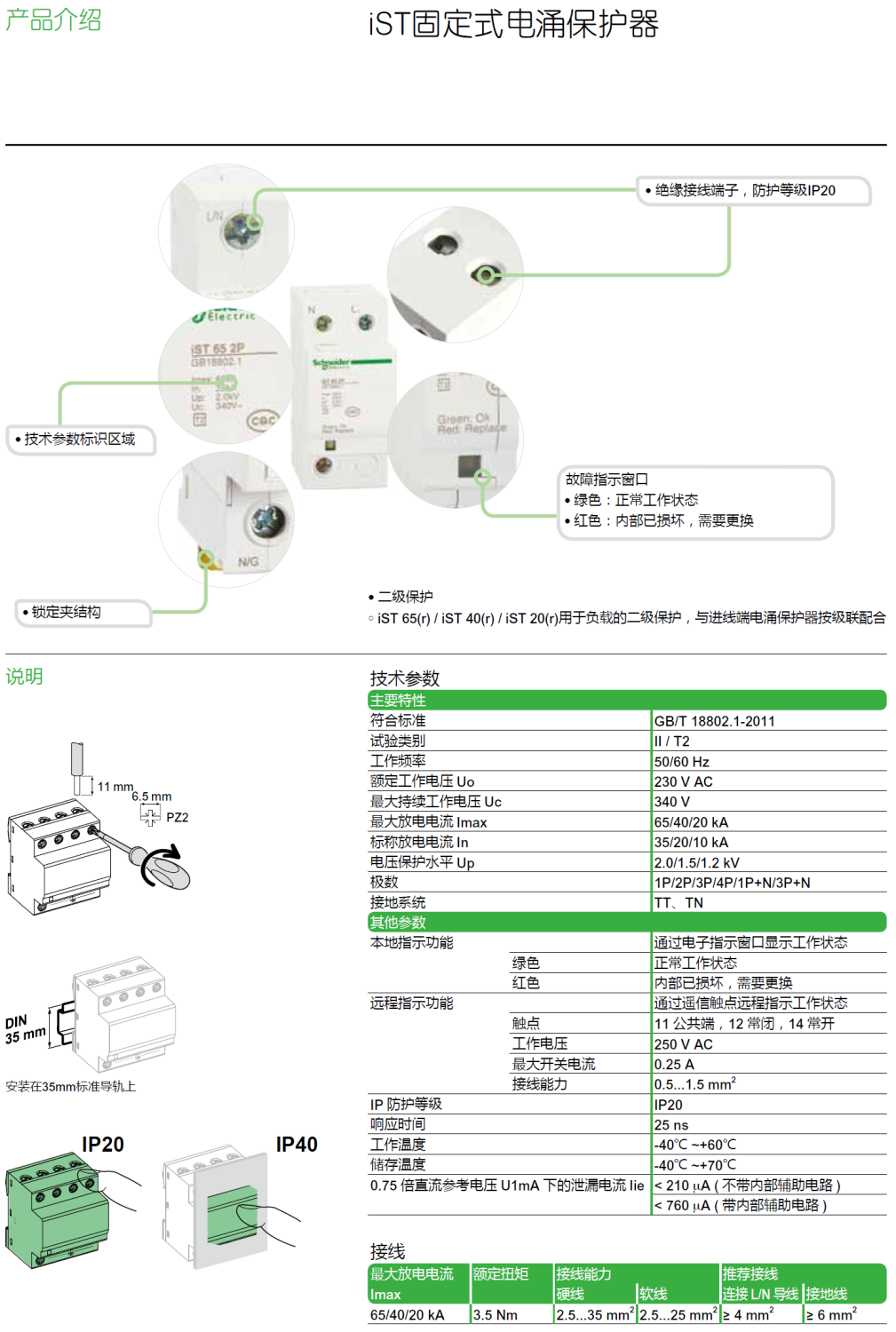

一、核心技术与参数

iST 40R 3P+N采用3P+N结构设计，由三个压敏电阻模块和一个放电间隙组成，实现差模（L-N）与共模（N-PE）双重保护。其标称放电电流（In）达40kA（8/20μs），电压保护水平（Up）低于被保护设备的耐冲击电压额定值，响应时间≤5ns，残压低至340V/440V（AC）。此外，该产品支持并联安装于配电系统前端，需断电操作并确保接地电阻≤4Ω。

---

二、设计特点与优势

1. 双重保护模式

   • 差模保护（L-N）：通过三个压敏电阻模块抑制相线与零线间的瞬态过电压。
   • 共模保护（N-PE）：放电间隙在零线与地线间形成保护路径，防止地电位反击。
   • 无漏电流设计：对地绝缘电阻高，系统故障时仍能保持安全。

2. 兼容性与适配性

   • 适用于TT系统（需安装在剩余电流保护器前端）及TN-S系统，满足工业、光伏及第三产业场景需求。
   • 接线规范：相线/零线引线≤1m，接地线≤0.5m，导线截面需与距离匹配。

---

三、典型应用场景

• 工业配电系统：保护电机、PLC、传感器等关键设备免受雷击或电网波动影响。
• 光伏发电系统：抑制光伏逆变器与电网连接时的电涌冲击。
• 数据中心与通信设施：保障服务器、交换机等精密设备稳定运行。

---

四、安装与维护建议

1. 安装规范

   • 需并联安装于被保护设备前端，建议在SPD前端加装小型断路器或防雷熔丝。
   • 接地线应短直，接地排就近连接，避免引线过长导致感应电压升高。

2. 定期维护

   • 每年雷雨季前检查防雷模块状态，失效时及时更换。
   • 测试接地电阻，确保符合≤4Ω的标准。

---

五、总结

iST 40R 3P+N凭借其双重保护机制、高标称放电电流及工业级防护性能，成为低压配电系统中不可或缺的电涌防护方案。合理选型与规范安装可显著降低雷电风险，延长设备寿命。施耐德凭借百年电气技术积累，持续为各行业提供安全可靠的电涌保护解决方案。

产品型号/产品号： iST 40 1P（A9L916609），iST 40 2P（A9L916612），iST 40 3P（A9L916613），iST 40R 4P（A9L916616），iST 40 4P（A9L916617），iST 40 1P+N（A9L916611），iST 40R 3P+N（A9L916614），iST 40 3P+N（A9L916615）
