一、产品概述

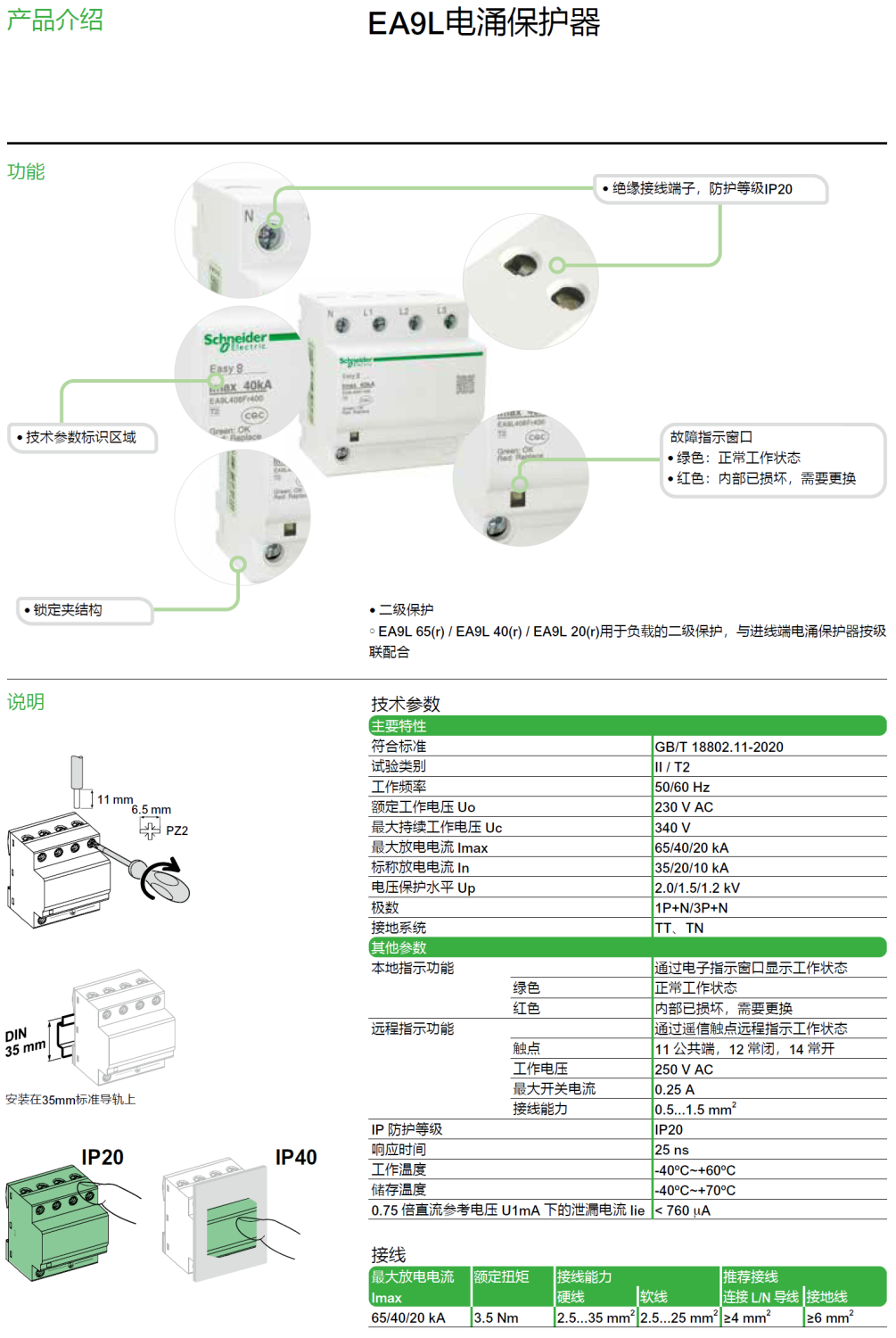

EA9L 20R 3P+N是施耐德电气推出的固定式电涌保护器，采用3P+N结构设计，专为交流50/60Hz、额定电压380V的供电系统或光伏系统设计。其核心由三个压敏电阻模块和一个放电间隙组成，实现对火线（L）、零线（N）及地线（PE）的全面保护，适用于TT系统（安装于剩余电流保护器前端）及TN-S系统。

二、技术特性与优势

1. 双重保护机制

   • 差模保护：通过三个压敏电阻模块并联于火线与零线之间，抑制线路间的瞬态过电压。
   • 共模保护：放电间隙连接零线与地线，防止地电位反击及线路对地过电压。
   • 无漏电流设计：对地绝缘电阻高，供电系统故障时仍能保持安全。

2. 灵活适配场景

   • TT系统：需在剩余电流保护器（RCD）前端安装，确保人身与设备双重防护。
   • TN-S系统：可直接安装于配电柜中，简化系统架构。
   • 工业与商业环境：适用于电力设备、通信线路及精密仪器的电涌防护，符合IEC 61643-11标准。

3. 关键参数

   • 持续运行电压（Uc）：AC 350V（典型值），适应电网电压波动。
   • 放电电流能力：支持10kA至120kA（根据型号配置），满足不同暴露等级需求。
   • 响应时间：毫秒级快速响应，残压低至设备耐压值的80%以下。

三、安装与维护规范

1. 安装要求

   • 引线长度：相线/零线≤1m，接地线≤0.5m，超长时需增大导线截面。
   • 接地电阻：需≤4Ω，确保雷电流有效泄放。
   • 位置选择：优先安装在配电柜下部，PE端就近连接接地排，缩短引线路径。

2. 维护建议

   • 定期检查：每年雷雨季前通过故障指示窗口（白色为正常，红色需更换）确认模块状态。
   • 级联配合：与前端SPD按1:3比例配置放电电流，形成多级防护网络。

四、总结

施耐德EA9L 20R 3P+N电涌保护器凭借其结构紧凑、防护全面及高可靠性，成为复杂电气环境下的理想选择。合理选型与规范安装可显著降低雷电灾害风险，保障系统长期稳定运行。

产品型号/产品号： EA9L 20 1P+N，EA9L 20 3P+N，EA9L 20r 3P+N，EA9L209F230 1P+N，EA9L208FR400 3P+N，EA9L208F400 3P+N
