一、产品概述

VSPC（VARITECTOR Signal Protection Circuit）系列是魏德米勒专为测量与控制系统设计的插拔式电涌保护器，其中3/4WIRE 24DC型号专为24V直流信号线路（如数字输入/输出、模拟信号、热电阻/热电偶等）提供三级防护（D1/C2/C1等级），符合IEC 61643-21标准。其核心功能包括：

• 多线制兼容：支持3线或4线制信号线路，适配RS-485、Profibus、Modbus等工业通信协议。
• 智能监控：集成LED状态指示灯（绿色正常/红色故障）及遥信输出功能，实时反馈模块工作状态，减少人工巡检成本。
• 高防护性能：最大放电电流10kA（8/20μs波形），残压低至600V，有效抑制瞬态过电压对设备的冲击。

二、技术特点与创新设计

1. 模块化可插拔结构
   VSPC采用标准化TS 35mm导轨安装，模块支持热插拔，损坏时可快速更换，无需断电或重新接线，显著降低停机时间。导轨本身直接接地，省去额外接地线布置，优化空间利用率。

2. 颜色标签分类管理
   针对不同电压等级信号（如24V数字信号、模拟信号、48V电源等），模块采用颜色标签区分（如蓝色代表24V数字信号，黄色代表24V模拟信号），避免误接，提升维护效率。

3. 抗振动与宽温设计
   模块内置抗震卡扣（如VSPC LOCKING CLIP），适用于风电等强振动环境；工作温度范围覆盖-40°C至+85°C，满足严苛工业场景需求。

4. 认证与兼容性
   通过UL、CE、ATEX、CCC等全球认证，支持SIL 2/3安全等级，适用于核电、石化等高风险行业。

三、典型应用场景

1. 工业自动化控制
   在PLC、DCS系统中，保护数字量输入/输出（DI/DO）信号及模拟量信号（如温度、压力传感器），防止电磁干扰导致的数据错误或设备故障。

2. 通信网络防护
   适用于RS-485、Profibus等总线系统，避免雷电感应或地电位差引起的信号畸变，保障工业物联网（IIoT）设备稳定运行。

3. 能源与基础设施
   在风电变流器、光伏逆变器等场景中，保护通信控制线路免受浪涌冲击；同时适用于水处理厂、智能楼宇的远程监控系统。

4. 防爆环境
   EX版本（蓝色标识）符合ATEX标准，可在易燃易爆场所（如石油化工）安全使用。

四、安装与维护便捷性

• 快速部署：模块化设计支持即插即用，配合横联件（如QB 17,8/2）可简化多组遥信端子的接线。
• 智能检测：使用V-TSET手持测试仪可现场检测模块状态，确保符合IEC 62305维护标准。
• 寿命管理：当模块因过载损坏时，红色LED亮起并触发遥信报警，提示及时更换，避免隐性故障。

五、总结

魏德米勒VSPC 3/4WIRE 24DC电涌保护器模块通过模块化、智能化及高可靠性设计，为工业信号线路提供了全方位的过压防护解决方案。其紧凑结构、多场景兼容性及便捷维护特性，使其在提升系统安全性的同时，显著降低运维成本。

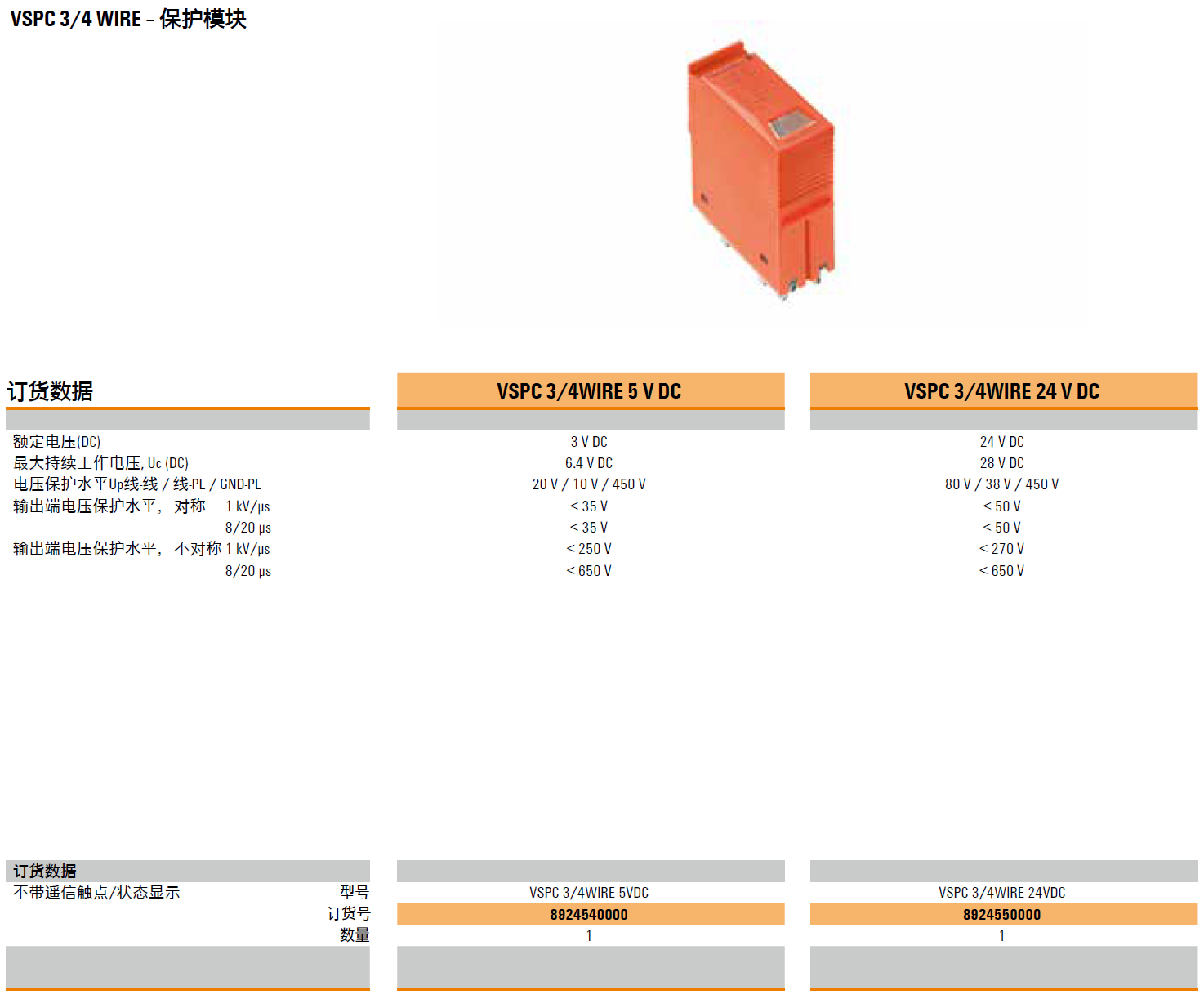

产品型号(货号)：VSPC 3/4WIRE 5VDC(8924540000)，VSPC 3/4WIRE 24VDC(8924550000)
