一、产品概述

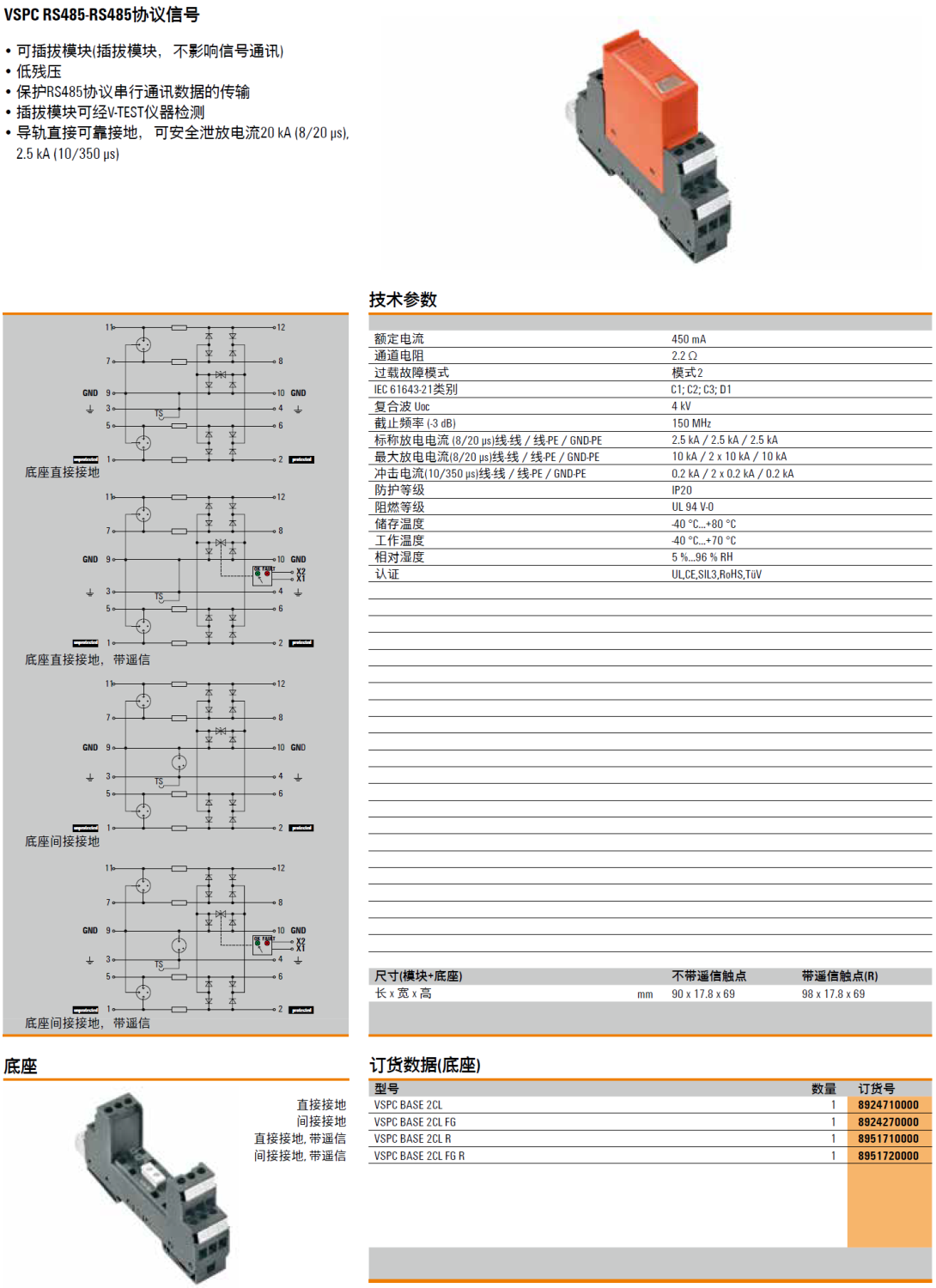

魏德米勒VSPC BASE 2CL是一款专为RS485协议信号设计的电涌保护器底座，隶属于VARITECTOR SPC系列（简称VSPC）。该底座采用模块化设计，支持快速插拔与在线维护，适用于工业自动化、光伏发电、智能楼宇等场景中对通信信号的高可靠性防护需求。其核心功能是通过两级防护机制（气体放电管与瞬态抑制二极管协同）抑制雷电、浪涌等过电压干扰，保障RS485通信的稳定性和设备安全。

二、核心功能与技术优势

1. 智能状态监测与遥信功能
   VSPC BASE 2CL底座搭载工作状态指示灯（绿色正常/红色故障），并支持遥信触点输出。当模块损坏时，系统可实时反馈状态变化，便于运维人员快速定位问题，减少停机时间。这一功能在光伏电站监控、工业控制系统等需要远程管理的场景中尤为重要。

2. 便捷的导轨安装与接地设计
   底座采用TS 35mm标准导轨安装，且内置直接接地功能。在导轨已接地的系统中，无需额外接地线即可实现安全泄放，显著节省接线时间与机柜空间。同时，其180°旋转式卡扣设计支持灵活布线，符合IEC 62305标准中50cm接线法则，优化了电气柜内的布局美观性。

3. 高兼容性与抗干扰能力
   该底座兼容魏德米勒VSPC系列中针对RS485/RS422等协议的防护模块，支持高达20kA（8/20μs）和2.5kA（10/350μs）的雷电流泄放能力。通过半导体放电管与TVS二极管的多级协同，残压可降至10V以下，有效保护后端RS485芯片免受瞬态过压损坏。

三、典型应用场景

• 工业自动化：在PLC、DCS系统中保护RS485总线免受车间电磁干扰与操作过电压影响。
• 新能源领域：用于光伏汇流箱与逆变器的通信线路防护，防止雷击导致的监控信号中断。
• 智能建筑：保障楼宇自控系统（如安防、空调控制）中长距离RS485通信的稳定性。

四、安装与维护要点

• 热插拔支持：模块更换时无需断电，确保系统通信不中断，适用于高可用性要求的场景。
• 防误设计：模块采用颜色标签区分信号类型（如蓝色标签对应RS485），降低维护错误风险。
• 抗振动优化：可选配LOCKING CLIP配件，增强模块与底座的机械锁紧能力，适用于风力发电等强振动环境。

五、总结

魏德米勒VSPC BASE 2CL底座凭借其模块化设计、智能监测与高防护等级，成为RS485通信网络防雷保护的核心组件。其技术特性不仅满足IEC 61643、EN 50539等国际标准，更通过降低运维成本与提升系统可靠性。

产品型号(货号)：VSPC BASE 2CL(8924710000)，VSPC BASE 2CL FG(8924270000)，VSPC BASE 2CL R(8951710000)，VSPC BASE 2CL FG R(8951720000)
