产品概述

VSPC BASE 2/4CH FG R是魏德米勒（WEIDMULLER）推出的交直流信号电涌保护器专用底座，专为测量控制系统设计，适用于需要高精度浪涌保护的工业场景。该底座兼容多种模块化电涌保护器（如VSPC MOV系列），支持2/4通道配置，能够有效抵御雷电、电磁干扰等瞬态过电压对敏感电子设备的损害。

技术特点与核心优势

1. 多场景兼容与灵活配置

• 交直流通用：支持交流230V和直流信号保护，覆盖多种电压等级（如12V、24V、48V等），通过颜色标签快速区分电压类型（绿色-12V，蓝色-24V数字信号，黄色-24V模拟信号等）。
• 模块化设计：可插拔保护模块（如VSPC MOV）与底座分离，便于维护和更换，且防错插设计确保安装安全。

2. 高防护性能与智能监控

• 多重防护标准：符合IEC 61643-21标准，适用于CLASS D1、C2和C1环境，最大放电电流达20kA（8/20μs）和2.5kA（10/350μs）。
• 状态监测功能：集成LED状态指示灯（绿色/红色）和遥信触点，实时显示保护器工作状态，支持远程监控系统集成。

3. 紧凑结构与工业级可靠性

• 紧凑尺寸：宽度仅17.8mm，高度98mm，深度69mm，适合空间受限的电气柜安装。
• 严苛环境适应：工作温度范围-40°C至70°C，防护等级IP20，阻燃等级UL 94 V-0，适用于高湿度、多粉尘的工业环境。

典型应用场景

1. 光伏发电系统：用于光伏汇流箱、逆变器直流侧的信号线路保护，防止雷电感应过电压损坏监控设备。
2. 电力与风电行业：保护控制柜中的PLC、传感器等设备，确保电网和风机控制系统稳定运行。
3. 轨道交通与石化：为信号传输线路（如4-20mA模拟信号、RS485通信）提供浪涌防护，保障数据传输可靠性。

安装与维护

• 便捷安装：支持TS 35和TS 35×7.5标准导轨安装，底座可180°旋转，优化电气柜内布线空间。
• 维护友好：配合V-TSET手持测试仪，可现场检测模块性能，符合IEC 62305标准的定期检查要求。

结语

VSPC BASE 2/4CH FG R凭借其模块化设计、高防护等级和智能化监控功能，成为工业电涌保护领域的标杆产品。

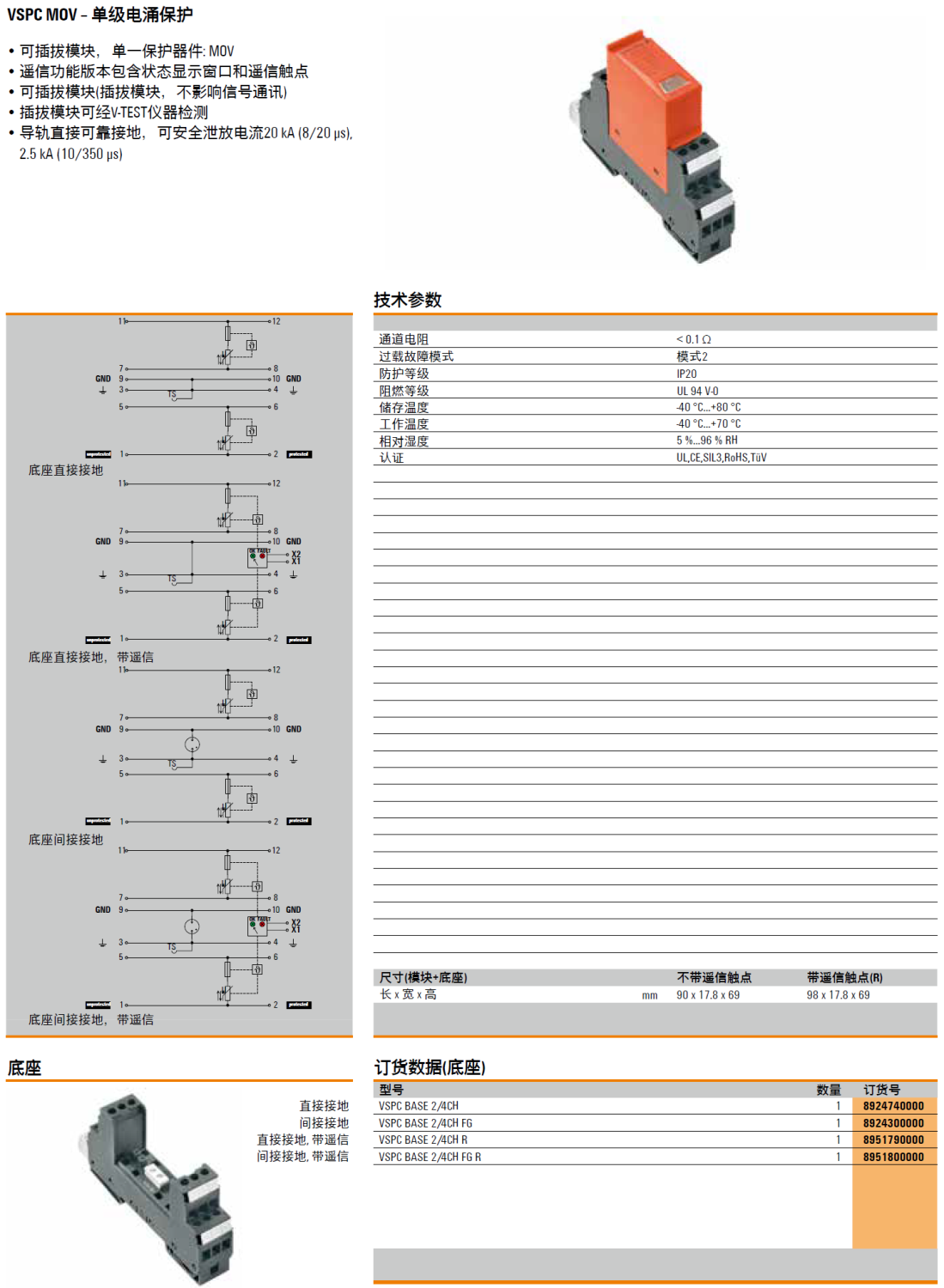

产品型号(货号)：VSPC BASE 2/4CH(8924740000)，VSPC BASE 2/4CH FG(8924300000)，VSPC BASE 2/4CH R(8951790000)，VSPC BASE 2/4CH FG R(8951800000)
