一、产品概述

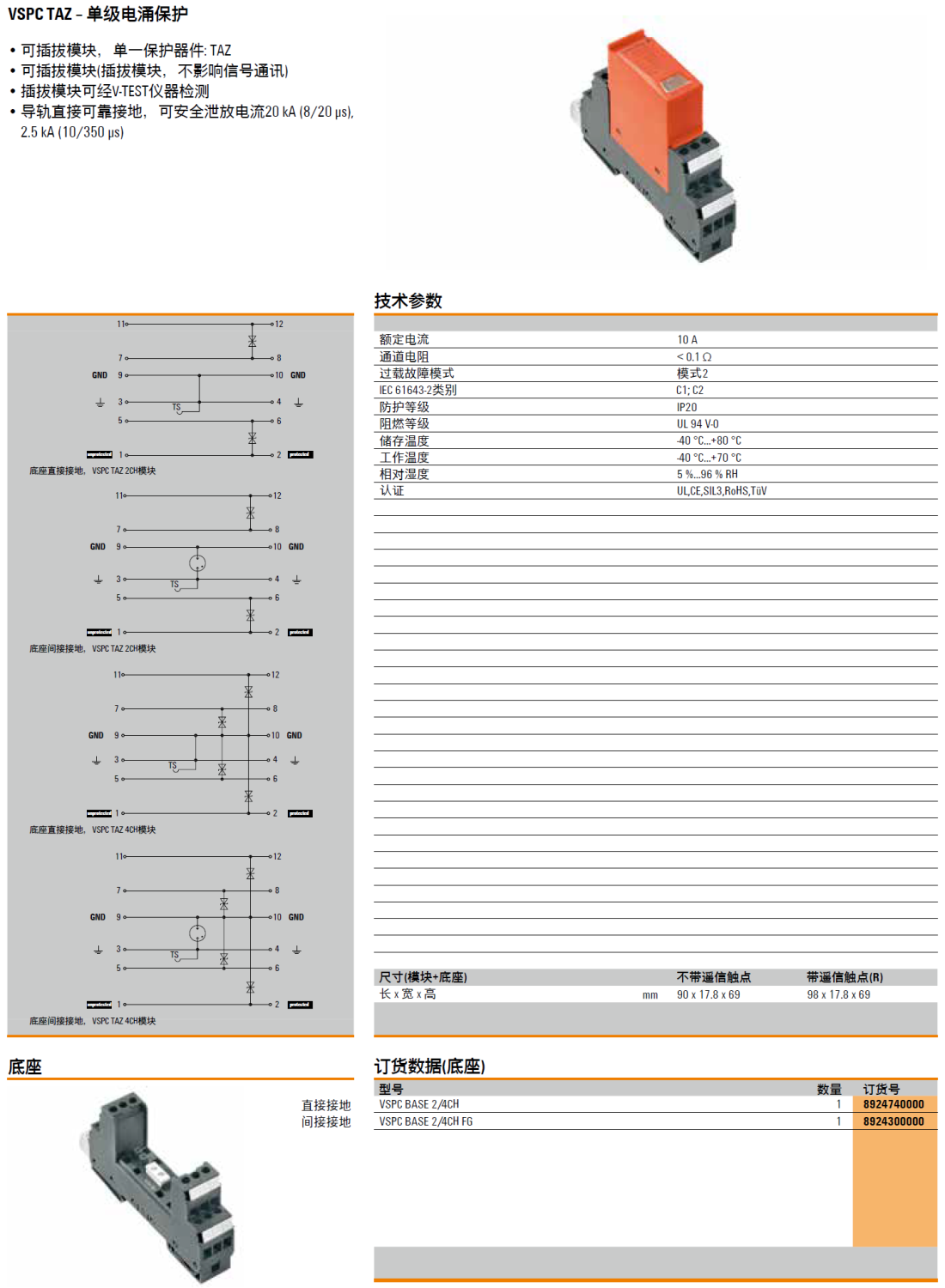

魏德米勒VSPC BASE 2/4CH FG是一款专为直流信号保护设计的模块化电涌保护器底座，属于VERITECTOR SPC系列的核心组件。该底座支持2/4通道配置，适配TAZ系列可插拔保护模块（如VSPC TAZ 2CH 24V和VSPC TAZ 4CH 24V），可广泛应用于工业控制、仪器仪表及自动化系统中的直流信号线路防护。其核心功能是抵御雷电或工业电涌对敏感设备的冲击，保障系统运行的稳定性与安全性。

二、核心功能与技术优势

1. 模块化灵活配置
   VSPC BASE 2/4CH FG采用可插拔模块设计，支持TAZ系列保护模块的快速安装与更换。用户可根据需求选择2线或4线制保护模式，适配不同电压等级的直流信号（如24V、48V等），并通过颜色标签系统（绿色、蓝色、黄色等）快速识别电压等级，减少误操作风险。

2. 高防护性能
   该底座符合IEC62305和IEC61643-21标准，接地最大放电电流达20kA（8/20μs）和2.5kA（10/350μs），能够有效应对高能电涌冲击。其设计满足CLASS D1、C2、C1环境下的使用要求，适用于复杂工业场景。

3. 安全与监控功能

   • 状态显示与遥信：内置工作状态指示灯，实时反馈保护模块的运行状态，同时支持远程信号（遥信）传输，便于集中监控。
   • 防错插设计：模块与底座采用防误插结构，确保安装的准确性和安全性。

4. 便捷维护与测试
   搭配V-TEST手持式测试仪器，可对VSPC系列模块进行现场检测，验证其性能是否符合IEC62305维护标准，显著降低运维复杂度。

三、应用场景与适配性

VSPC BASE 2/4CH FG尤其适用于以下领域：

• 工业自动化：保护PLC、传感器等设备的直流控制信号免受电涌干扰。
• 能源系统：如光伏直流侧保护（与VPU系列配合使用），确保逆变器和汇流箱的稳定运行。
• 核电与轨道交通：满足高可靠性要求的严苛环境，通过ATEX认证，适应防爆场景需求。

四、技术参数与兼容性

• 尺寸与安装：底座宽度17.8毫米，采用标准导轨安装，节省空间且易于集成。
• 接线范围：支持0.05mm2至6mm2导线，使用梅花螺丝刀可快速完成接线，最大扭矩0.8-1.0Nm。
• 兼容模块：除TAZ系列外，还支持MOV、GDT等多种保护模块，覆盖从12V至60V的直流信号防护需求。

五、总结

魏德米勒VSPC BASE 2/4CH FG凭借其模块化设计、高防护等级及智能化监控功能，成为直流信号电涌保护的理想选择。

产品型号(货号)：VSPC BASE 2/4CH FG(8924300000)，VSPC BASE 2/4CH(8924740000)
