一、产品概述

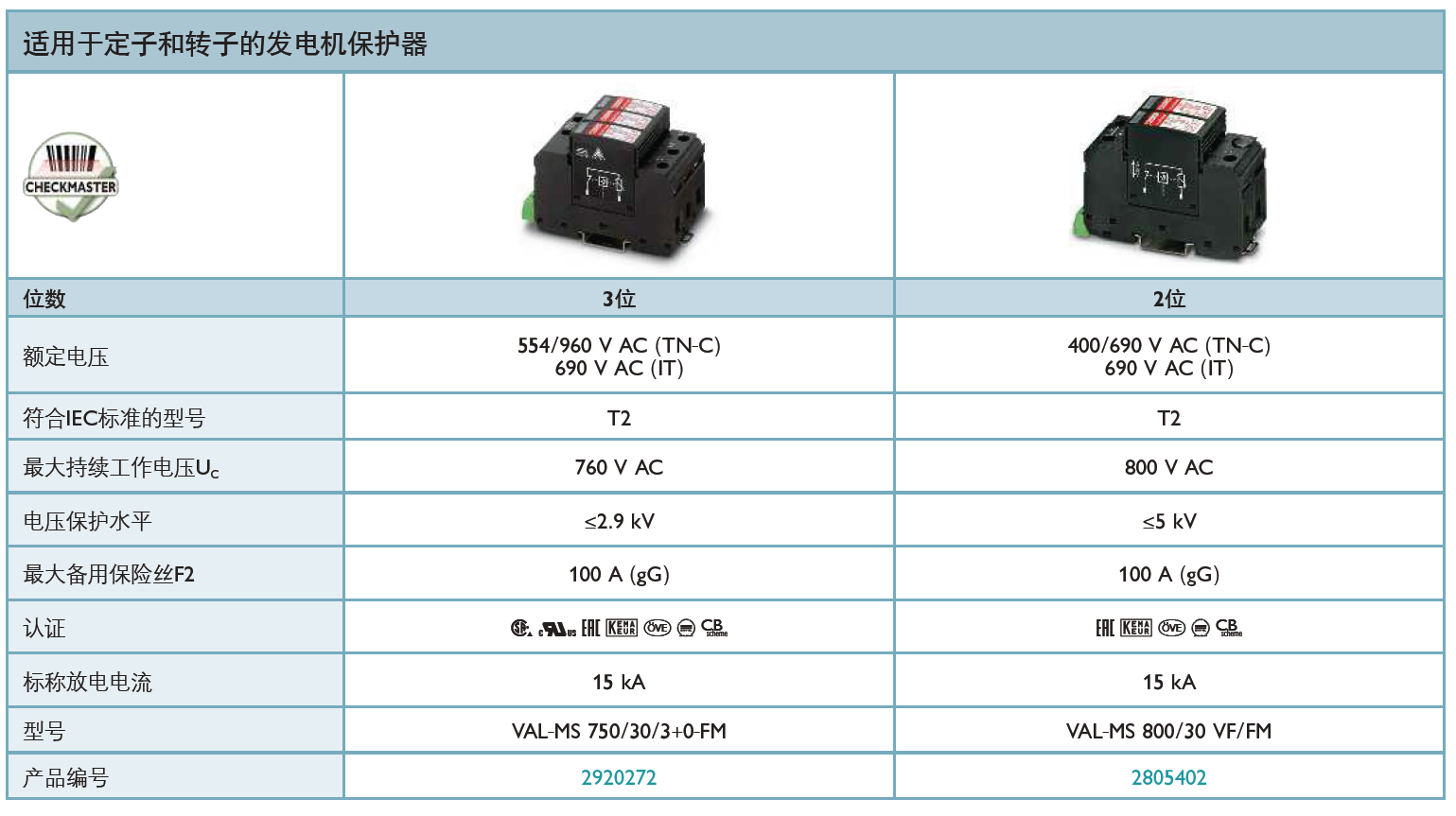

VAL-MS 750/30/3+0-FM是菲尼克斯（Phoenix Contact）推出的II类电涌保护器（SPD），专为三相四线供电系统（L1、L2、L3、PEN）设计，适用于工业、能源、风电等领域的过电压防护。该产品采用模块化设计，包含基座和保护插头，支持DIN 35导轨安装，具备远程遥信报警触点和可视状态指示功能，能够有效抵御雷击或开关操作引发的电涌冲击。

二、核心技术与参数

1. 关键性能指标

• 额定电压：554/960 V AC（TN-C系统）或690 V AC（IT系统）。

• 最大持续工作电压：760 V AC，适应高负载工业环境。

• 放电能力：标称放电电流（In）15 kA（8/20 μs），最大放电电流（Imax）30 kA，可应对高能雷电流事件。

• 电压保护水平（Up）：≤2.9 kV，残压（Ures）在5 kA时低至2.5 kV，确保敏感设备安全。

• 环境适应性：工作温度范围-40°C至80°C，防护等级IP20，适用于恶劣工业环境。

2. 创新技术

• 无续流放电间隙技术：结合压敏电阻，实现快速响应（≤25 ns）和高系统可用性，避免动态过电压对设备的二次损害。

• 模块化热插拔设计：支持“热”插拔更换，方便维护和预测试，减少停机时间。

• 紧凑结构：尺寸仅为98.7 mm（高）×53.4 mm（宽）×65.7 mm（深），占用空间小，适合密集安装场景。

三、应用场景与优势

1. 典型应用领域

• 风电与光伏系统：高额定电压设计（如750 V）适合风力发电机定子回路防护，保障清洁能源设备稳定运行。

• 工业配电系统：用于主配电柜或控制柜的第二级保护，抑制间接雷击或开关操作引起的感应过电压。

• 轨道交通与化工设施：通过UL 94 V-0阻燃认证，满足严苛安全要求。

2. 核心优势

• 多级保护协同：与I类、III类SPD配合，形成完整的电涌防护体系，覆盖从电网入口到终端设备的全链路。

• 远程监控能力：通过PDT触点实现远程故障报警，支持自动化系统集成，提升运维效率。

• 高兼容性：支持35 mm2导线连接，适配多种工业接线需求。

四、安装与维护建议

• 安装规范：需在DIN 35导轨上固定，确保L-PEN或L-PE连接符合IEC 60364-4-442标准，避免接地系统冲突。

• 维护要点：定期检查状态指示窗口，发现红色故障标记需及时更换保护模块；建议搭配80 A（gG）备用保险丝以增强系统可靠性。

五、市场供应与选购

目前，VAL-MS 750/30/3+0-FM（型号2920272）由长沙华保防雷公司授权代理商供应，价格通常需面议，具体成交价受采购量和库存影响。建议用户通过官方渠道验证产品资质，并索取技术手册以匹配应用需求。

结语

VAL-MS 750/30/3+0-FM凭借其高放电容量、快速响应和模块化设计，成为工业电涌保护领域的标杆产品。

产品型号(货号)：VAL-MS 750/30/3+0-FM(2920272)，VAL-MS 800/30 VF/FM(2805402)
