一、产品概述

BLT-T2-1S-320-UT（订货号：2906101）是菲尼克斯（Phoenix Contact）推出的一款II类电涌保护器（SPD），专为低压配电系统设计，适用于照明设备、配电箱、线槽等场景，可有效抵御雷击或操作过电压对电气设备的冲击。该产品以紧凑的模块化设计、高防护性能和灵活的安装方式，成为工业与建筑领域电源保护的核心组件。

二、核心参数与技术特性

1. 电气性能

• 额定电压：230 V AC（TN-S/TT系统）

• 额定放电电流（In）：20 kA（8/20 μs脉冲）

• 最大放电电流（Imax）：40 kA（8/20 μs脉冲）

• 电压保护水平（Up）：≤1.6 kV

• 响应时间：≤25 ns

• 工作温度范围：-40°C至80°C

• 防护等级：IP20，适用于污染等级2环境。

2. 结构与安装

• 尺寸：36.5 mm（宽）×56 mm（高）×34 mm（深），紧凑设计节省空间。

• 连接方式：螺钉端子（M3螺纹，扭矩0.6 Nm），支持柔性导线（0.2–2.5 mm2）和硬导线（0.2–4 mm2）。

• 安装形式：兼容NS 35/7.5或DIN导轨，内置长孔设计便于灵活固定。

3. 状态监控

• 可视指示窗口：内置多段LED状态指示灯，实时显示电涌保护器的工作状态及故障报警，支持无电压条件下的直观监控。

三、应用场景与优势

1. 典型应用

• 照明系统：街道、隧道及建筑照明设备的过电压防护，延长LED灯具寿命。

• 配电系统：工业配电箱、线槽及地下终端设备的电源线路保护。

• 智能楼宇：与楼宇自动化系统集成，提升供电可靠性。

2. 技术优势

• 高效能量泄放：采用压敏电阻技术，实现低残压保护（≤1.6 kV），减少设备绝缘压力。

• 模块化维护：插拔式设计便于快速更换，无需断开主电路，降低维护成本。

• 兼容性强：支持直通或分支布线，适配多种导线类型与配电架构。

四、市场定位与竞品对比

BLT-T2-1S-320-UT定位于中高端市场，其核心竞品包括菲尼克斯VAL-MS系列及第三方品牌的II类SPD。相较同类产品，其优势在于：

1. 紧凑性与高容量：在36.5mm宽度内集成20kA放电能力，优于传统模块。

2. 状态监测功能：内置LED指示灯提供更直观的故障反馈，而竞品多依赖外部遥信触点。

3. 环境适应性：宽温设计（-40°C至80°C）适合严苛工业环境。

五、安装与维护指南

1. 安装要点

• 接地要求：确保接地电阻≤10Ω，优先采用短路径接线以减少阻抗。

• 导线处理：剥线长度建议16mm，避免线缆松动或接触不良。

• 备用保险丝：建议搭配125A gG型保险丝，保障短路保护可靠性。

2. 维护建议

• 定期检查：每半年通过状态指示灯确认设备健康度。

• 故障响应：若LED显示红色故障，需及时更换模块并排查系统过压原因。

六、总结

BLT-T2-1S-320-UT凭借其高防护等级、灵活安装和智能监控功能，成为现代电力系统中不可或缺的过电压防护解决方案。无论是工业厂房、商业楼宇还是基础设施项目，该产品均能提供可靠保障，助力用户实现设备长寿命与低故障率的目标。

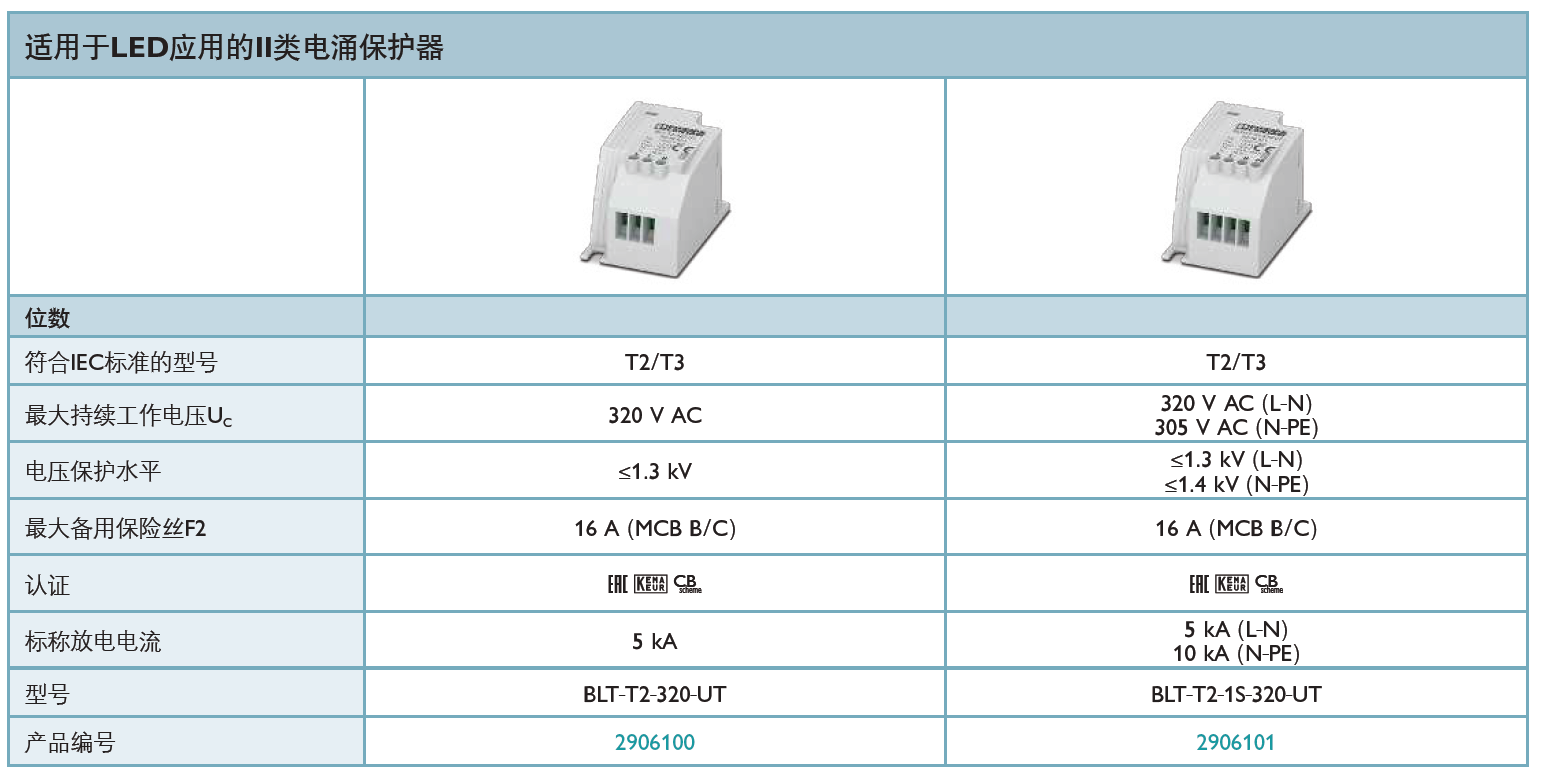

产品型号(货号)：BLT-T2-320-UT(2906100)，BLT-T2-1S-320-UT(2906101)
