一、产品概述

VAL-CP-MCB-3S-350/40/FM 是菲尼克斯（Phoenix Contact）推出的一款 2类电涌保护器，专为三相电源系统的雷电及电涌防护设计。该产品结合电涌保护模块与微型断路器（MCB），支持5线系统（L1、L2、L3、N、PE），适用于工业、建筑及电力设备等领域，可有效抑制瞬态过电压，保障电气设备安全运行。

二、核心技术特点

1. 集成化设计

   • 电涌保护与断路器组合：内置微型断路器（MCB），当电涌保护模块或断路器故障时，可通过远程指示灯触点发出报警信号，实现快速故障定位。

   • 5线系统兼容性：支持L1、L2、L3、N、PE的接线方式，适配TN-S和TT电源系统，覆盖三相电网的全面防护需求。

2. 高性能防护参数

   • 放电能力：标称放电电流（In）达20 kA（8/20 μs），最大放电电流（Imax）为30 kA，可承受高能电涌冲击。

   • 电压保护水平（Up）：L-N线路保护水平≤2.5 kV，N-PE线路≤1.7 kV，显著降低设备端残压，避免绝缘击穿。

   • 快速响应：响应时间≤25 ns（L-N线路），确保瞬态过电压被快速抑制。

3. 智能监测与维护

   • 状态指示：配备可视机械窗口，实时显示保护器工作状态；远程遥信触点支持PDT信号输出，便于集成到自动化监控系统。

   • 备用保险丝：集成40 A（gG）备用保险丝，支持热脱扣装置，在过载或短路时自动断开连接，防止二次故障。

三、应用场景

1. 工业电力系统

   • 适用于工厂配电柜、PLC控制柜等场景，保护电机、变频器等敏感设备免受雷击或操作过电压损害。

2. 建筑电气设施

   • 用于商业建筑、数据中心的配电系统，确保UPS、服务器等关键负载的稳定供电。

3. 新能源领域

   • 适配光伏逆变器、储能系统的直流侧或交流侧防护，符合IEC 61643-11标准要求。

四、安装与维护要点

1. 安装规范

   • 采用35 mm DIN导轨安装，尺寸为131.5 mm（宽）×101 mm（高）×76 mm（深），适配标准电气柜空间。

   • 环境要求：运行温度-25°C至60°C，防护等级IP20，适用于海拔≤2000 m区域。

2. 维护建议

   • 定期检查机械状态指示窗口，若显示红色标记则需更换模块。

   • 通过CHECKMASTER测试插头验证保护器功能，确保备用保险丝及遥信触点正常工作。

五、产品优势总结

• 高可靠性：通过UL 94 V-0阻燃认证，外壳采用PBT-FR材料，耐高温且抗腐蚀。

• 模块化设计：支持插拔式更换，维护便捷，减少停机时间。

• 广泛兼容性：适配多种电源系统（TN-S、TT），提供灵活的配电解决方案。

VAL-CP-MCB-3S-350/40/FM 凭借其高性能防护与智能化设计，成为工业及建筑领域电涌保护的优选方案。

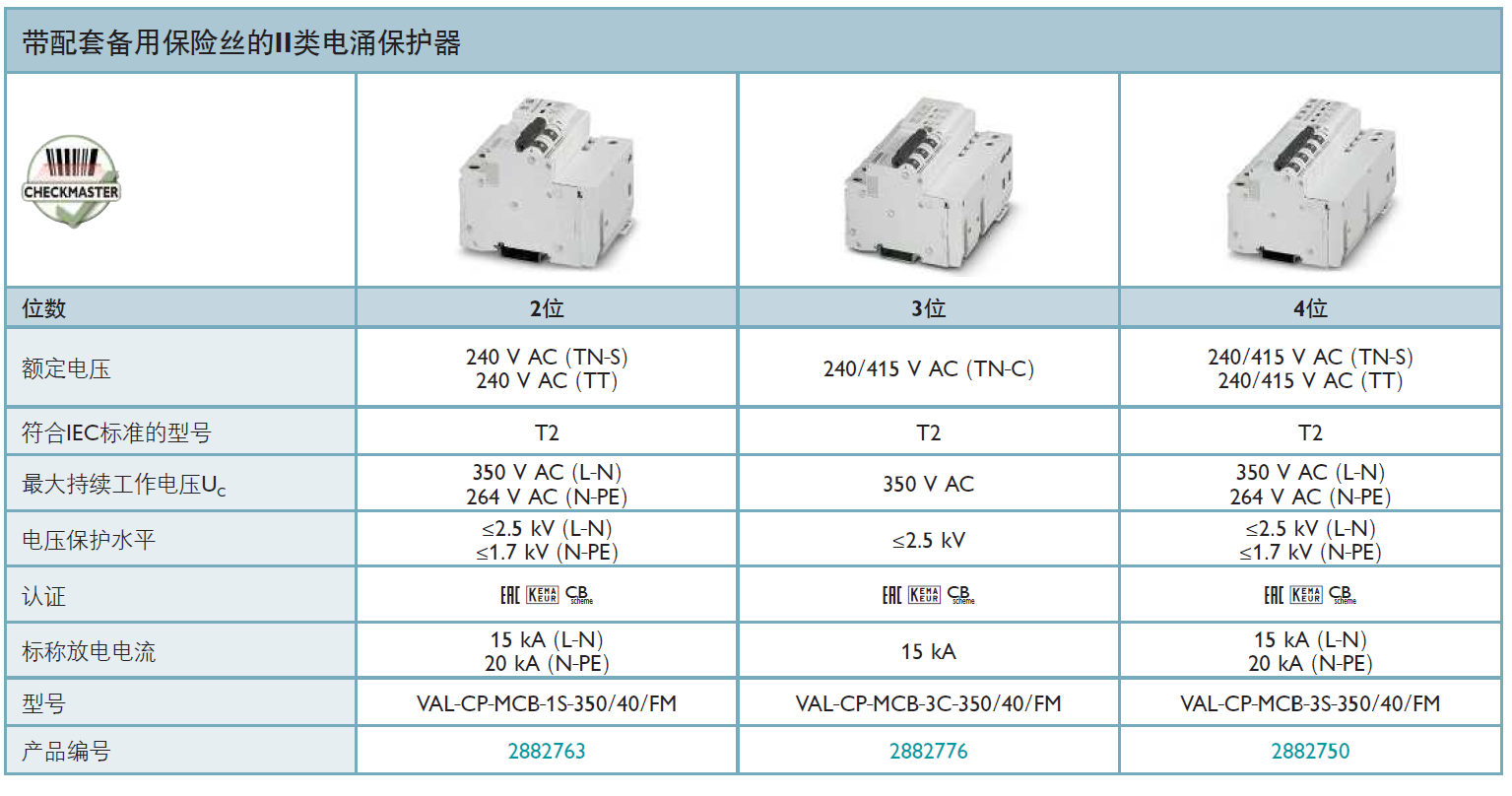

产品型号(货号)：VAL-CP-MCB-1S-350/40/FM(2882763)，VAL-CP-MCB-3C-350/40/FM(2882776)，VAL-CP-MCB-3S-350/40/FM(2882750)
