一、产品概述

VAL-EV-T1/T2 264/12.5/3+1-R 是菲尼克斯（Phoenix Contact）推出的一款高性能电源防雷器，专为电源系统的电涌保护设计。该产品属于 DIN 导轨模块化安装的防雷装置，支持 T1/T2 级别的防雷保护等级，适用于 TN-S 或 TT 电源系统，能够有效抑制雷电或过电压对设备的冲击，保障电力系统的稳定性与安全性。其核心设计针对电动汽车充电场景优化，通过插拔式保护模块实现快速维护，同时具备防错插机械编码功能，显著提升安装效率和系统可靠性。

二、核心功能与优势

1. 多重保护机制

• 高性能保护电路：采用变阻器技术，支持 L-N、L-PE、N-PE 等多通道保护，最大持续工作电压达 264 V AC，适用于复杂电网环境。

• 高抗冲击能力：标称放电电流（8/20 μs）为 12.5 kA，最大放电电流（8/20 μs）可达 50 kA，满足严苛的防雷需求。

2. 智能化维护设计

• 插拔式模块化结构：维护时可快速更换保护模块，无需断电，保障充电过程不间断。

• 状态监测与报警：配备可视状态指示窗口和远程遥信触点，实时反馈设备运行状态，便于故障排查。

3. 环境适应性

• 宽温域运行：支持 -40°C 至 80°C 的环境温度，适用于极端气候条件。

• 高防护等级：IP20 防护（连接位全封闭时），并能在海拔 2000 米以下稳定工作。

三、技术参数详解

1. 物理特性

• 尺寸：高度 98.7 mm，宽度 71.2 mm，深度 77.5 mm（含 DIN 导轨），紧凑设计节省安装空间。

• 材质：外壳采用 PA 6.6 和 PBT 材料，阻燃等级 UL 94 V-0，确保高安全性。

2. 电气性能

• 额定负载电流：80 A，支持高负载场景。

• 冲击电流耐受：10/350 μs 波形下，电荷量达 6.25 As，特征能量 39 kJ/Ω，有效吸收雷电能量。

3. 安装与兼容性

• 安装方式：适配 35 mm DIN 导轨，适用于标准工业机柜。

• 兼容系统：支持三相电源网络（L1, L2, L3, N, PE），覆盖 TN-S、TT 等多种配电系统。

四、应用场景

1. 电动汽车充电设施

专为电动汽车充电桩设计，提供不间断电源保护，避免雷击或电网波动导致的设备损坏，延长充电设备寿命。

2. 工业与能源系统

• 工业电网：适用于工厂、变电站等场景，保护精密仪器免受电涌冲击。

• 可再生能源：光伏逆变器、风力发电系统的过压防护。

五、市场与采购信息

• 供应商：长沙华保防雷技术有限公司等经销商提供该型号，支持全国发货，价格需面议。

• 同类产品参考价：菲尼克斯 VAL-MS 系列防雷器市场价约 1552-3980 元/台（不同型号可能存在差异）。

六、总结

VAL-EV-T1/T2 264/12.5/3+1-R 凭借其模块化设计、高防护性能和广泛适用性，成为电源防雷领域的标杆产品。无论是电动汽车充电基础设施还是工业电力系统，其均能提供可靠的过压保护解决方案。

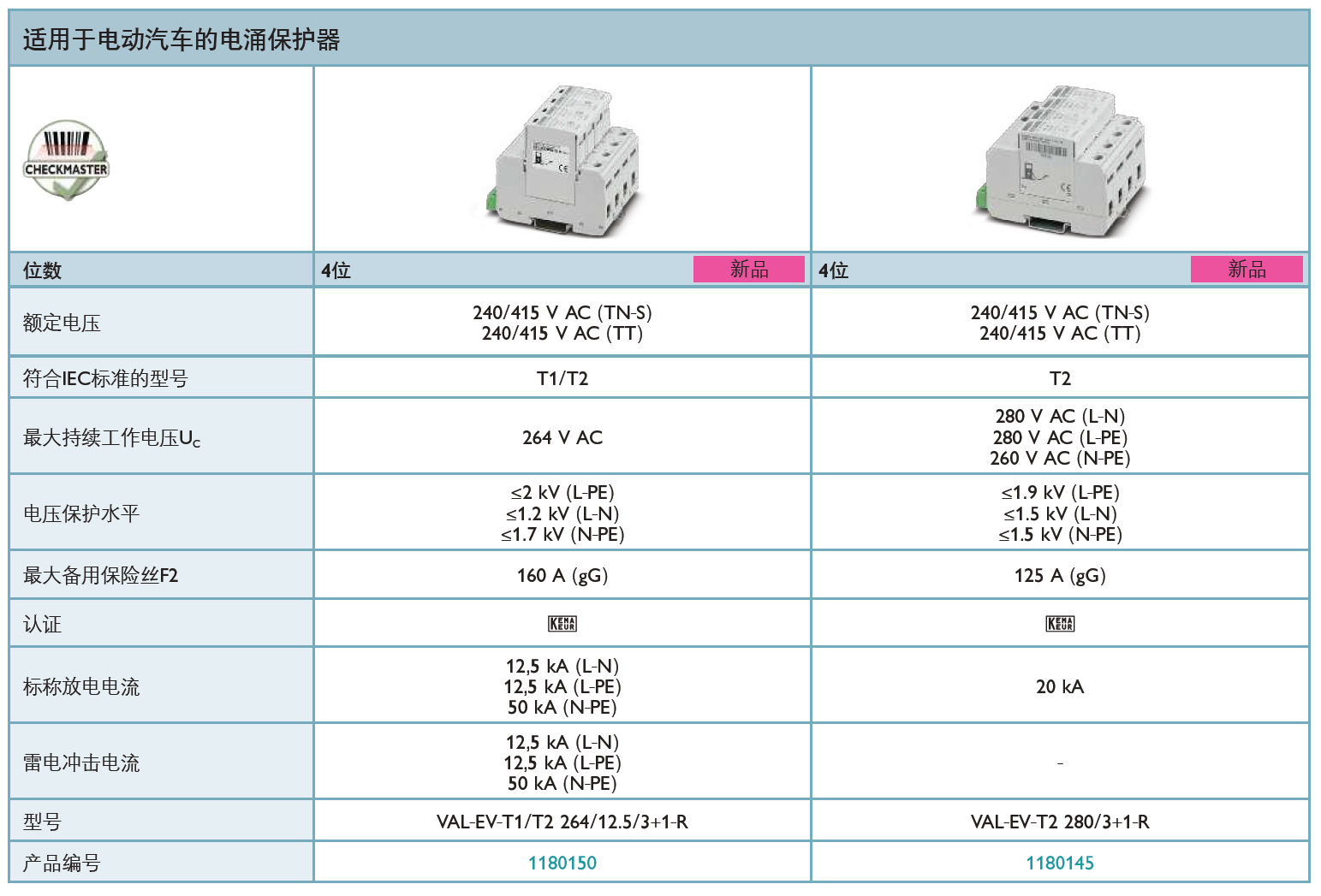

产品型号(货号)：VAL-EV-T1/T2 264/12.5/3+1-R(1180150)，VAL-EV-T2 280/3+1-R(1180145)
