一、产品概述

施耐德电气iPRU 65R 3P+N是一款专为TN-S系统设计的可插拔式电涌保护器（SPD），采用模块化设计，支持3P+N保护模式，适用于三相四线制配电系统。其核心功能是通过差模与共模双重保护机制，有效吸收和分流瞬态过电压，保障电气设备及人身安全。

---

二、技术参数与性能优势

1. 核心参数
   • 额定电压：230V/50Hz（符合IEC 61643-11标准）
     4
   • 最大持续运行电压（Uc）：350V（差模）/440V（共模），远高于系统正常电压波动范围
     4
   • 标称放电电流（In）：65kA（8/20μs），可承受雷电及电网瞬态过电压冲击
     4

     6
   • 电压保护水平（Up）：差模<2.25kV，共模<1.9kV，显著低于设备绝缘耐受阈值
     4

     6
2. 创新设计

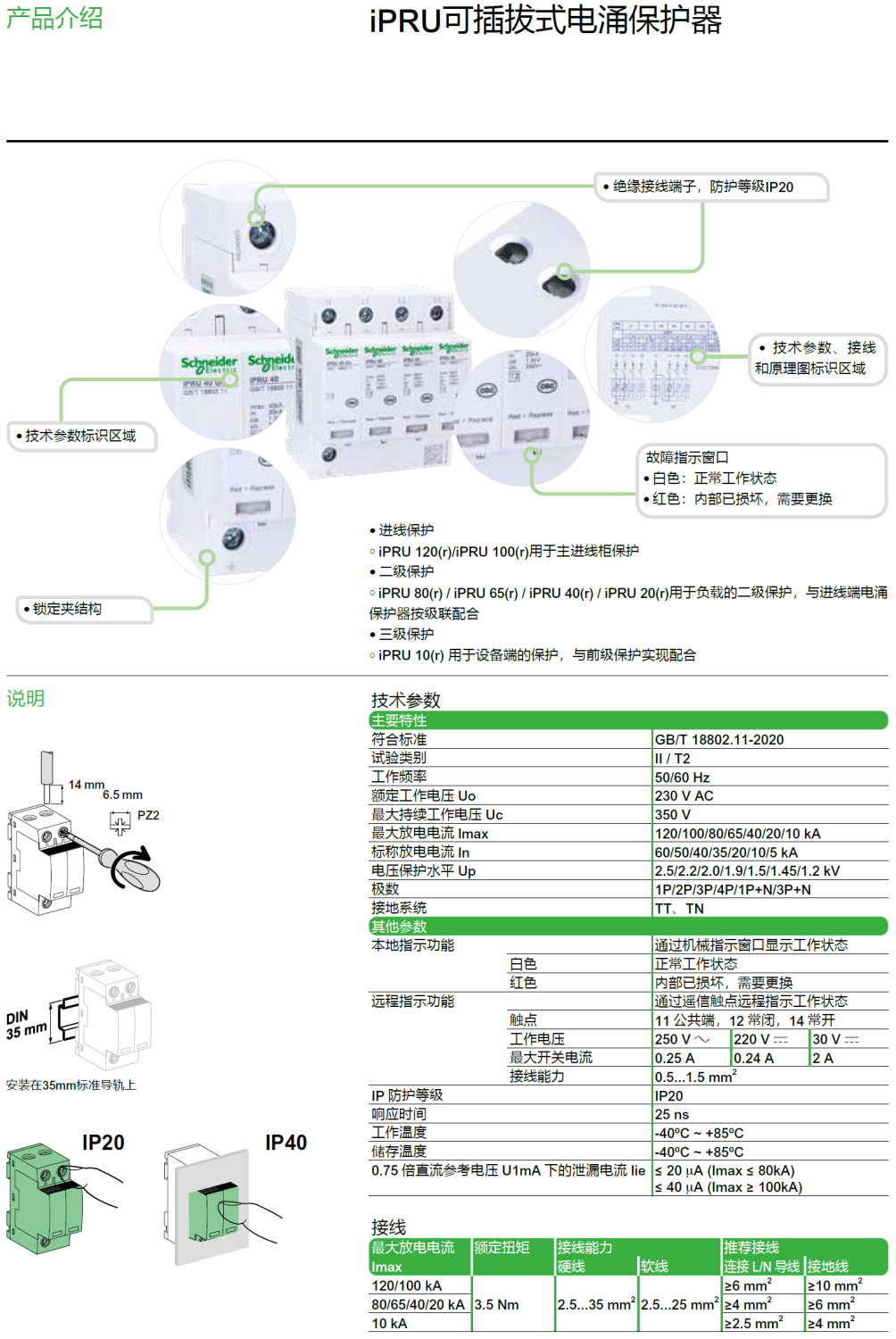

   • 机械指示窗口：白色表示正常，红色提示需立即更换，直观反映工作状态
     4

     6
   • 环保材料：符合RoHS/REACH标准，采用无铅焊接工艺，降低环境负担
     4
   • 紧凑结构：尺寸85mm×18mm×64mm，适配标准配电柜空间
     4

---

三、3P+N保护模式解析

iPRU 65R 3P+N采用“3相+中性线对地”接线方式（3P+N），具体实现：

• 差模保护：3个压敏电阻模块并联于相线（L）与中性线（N）之间，抑制不对称浪涌（如设备开关瞬变）
  2

  3
• 共模保护：中性线（N）与保护地线（PE）间配置放电间隙模块，应对对称浪涌（如雷击）
  3

  6
• 系统适配性：完美匹配TN-S系统，中性线直接接地，无需额外断路器配合
  3

  6

---

四、应用场景与选型建议

1. 典型应用
   • 工业配电：保护变频器、PLC等精密设备免受电网波动影响
     2

     6
   • 数据中心：确保服务器、通信设备在雷暴高发区的稳定运行
     6
   • 商业建筑：适用于医院、轨道交通等对供电连续性要求严苛的场景
     2
2. 选型要点
   • 系统类型：仅适用于TN-S系统，需确保中性线（N）与保护地线（PE）独立
     3
   • 级间配合：建议与上级SPD（如PR 100R）配合使用，遵循“10米原则”优化残压
     6
   • 环境条件：工作温度范围-20℃~60℃，极端环境需考虑散热设计
     4

---

五、安装与维护

• 安装规范：需使用4mm2火线、6mm2地线，紧固扭矩3.5N·m，确保电气连接可靠性
  4
• 维护周期：建议每年检查机械指示窗口状态，红色指示时立即更换模块
  6
• 兼容性：支持与施耐德PR系列其他模块混插，降低库存成本
  6

---

结语

施耐德iPRU 65R 3P+N凭借其卓越的浪涌抑制能力、灵活的模块化设计及广泛的系统适配性，成为TN-S系统电气防护的优选方案。通过合理选型与规范安装，可有效提升设备寿命，降低雷击与电网干扰风险，为现代智能电网提供坚实保障。

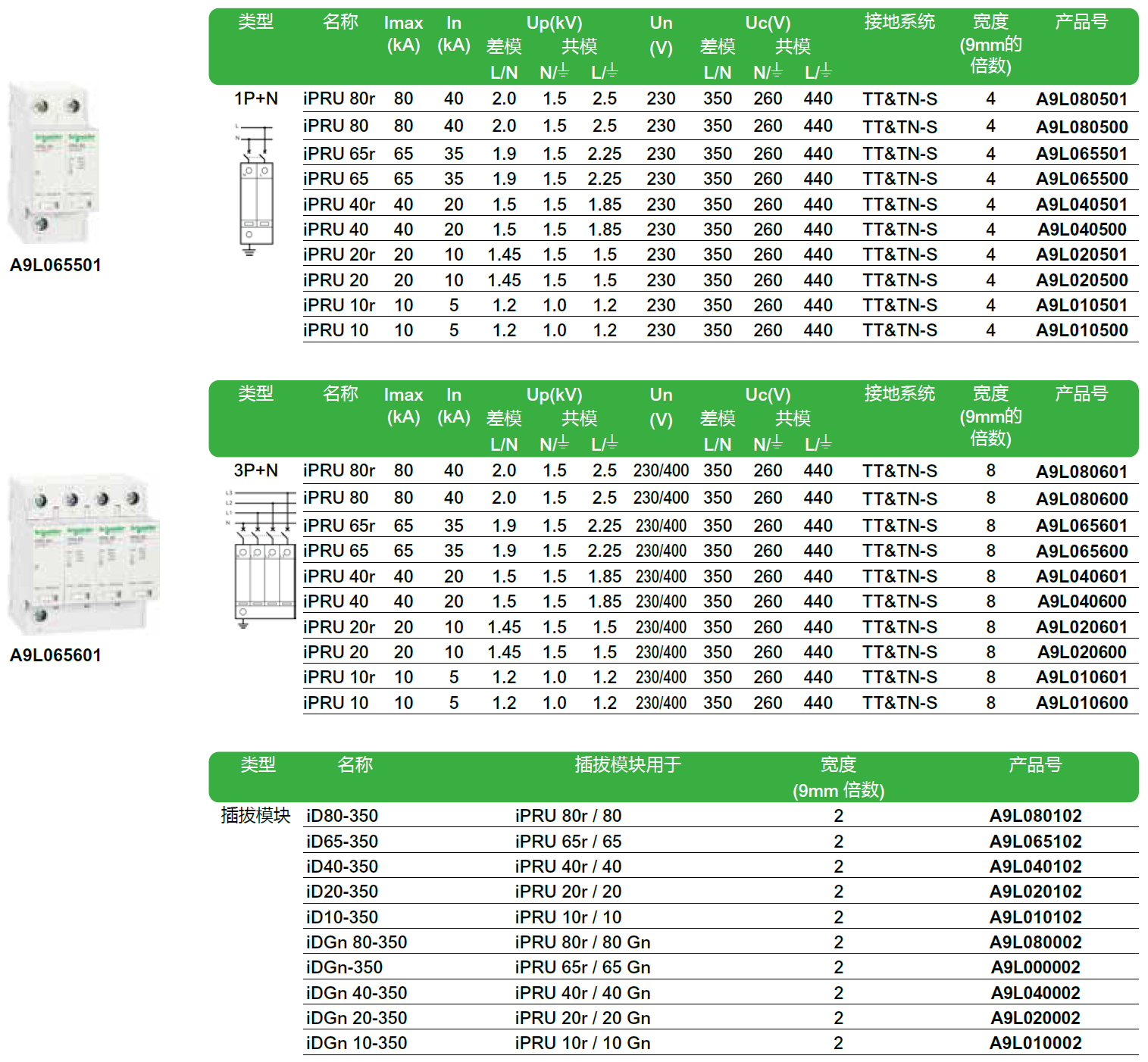

产品型号/产品号：iPRU 65r 1P（A9L065101），iPRU 65 1P（A9L065100），iPRU 65r 2P（A9L065201），iPRU 65 2P（A9L065200），iPRU 65r 3P（A9L065301），iPRU 65 3P（A9L065300），iPRU 65r 4P（A9L065401），iPRU 65 4P（A9L065400），iPRU 65r 1P+N（A9L065501），iPRU 65 1P+N（A9L065500），iPRU 65r 3P+N（A9L065601），iPRU 65 3P+N（A9L065600）
