一、核心功能与设计理念

1. 多级协同防护

OVR T1-T2 结合了 I 级（T1） 和 II 级（T2） 电涌保护功能，形成协同防护体系：

• T1 级：专为泄放直击雷引发的高幅值雷电流（10/350 μs 波形）设计，单极冲击电流达 25 kA，总放电电流可达 50 kA，确保主配电柜入口处的设备免受雷电直击损坏。

• T2 级：针对间接雷击或开关操作引发的瞬态过电压（8/20 μs 波形），进一步降低电压保护水平（Up 值），保护终端设备的敏感电子元件。

2. 电子触发火花间隙技术

该技术通过提前触发电弧降低 Up 值至 1.5–2.5 kV（具体取决于保护模式），同时配备专用灭弧室，可快速熄灭放电后的电弧并断开高达 50 kA 的工频续流，避免短路风险。

3. 宽电压适应性

支持系统标称电压 230/400 V，最大持续工作电压（Uc）达 440 V，适用于 TT、TN-S 等低压配电系统，覆盖多种电网环境。

二、技术优势解析

1. 高可靠性防护

• 耐冲击能力：通过 IEC 61643-1 标准认证，可承受 10/350 μs 波形的直接雷电流冲击，总放电能力达 75 kA，确保在极端环境下稳定运行。

• 安全储备系统：内置寿命终止指示与遥信触点，实时监控 SPD 状态，便于运维人员及时更换。

2. 智能协同保护

配合 POD 专用保护装置，OVR T1-T2 进一步优化防护效果：

• 短路快速切断：POD 可在 SPD 老化或短路时迅速切断工频电流（分断能力达 100 kA），避免高温起火。

• 雷电电流耐受：POD 耐受 25 kA（10/350 μs）雷电流冲击而不误动作，确保 SPD 在雷击时持续有效。

3. 紧凑模块化设计

采用 DIN 导轨安装方式，模数化结构节省空间，支持快速插拔维护，适用于配电柜等高密度场景。

三、典型应用场景

1. 主配电系统入口防护

作为雷电防护的第一道屏障，OVR T1-T2 常安装于建筑物主配电柜内，泄放直击雷电流并限制过电压向次级电路传递。

2. 工业与数据中心

适用于对供电连续性要求严苛的场所（如工厂、机房），通过多级防护减少设备停机风险，延长使用寿命。

3. 复杂电网环境

兼容 TT、TN-S 等接地系统，适配多相电压（如三相 440 V 系统），解决因电网波动或老旧线路引发的过电压问题。

四、未来发展方向

ABB 正通过 eOVR 智能电涌保护器 扩展 OVR 系列的功能，集成数字化监测模块，支持远程实时监控 SPD 状态、雷电事件记录及维护预警，进一步融入智能能源管理系统（如 ABB Ability?），推动防护技术的智能化转型。

结语

OVR T1-T2 3L 12.5-440S P TS QS 电涌保护器凭借其多级协同防护、高可靠性及模块化设计，成为应对雷电与过电压挑战的理想选择。

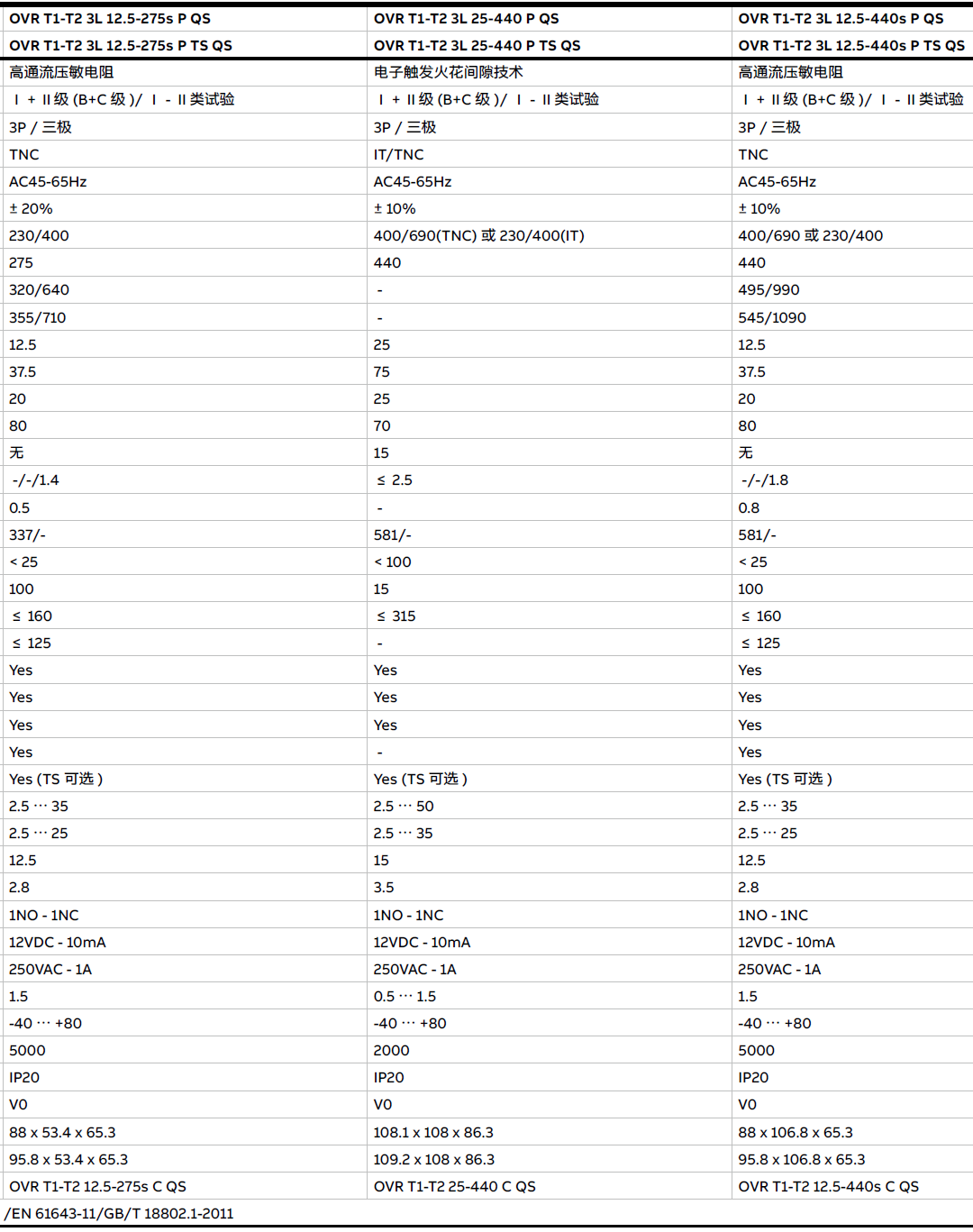

产品型号：OVR T1-T2 3L 25-255 P QS，OVR T1-T2 3L 25-255 P TS QS，OVR T1-T2 3L 12.5-275S P QS，OVR T1-T2 3L 12.5-275S P TS QS，OVR T1-T2 3L 25-440 P QS，OVR T1-T2 3L 25-440 P TS QS，OVR T1-T2 3L 12.5-440S P QS，OVR T1-T2 3L 12.5-440S P TS QS
