一、产品概述

ABB OVR T1-T2 12.5-440S P TS QS 是ABB公司推出的创新型电涌保护器（SPD），专为应对电力系统中的瞬态过电压威胁设计。该产品融合T1（直击雷防护）与T2（感应雷及操作过电压防护）双重防护能力，适用于低压配电系统、工业设备及建筑设施，有效保障电气设备免受雷击、电网波动等引发的电涌损害。

二、核心技术与参数解析

1. 多级协同防护架构

   • T1级防护：可承受高达12.5kA（10/350μs波形）的直击雷电流冲击，通过高能MOV（金属氧化物压敏电阻）快速泄放能量。

   • T2级防护：提供精细的次级保护，标称放电电流20kA（8/20μs波形），残压极低，确保后端设备安全。

   • 440V持续工作电压（Uc）：适配三相四线系统（400V AC），兼容380-440V电网环境，满足宽电压范围需求。

2. 智能监控与状态指示

   • P（Plug-in）模块化设计：支持热插拔更换，维护时无需断电，显著提升系统可用性。

   • TS（Thermal Signaling）与QS（Quick Status）功能：内置热脱扣装置与机械状态指示窗，实时反馈保护器健康状态，便于快速排查故障。

3. 增强型安全特性

   • 通过IEC 61643-11、GB/T 18802.11等国际/国内标准认证。

   • 内置短路保护装置（SCB），避免SPD失效引发系统短路风险。

三、典型应用场景

1. 建筑配电系统：安装于建筑物主配电柜（T1级）及楼层分配电箱（T2级），构建分级防护体系。

2. 工业自动化设备：为PLC、变频器、传感器等精密设备提供末端电涌保护。

3. 新能源基础设施：适用于光伏电站、充电桩等分布式能源系统的过电压防护。

四、产品核心优势

• 高可靠性：ABB专利的灭弧技术及多重失效保护机制，确保设备长期稳定运行。

• 灵活配置：支持导轨安装（TS端子），适配标准配电柜；QS端子设计简化接线流程。

• 全生命周期管理：模块化结构降低维护成本，状态指示功能助力预防性运维。

五、选型与安装建议

• 选型指南：需结合系统电压（440V）、接地方式（TN-S/TT/IT）及预期雷击风险综合评估。

• 安装规范：遵循“最短路径”原则，确保SPD与保护设备间导线长度≤0.5m，并配合后备熔断器使用。

结语

ABB OVR T1-T2 12.5-440S P TS QS电涌保护器凭借其多层防护、智能监控与模块化设计，已成为现代电力系统安全防护的标杆产品。

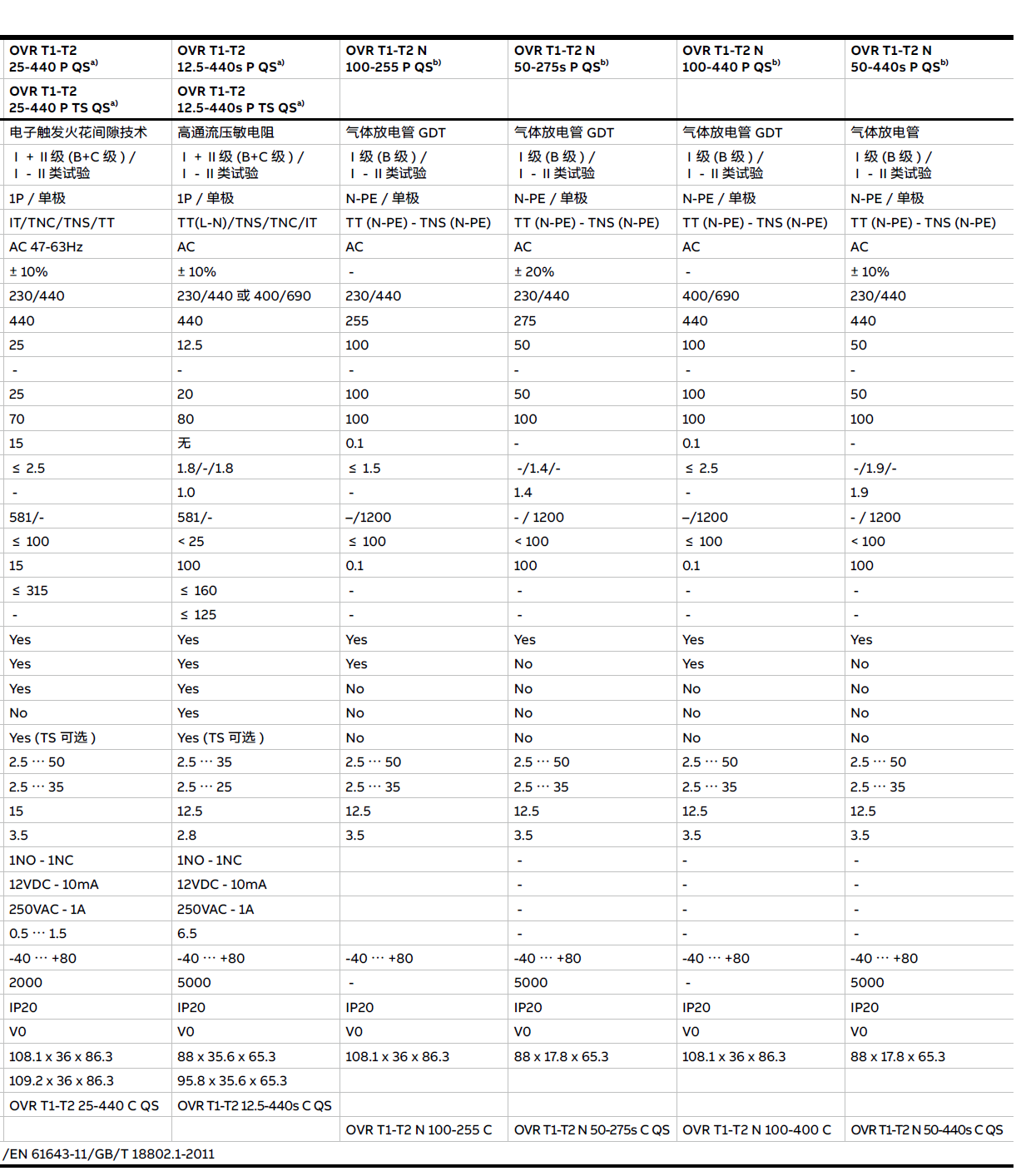

产品型号：OVR T1-T2 25-255 P QS，OVR T1-T2 25-255 P TS QS，OVR T1-T2 12.5-275S P QS，OVR T1-T2 12.5-275S P TS QS，OVR T1-T2 25-440 P QS，OVR T1-T2 25-440 P TS QS，OVR T1-T2 12.5-440S P QS，OVR T1-T2 12.5-440S P TS QS，OVR T1-T2 N 100-255 P QS，OVR T1-T2 N 50-275S P QS，OVR T1-T2 N 100-440 P QS，OVR T1-T2 N 50-440S P QS
