一、产品概述

ABB OVR T1-T2 1N 25-255 P TS QS 是一款结合 Type1与 Type2 双重防护功能的电涌保护器（SPD），专为电力系统中的高能浪涌抑制设计。该产品属于ABB电涌保护器家族中的高端型号，适用于需要同时抵御直击雷和感应雷冲击的复杂场景，如工业配电系统、数据中心及商业建筑等。

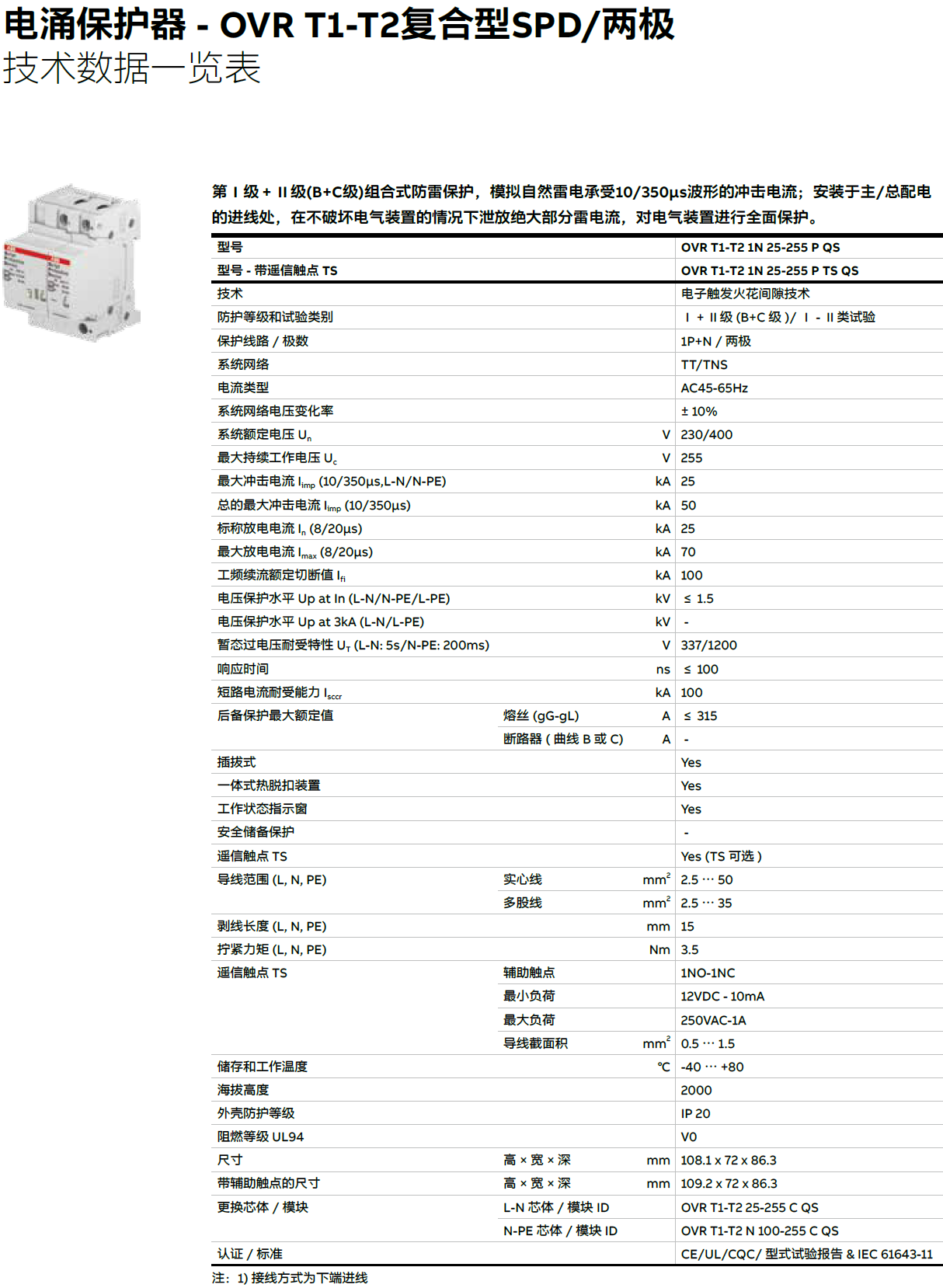

核心参数与型号解析

• 型号结构：

  • OVR T1-T2：表示该设备同时满足Type 1（直接雷击防护）和Type 2（感应雷击防护）标准。

  • 1N：单极+中性线设计，支持三相系统中的中性线保护。

  • 25-255：额定电压255V，最大持续工作电压（Uc）25kA，适用于低压电网系统。

  • P TS QS：可能代表插拔式设计（Plug-in）、端子类型（Terminal System）及快速安装结构（Quick Setup）。

二、技术特点与优势

1. 双重防护机制

   • Type 1：可承受直击雷产生的10/350μs波形高能量冲击，适用于建筑物进线端的一级防护。

   • Type 2：针对感应雷或操作过电压的8/20μs波形设计，提供二级精细化保护。

   • 两者的结合大幅降低设备因雷击或电网波动导致的损坏风险。

2. 模块化与可维护性

   • 插拔式设计（P）：支持快速更换模块，减少停电维护时间。

   • 热脱扣技术：内置失效指示功能，确保故障时自动切断电路，避免火灾风险。

3. 适应性强的电气性能

   • 最大放电电流（Imax）可达100kA（Type 1模式下），适用于雷电多发地区的严苛环境。

   • 宽温范围（-40°C至+80°C）和IP20防护等级，适应多种安装环境。

三、典型应用场景

1. 工业配电系统

   • 用于工厂主配电柜（MCC）的进线端，保护变频器、PLC等高价值设备。

2. 可再生能源设施

   • 结合ABB OVR PV系列，可扩展至光伏电站的直流侧防护。

3. 商业建筑与数据中心

   • 保障UPS系统、服务器机柜的稳定运行，减少数据丢失风险。

四、安装与维护建议

• 接线规范：需严格按照ABB提供的接线图（如网页2提及的“参数接线图”）连接，确保中性线与保护导线（PE）正确接入。

• 定期检测：通过内置状态指示器或专业检测工具（如雷击计数器）评估设备寿命。

• 协同防护：建议与下游Type 2或Type 3 SPD配合，形成多级防护体系。

五、市场定位与选购指南

作为ABB电涌保护器的高端型号，OVR T1-T2系列主要面向对防护等级要求严苛的用户。选购时需注意：

1. 认证标准：确认产品符合IEC 61643-11或GB/T 18802.1等国际/国内标准。

2. 供应商资质：优先选择ABB官方授权代理商，确保正品与售后服务。

结语

ABB OVR T1-T2 1N 25-255 P TS QS 凭借其双重防护能力与模块化设计，成为复杂电力系统浪涌保护的理想选择。

产品型号：OVR T1-T2 1N 25-255 P QS，OVR T1-T2 1N 25-255 P TS QS，OVR T1-T2 1N 12.5-275S P QS，OVR T1-T2 1N 12.5-275S P TS QS，OVR T1-T2 N1 12.5-275S P QS，OVR T1-T2 N1 12.5-275S P TS QS，OVR T1-T2 1N 12.5-440S P QS，OVR T1-T2 1N 12.5-440S P TS QS，OVR T1-T2 N1 12.5-440S P QS，OVR T1-T2 N1 12.5-440S P TS QS
