一、产品概述

S-PT-2XEX-24DC-1/2"是菲尼克斯专为工业环境设计的电涌保护器，适用于保护两个浮地信号回路免受电涌冲击。其核心优势在于IP67防护等级，可直接安装在现场仪表上，接口采用英寸14 NPT螺纹，适配多种工业设备。此外，该产品通过Ex d/Ex tD/Ex ia IIC/Ex iaD防爆认证，符合FISCO（现场总线本质安全概念）标准，适用于危险区域及安全等级要求较高的场景（如SIL 3）。

二、核心技术与参数

1. 电气性能

   • 额定电压：24 V DC，最大持续工作电压36 V DC。
   • 标称放电电流：260 A（8/20 μs，线芯-线芯），10 kA（线芯-地）。
   • 脉冲放电电流：1 kA（10/350 μs）。
   • 响应时间：1 ns（线芯-线芯），100 ns（线芯-地）。
   • 电压保护水平：线芯-地≤1.1 kV（C3等级）。

2. 物理特性

   • 防护等级：IP67，防尘防水，适应-40°C至80°C环境温度。
   • 尺寸与重量：28 mm×28 mm×79 mm（深度），含包装重量约242.3 g。
   • 材料：外壳采用不锈钢1.4404（ASTM 316L），密封材料为NBR。

3. 安全认证

   • 通过IEC 60664-1、IEC 60079-11等标准认证，适用于爆炸性气体环境（如Ex ia IIC）。

三、典型应用场景

1. 工业现场总线系统
   支持FISCO概念，可集成于PROFIBUS、CANopen等总线网络，保护信号传输稳定性。

2. 防爆区域与危险环境
   适用于石油、化工、制药等易爆场所，满足Ex d/Ex ia等级防爆要求。

3. 安全相关电路
   可用于SIL 3等级的安全回路，如紧急停车系统、压力控制模块等。

4. 传感器与仪表保护
   直接安装在现场仪表上，防护等级高，避免电涌导致设备损坏。

四、安装与维护

• 安装方式：采用螺纹接口（?英寸NPT），支持与被保护设备直接拧接，简化布线。
• 维护便捷：无电涌故障报警功能，但可通过定期检查接口密封性及参数稳定性确保长期可靠性。

五、竞争优势总结

S-PT-2XEX-24DC-1/2"防雷器凭借以下特点成为工业电涌防护的首选：

1. 高防护等级：IP67设计，适应恶劣环境。
2. 宽压范围与高放电能力：覆盖24 V DC系统，瞬时耐受10 kA冲击。
3. 安全认证完善：满足防爆与功能安全双重标准。
4. 紧凑轻量化：体积小巧，便于现场部署。

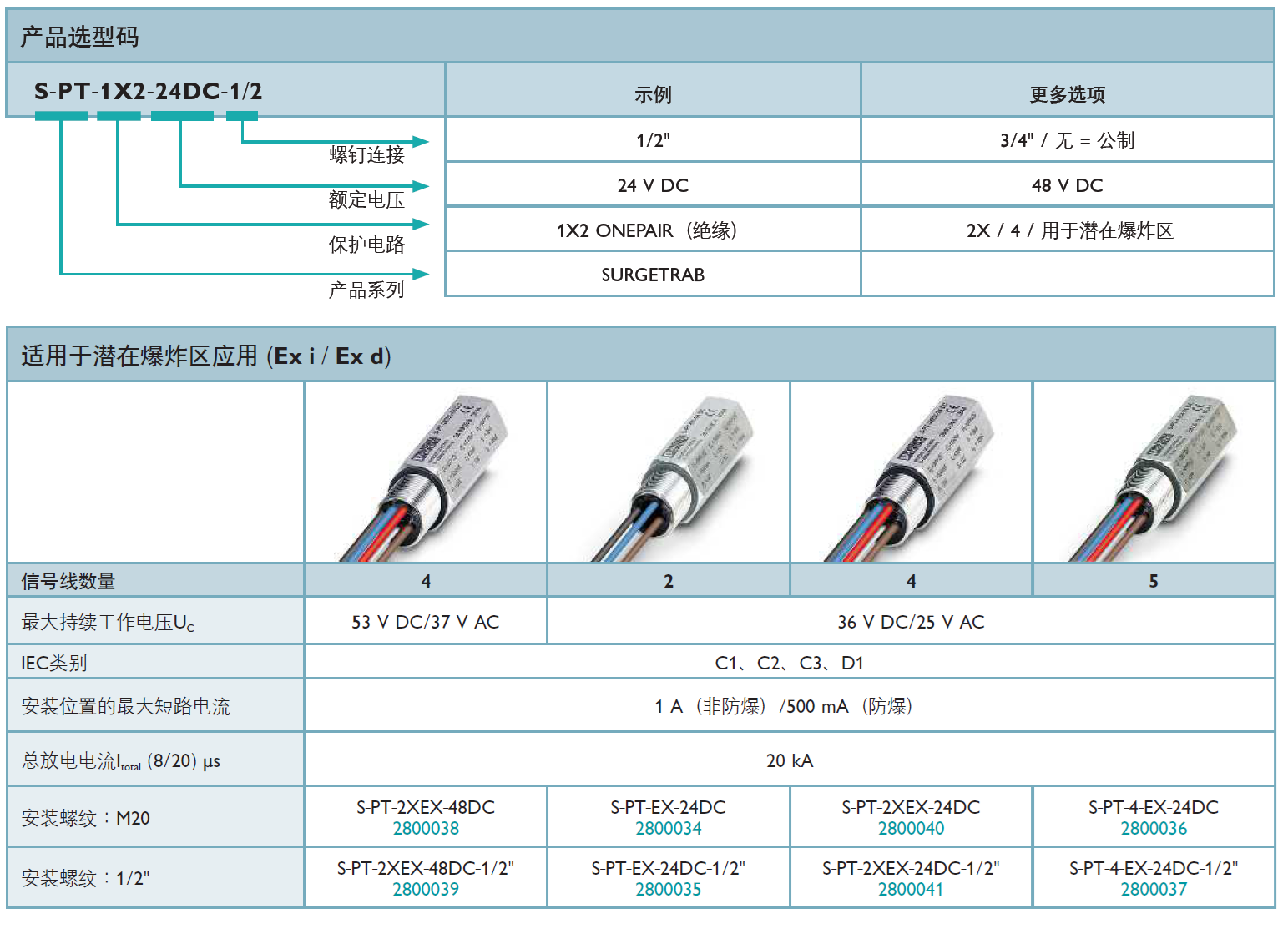

产品型号(货号)：S-PT-2XEX-48DC(2800038)，S-PT-2XEX-48DC-1/2"(2800039)，S-PT-EX-24DC(2800034)，S-PT-EX-24DC-1/2"(2800035)，S-PT-2XEX-24DC(2800040)，S-PT-2XEX-24DC-1/2"(2800041)，S-PT-4-EX-24DC(2800036)，S-PT-4-EX-24DC-1/2"(2800037)
