S-PT-1X2-24DC-1/2 是菲尼克斯（Phoenix Contact）推出的一款高性能管式电涌保护器，专为工业信号回路设计。该产品采用模块化结构，适用于24V直流系统，具有快速响应、高防护等级和多重安全认证等特点，广泛用于化工、电力、冶金等行业的传感器及控制电路保护。

核心功能与技术参数

1. 防护性能

• 额定电压：24 V DC，最大持续工作电压40 V DC（28 V AC）。

• 放电能力：标称放电电流（8/20 μs）达10 kA（线芯-线芯及线芯-地路径），总放电电流（8/20 μs）为20 kA，可抵御高强度电涌冲击。

• 响应时间：线芯-线芯路径响应时间≤1 ns，线芯-地路径≤100 ns，确保快速切断异常电流。

• 电压保护水平：线芯-线芯路径残压≤55 V，有效限制过电压对设备的损害。

2. 环境适应性

• 防护等级：IP67，适用于粉尘、潮湿等恶劣工业环境。

• 温度范围：运行温度-40°C至85°C，存储温度-40°C至85°C，适应极端气候条件。

• 机械设计：外壳采用压铸锌材质，表面镀铜和镍，耐腐蚀性强；模块化结构支持M20×1.5外螺纹直接安装，简化现场部署。

3. 兼容性与认证

• HART兼容：支持HART通信协议，适用于智能传感器和自动化控制系统。

• 安全认证：符合IEC 60664-1、VDE 0110-1等国际标准，适用于SIL 3安全等级电路。

应用场景

该防雷器主要面向以下场景：

1. 工业传感器保护：如温度、压力传感器的信号回路，防止雷击或操作过电压导致的损坏。

2. 自动化控制系统：用于PLC、DCS等控制设备的输入/输出模块保护，提升系统稳定性。

3. 危险区域设备：通过二级保护电路设计，适用于化工、炼油等防爆环境。

产品优势

• 高可靠性：采用两级保护电路设计，结合快速响应技术，确保设备在复杂工况下的长期稳定运行。

• 安装便捷：螺钉连接方式（M3螺纹，扭矩0.6 Nm），支持0.14–1.5 mm2导线，简化接线流程。

• 灵活配置：模块化设计支持定制化需求，部分型号可选配屏蔽-地路径保护（10 kA放电能力）。

总结

S-PT-1X2-24DC-1/2 菲尼克斯管式防雷器凭借其卓越的电涌抑制能力、环境适应性和模块化设计，成为工业领域电涌保护的优选方案。

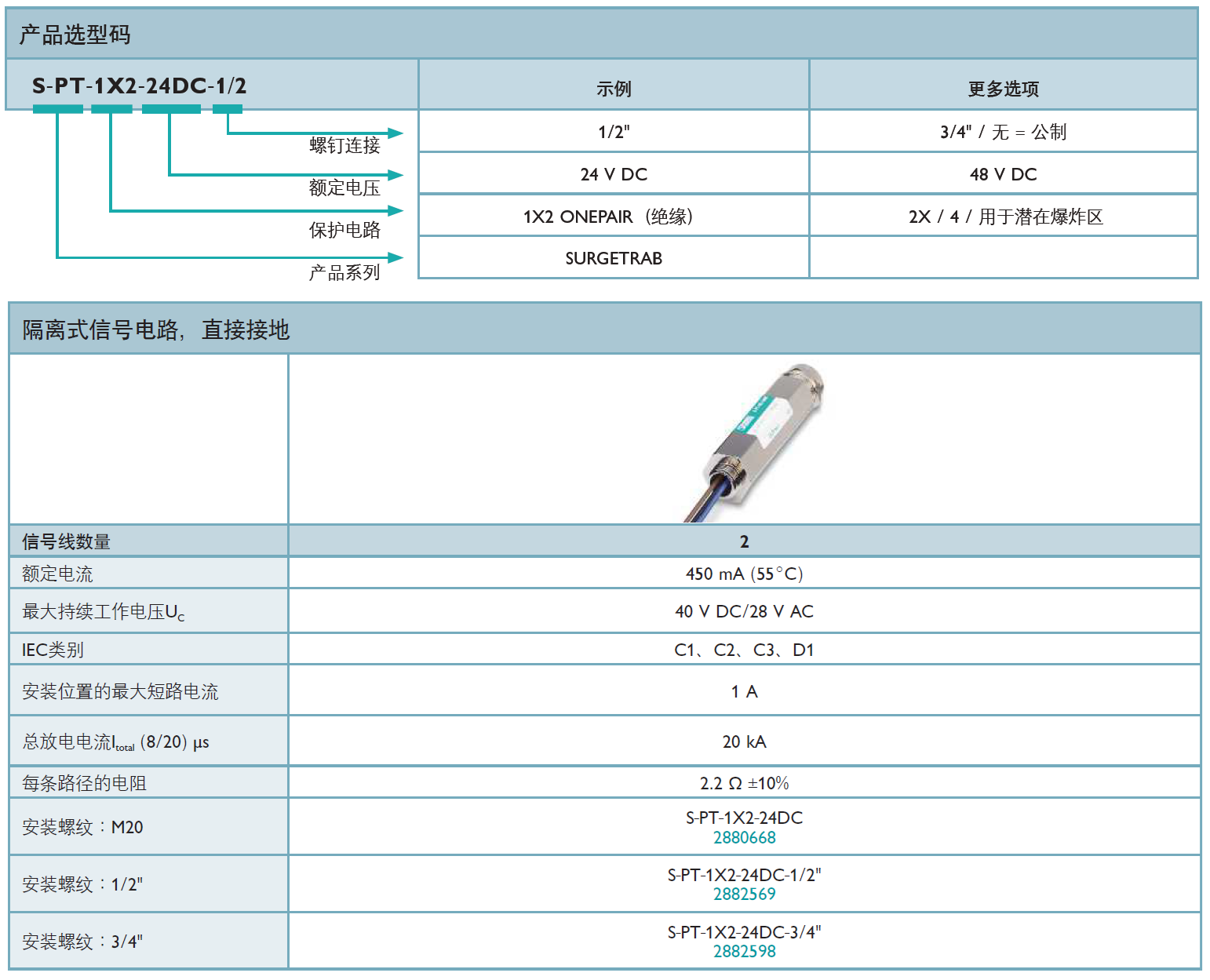

产品型号(货号)：S-PT-1X2-24DC(2880668)，S-PT-1X2-24DC-1/2"(2882569)，S-PT-1X2-24DC-3/4"(2882598)
