一、产品概述

S-PT-EX(I)-24DC-3/4"是菲尼克斯针对24V直流电源系统设计的管式防雷器，专为浮地信号回路提供电涌保护。其采用模块化设计，支持M20 x 1.5外螺纹直接安装，适配多种电缆规格（柔性导线0.14-1.5 mm2，刚性导线0.14-1.5 mm2），并配备专用电缆接头，安装便捷且维护成本低。

二、核心技术与参数

1. 电气性能

   • 额定电压：24 V DC，最大输入电压36 V DC，输入功率3 W，确保在过压、欠压等异常情况下稳定工作。
   • 保护等级：IP67防护等级，防尘防水性能优异，适用于工业现场复杂环境（如粉尘、潮湿或临时性浸水场景）。
   • 内部参数：最大电容1.65 nF，电感1 μH，低通态损耗特性保障信号传输质量，同时兼容HART协议通信。

2. 环境适应性

   • 工作温度范围：-40°C至100°C（T4等级），极端环境下仍可正常运行。
   • 防爆认证：通过Ex d / Ex tD / Ex ia IIC / Ex iaD标准测试，适用于易爆区域（如石油、化工、煤矿等场景）
     。

3. 安全与可靠性

   • SIL 3兼容性：满足功能安全标准，适用于安全相关电路，有效降低系统故障风险。
   • 快速响应：两级保护电路设计，可瞬时分流雷击或电涌能量，保护后端设备不受损坏。

三、应用场景

• 本安电路保护：适用于测量传感器、执行器等本安设备，防止电涌引发的安全事故。
• 现场总线系统：与符合FISCO概念的PROFIBUS、PROFINET等总线系统兼容，保障通信稳定性。
• 危险区域防护：在Ex ia IIC等级区域（如气体爆炸环境）中，提供本质安全型电涌保护。

四、优势总结

S-PT-EX(I)-24DC-3/4"防雷器凭借以下特点，成为工业自动化领域的优选方案：

1. 高防护与兼容性：IP67防护等级与多协议支持，适配复杂工业环境。
2. 安全可靠：SIL 3认证与低电容设计，兼顾功能安全与信号完整性。
3. 灵活部署：管式安装与模块化结构，支持快速替换与维护。

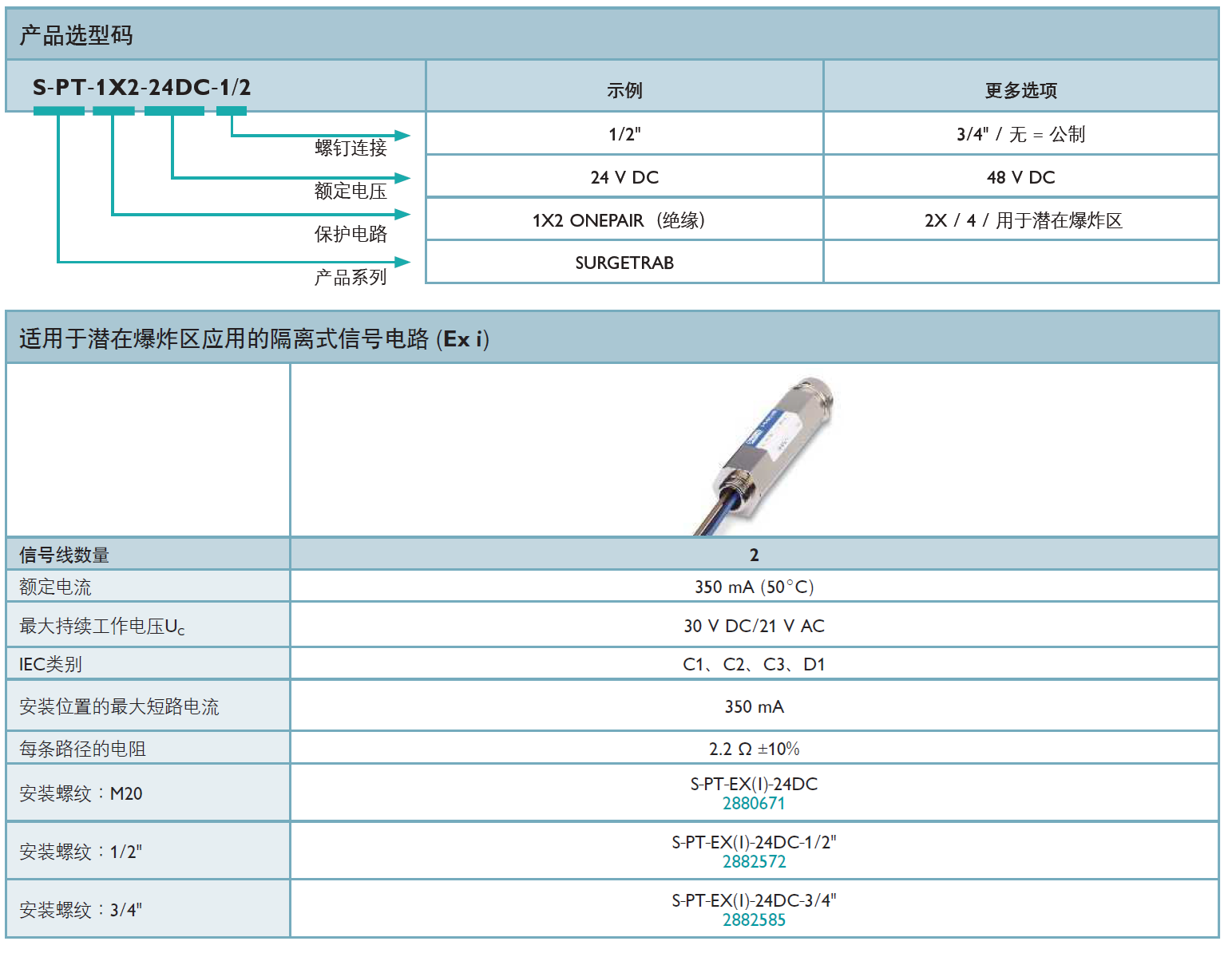

产品型号(货号)：S-PT-EX(I)-24DC(2880671)，S-PT-EX(I)-24DC-1/2"(2882572)，S-PT-EX(I)-24DC-3/4"(2882585)
