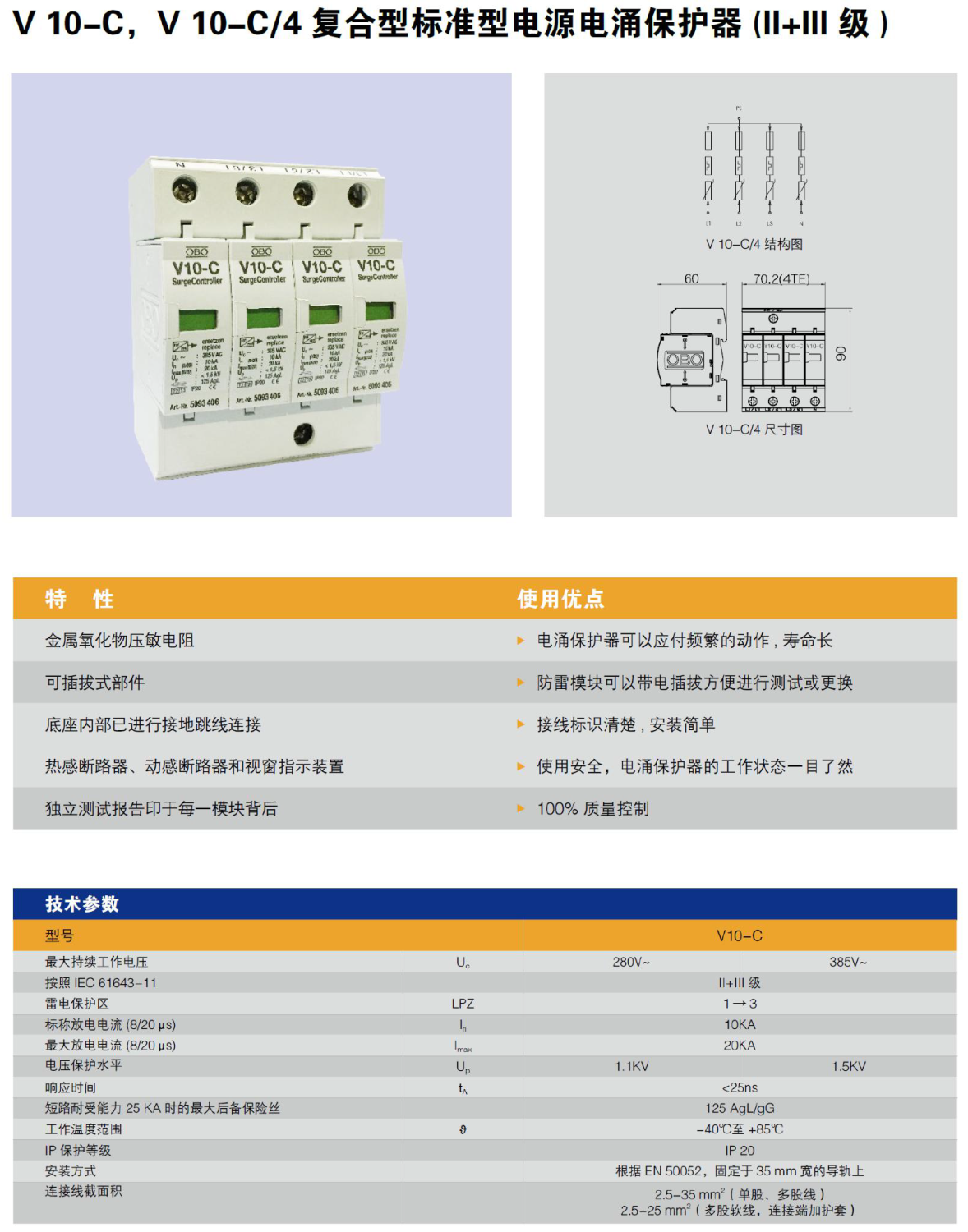

一、产品概述

V10-C/4是符合DIN VDE 0675 Part 6（C级）标准的电涌保护器，专为TN-C-S、TN-S、TT及IT系统设计。其核心采用高非线性氧化锌压敏电阻（α>30），响应时间短至25纳秒，可有效限制瞬态过电压至设备耐受范围。模块化设计支持1-4片组合安装，适配35mm导轨，便于维护与扩展。

---

二、核心性能参数

• 标称放电电流（In）：10kA（8/20μs），最大放电电流（Imax）：20kA，可承受单次雷击冲击。
• 电压保护水平（Up）：1.8kV（In时），显著降低设备损坏风险。
• 最大持续运行电压（UC）：385V AC/505V DC，兼容多种电网环境。
• 故障指示：内置绿色/红色视窗，模块失效时自动切换并触发报警。

---

三、应用场景

1. 建筑配电系统：适用于LPZ1与LPZ2、LPZ2与LPZ3区交界处的分配电柜，保护敏感电子设备（如通信基站、数据中心）。
2. 工业环境：应对电机、PLC等设备的雷电感应过电压，确保生产线连续运行。
3. 通信与交通：用于通信基站、铁路信号系统等场景，符合IEC 61643-1标准。

---

四、创新设计亮点

1. 可插拔模块化：支持带电更换，减少停机时间，提升维护效率。
2. NPE防爆模块：增强对电网制式的适应性，防止反向插入，确保安装安全。
3. 集成遥信报警（FS）：通过常开触点远程传输故障信号，实现集中监控。

---

五、安装与维护

• 安装便捷：35mm导轨安装，多模块间已预接接地跳线，仅需单点接地。
• 寿命保障：金属氧化物压敏电阻耐受频繁动作，配合热脱扣器实现过载保护。

---

六、总结

V10-C/4 OBO电涌保护器凭借C级防护等级、高通流容量及智能化设计，为复杂电网环境提供全面防护。无论是新建项目还是老旧系统升级，其模块化、易维护的特性均能显著降低雷电风险，是电气设备安全运行的可靠选择。

产品型号：V10-C/4
