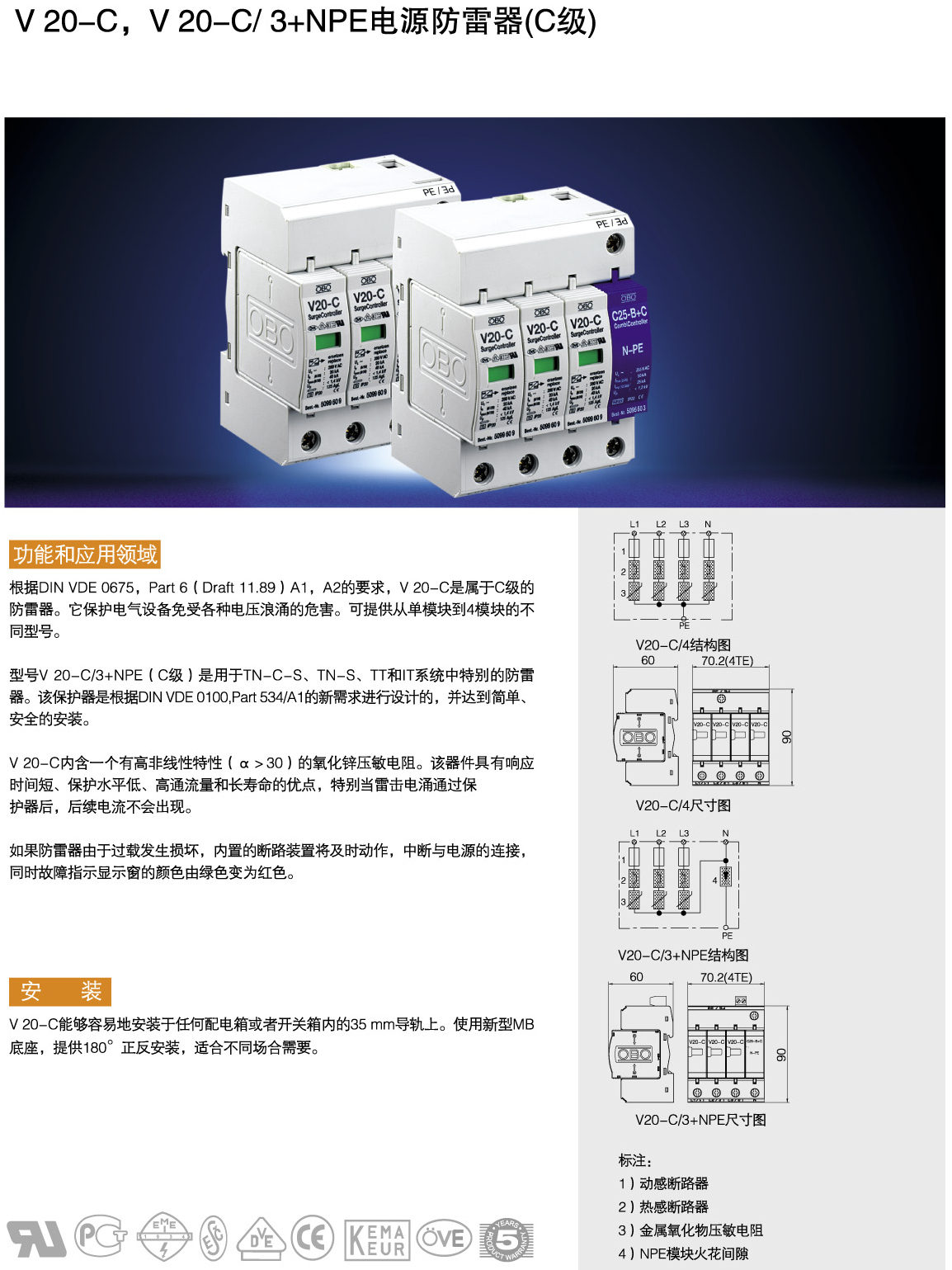

一、产品概述

V20-C/3+NPE是OBO针对C级电涌保护需求设计的模块化防雷器，适用于TN-C-S、TN-S、TT和IT等电网系统。其核心采用高非线性氧化锌压敏电阻（α>30），响应时间小于25纳秒，可有效吸收雷击、电网切换等产生的瞬时过电压，保护后端设备免受损害。

---

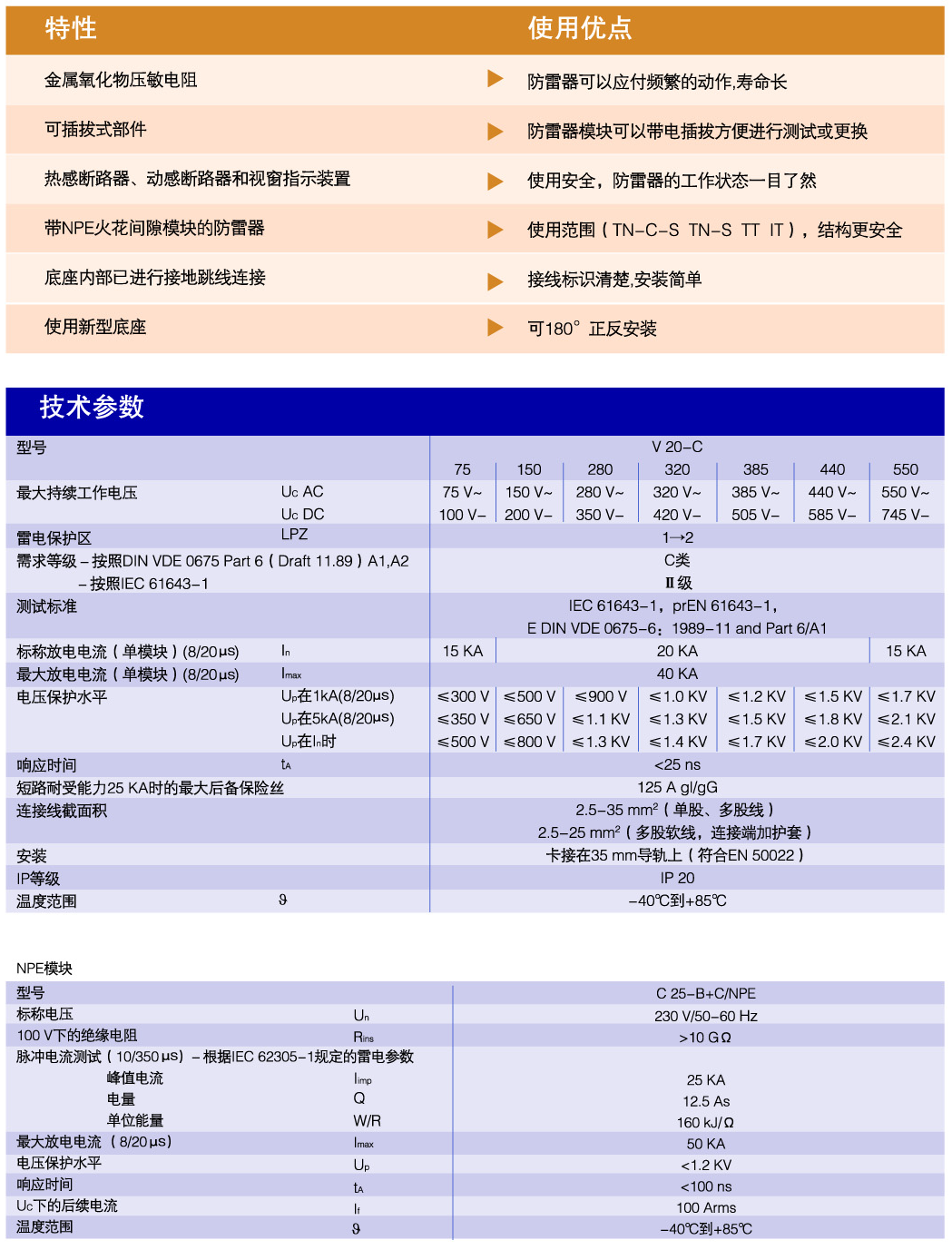

二、技术特点

1. 高防护等级

   • 标称放电电流（In）：20kA（8/20μs），最大放电电流（Imax）达40kA，满足严苛的雷电防护需求。
   • 电压保护水平（Up）：在5kA（8/20μs）时低于1.0kV，显著降低设备受损风险。
   • 响应时间：<25ns，快速切断异常电流。

2. 模块化与智能化设计

   • 支持1-4模块扩展，适配不同容量需求。
   • 内置热感断路装置，故障时自动切断电源并触发红色故障指示灯，同时提供声光报警功能。
   • 可插拔式结构支持带电更换模块，便于维护。

3. NPE模块增强防护

   • 配备NPE（非对称脉冲保护）模块，专为TT/IT系统设计，可同时作为B级和C级保护，节省安装空间并降低成本。

---

三、典型应用场景

1. 工业与智能建筑

   • 适用于石化、电力、通信等强雷区场景，如中科炼化等大型项目，保障关键设备稳定运行。
   • 智能大厦配电箱中用于LPZ1-LPZ2区过渡防护，保护服务器、网络设备等精密仪器。

2. 公共设施与交通

   • 机场、地铁等交通枢纽的电力系统防护，防止雷电对控制系统造成干扰。
   • 医院手术室、数据中心等生命线工程，确保设备连续性与患者安全。

---

四、安装与维护

1. 安装要求

   • 需安装在35mm标准导轨上，接线长度建议≤50cm，接地线≥16mm2。
   • 前端建议串联32A A类空开，增强系统安全性。

2. 维护建议

   • 定期检查故障指示灯状态，红色报警需立即更换模块。
   • 结合智能监测系统（如OBO状态采集终端），实现远程故障预警与数据分析。

---

五、核心优势

• 兼容性广：适配多种电网制式，简化复杂系统布线。
• 高可靠性：氧化锌压敏电阻耐老化、通流容量大，寿命可达10年以上。
• 便捷性：模块化设计降低维护成本，符合DIN VDE 0100等国际标准。

---

结语
OBO V20-C/3+NPE电涌保护器凭借其先进的技术、灵活的配置及可靠的防护能力，成为现代防雷系统中的标杆产品。无论是工业环境还是智能建筑，其模块化、智能化特性均可为电气设备提供全方位的浪涌防护，助力用户实现安全、高效的运营目标。

产品型号：V20-C/3+NPE-75V，V20-C/3+NPE-150V，V20-C/3+NPE-280V，V20-C/3+NPE-320V，V20-C/3+NPE-385V，V20-C/3+NPE-440V，V20-C/3+NPE-550V，C25-B+C/NPE
