一、产品概述

MCD50-B/3+NPE是OBO针对B级防雷需求设计的紧凑型电涌保护器，适用于电源系统的第一级防护。其核心采用多电极石墨堆叠技术，结合防爆模块设计，可在强雷电环境下有效分流雷电流，保护后级设备免受瞬态过电压损害。该产品符合DIN VDE 0675 Part6和IEC 61643-1标准，适用于LPZ 0-2雷电保护区。

---

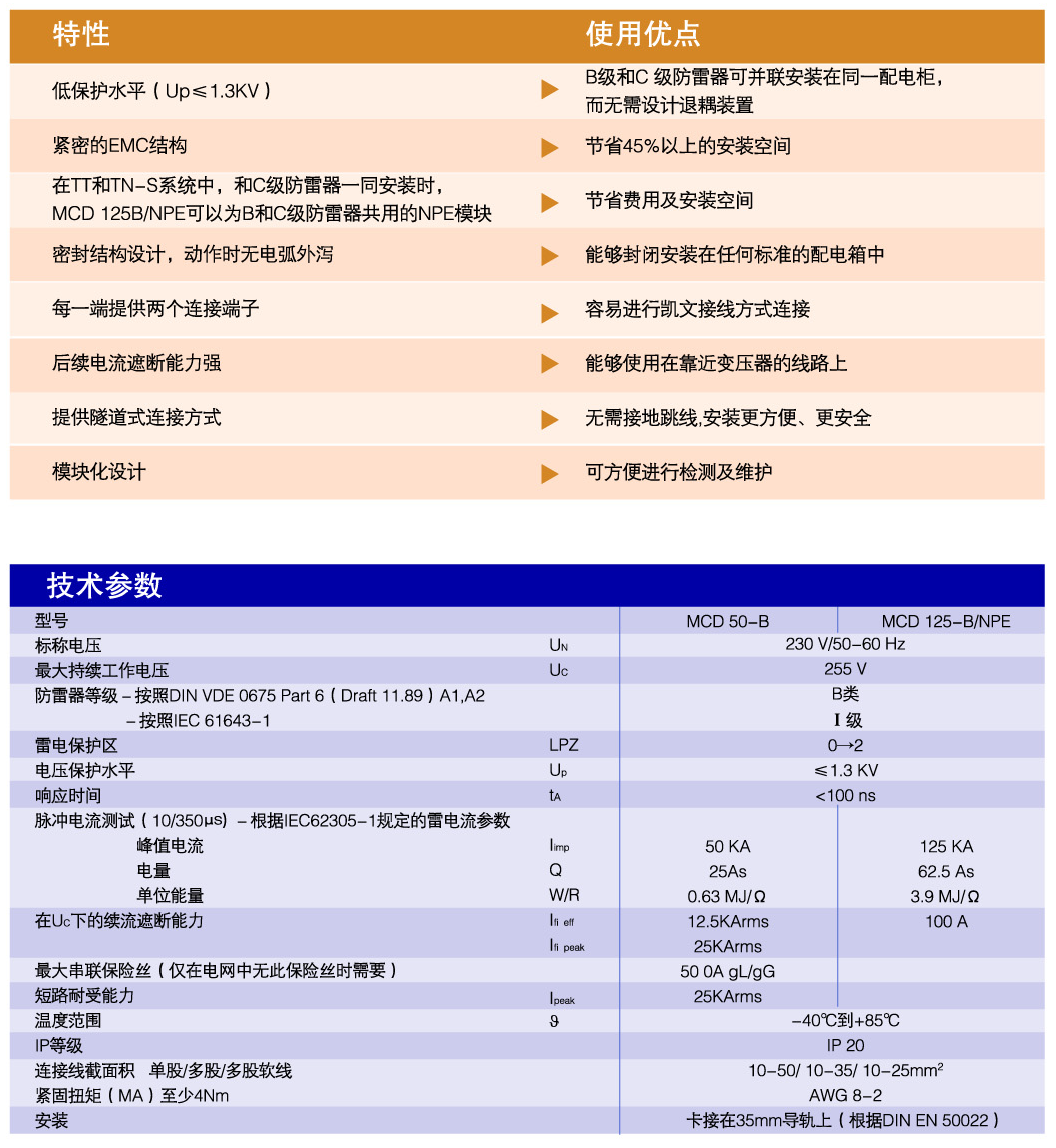

二、技术参数与性能优势

1. 核心参数

   • 标称电压（Un）：230V/50-60Hz，适配常规交流电源系统。
   • 最大放电电流（Iimp）：50kA（10/350μs波形），可承受极端雷击冲击。
   • 电压保护水平（Up）：<1.3kV，显著低于行业标准，有效保护后级设备。
   • 响应时间（tA）：<100ns，近乎瞬时响应雷电威胁。

2. 创新设计

   • 紧凑型结构：模块化设计节省45%安装空间，支持与C级防雷器并联安装，无需额外退耦装置。
   • 防爆与耐候性：外壳采用红色强化热塑性玻纤材料，耐温范围-40℃~+85℃，适用于恶劣环境。
   • NPE保护模块：MCD125-B/NPE作为N线与PE线的专用保护单元，支持凯文接线，简化布线。

---

三、典型应用场景

1. 工业与石化领域
   在强雷区（如中科炼化项目），MCD50-B/3+NPE通过整体防雷方案（电源系统、控制室、管道防护等）保障设备安全，降低雷击停机风险。

2. 通信与移动基站
   其紧凑型设计适配小型机房，与C级限压型SPD配合使用，实现多级防护，同时节省空间与成本。

3. 电力配电系统
   在TT或TN-S系统中，NPE模块可同时作为B级和C级保护，简化系统架构。

---

四、安装与维护要点

1. 安装建议

   • 推荐卡接至35mm导轨，支持隧道式安装，最小导线截面积10mm2。
   • 后备保护装置（如空气开关）容量建议63A或100A，确保与供电线路匹配。

2. 注意事项

   • 避免在直流电路中使用，且不可用直流绝缘测试仪检测。
   • 定期检查指示灯状态，失效时需立即更换。

---

五、总结

OBO MCD50-B/3+NPE凭借其高能量通流能力、紧凑型设计与智能化兼容性，成为现代防雷系统的优选方案。无论是工业场景的可靠性保障，还是通信基站的灵活部署，该产品均能提供高效、安全的防护，助力用户降低雷电风险，提升系统稳定性。

产品型号：MCD50-B/3+NPE，MCD50-B，MCD125-B/NPE
