一、设计原则与规范依据

1. 综合防护原则
   方案遵循《建筑物防雷设计规范》（GB 50057）及《石油库设计规范》（GB 50074），采用“前端拦截+传输屏蔽+末端精细保护”策略，构建覆盖直击雷、感应雷及地电位反击的全链路防护体系。

2. 负荷分级与供电可靠性
   消防自控系统属于一级负荷中特别重要负荷，需采用双路市电+UPS不间断电源+柴油发电机组冗余设计，确保雷电期间持续供电。关键设备（如PLC控制器、气体探测器）增设独立应急电源，严禁与其他负荷接入同一供电系统。

二、直击雷防护方案

1. 接闪器部署

   • 在油罐区、消防泵房等关键区域安装φ30mm镀锌圆钢避雷针或避雷带，保护半径≥60米，形成网格化防护。
   • 对高杆灯、可变信息情报板等独立设备增设避雷针或避雷网，确保超出主保护区的设备纳入防护范围

2. 接地系统优化

   • 采用垂直接地极+水平接地网组合方案，接地电阻≤1Ω（高土壤电阻率区域采用降阻剂），接地网面积≥50m×50m。
   • 油罐区接地网与消防系统接地网连接，设置局部等电位端子板连接金属管道、设备外壳等。

三、内部防雷措施

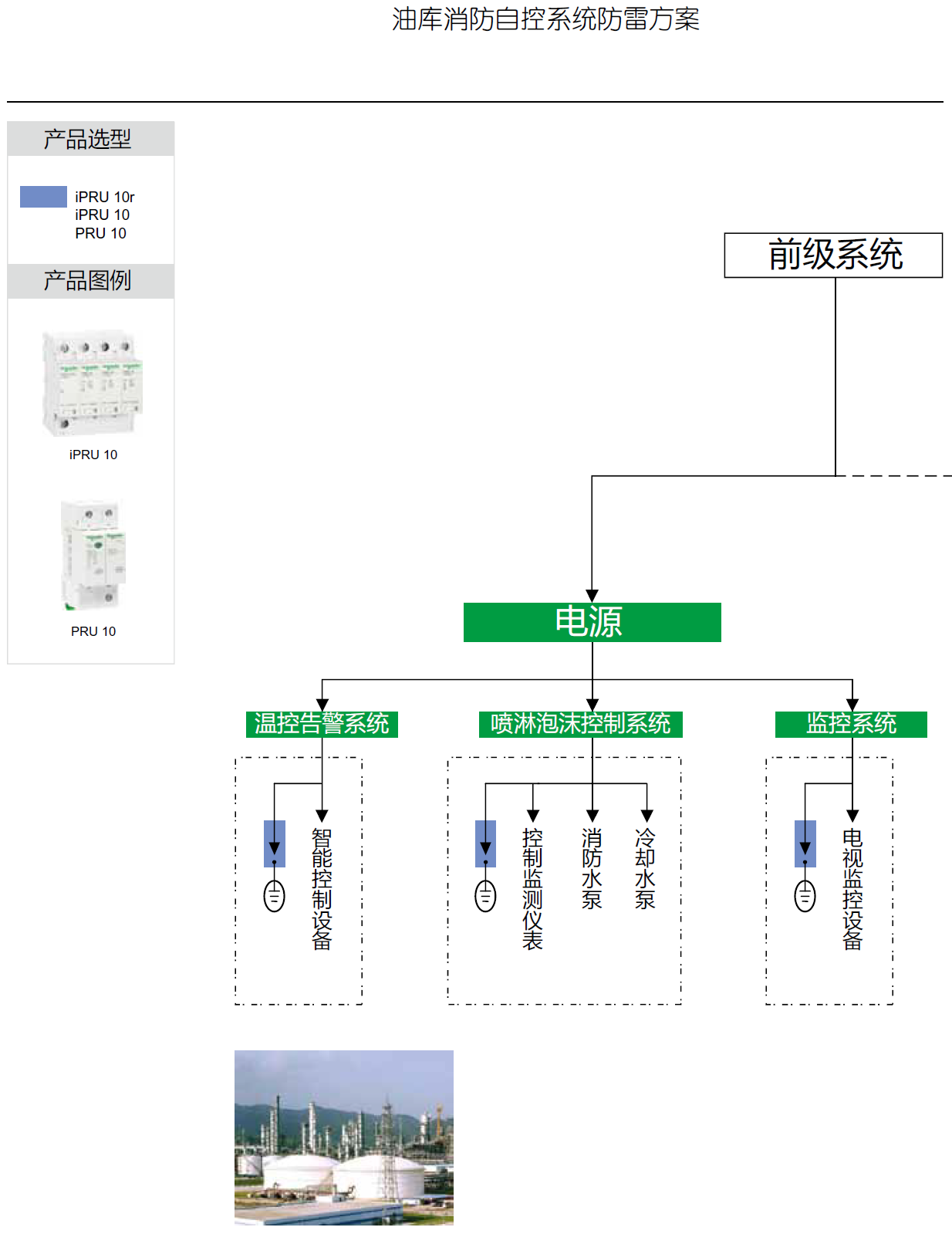

1. 多级SPD配置

   • 一级防护（总配电房）：安装三相电源避雷箱（通流容量80kA@8/20μs），保护UPS及总配电柜。
   • 二级防护（消防控制室）：配置模块式电源电涌保护器（通流容量40kA），覆盖PLC控制器、气体探测器等设备。
   • 三级防护（设备前端）：终端设备加装精细电源防雷插座（通流容量10kA），限制残压至设备耐受范围。

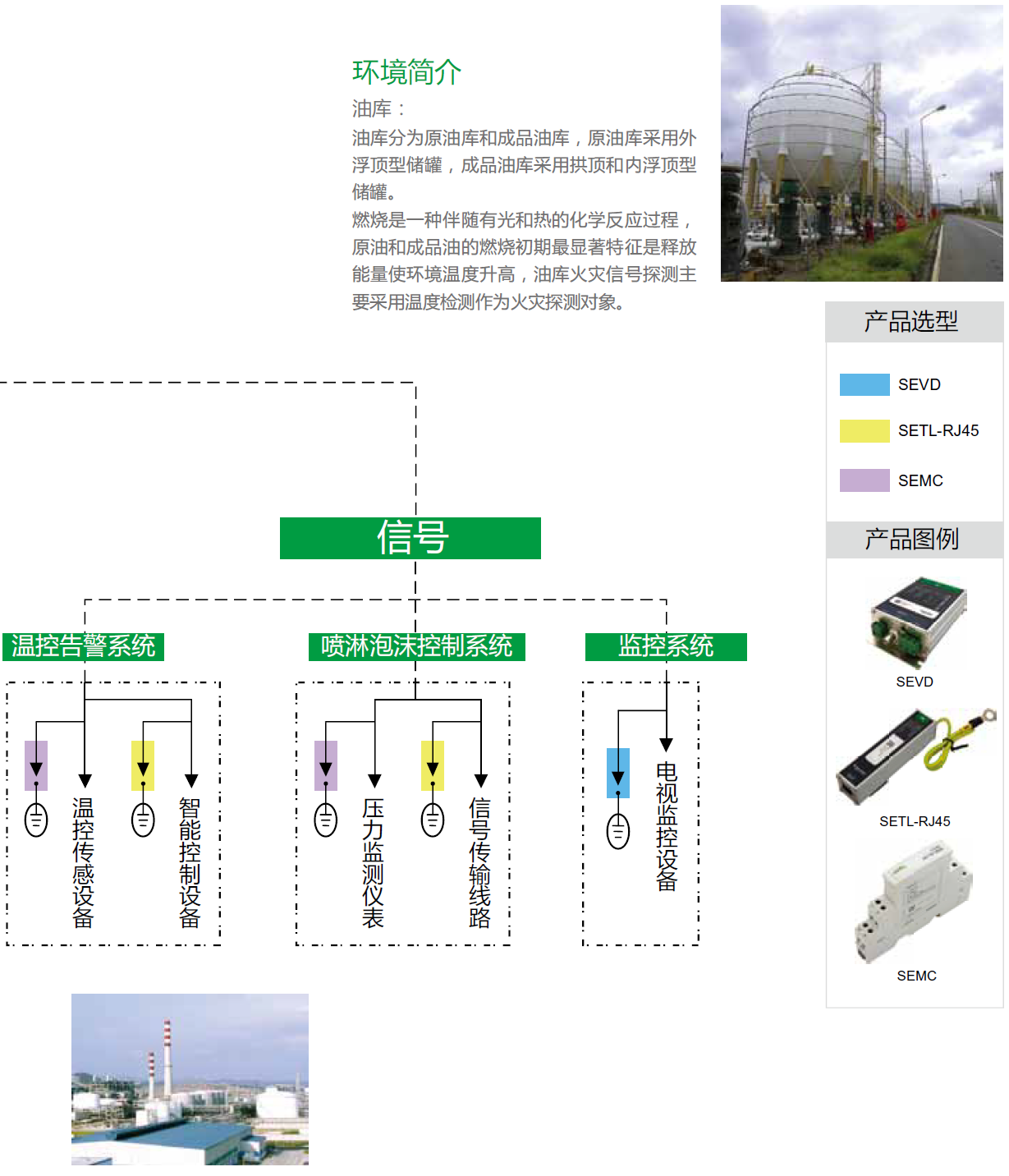

2. 信号线路防护

   • 消防报警总线、气体传感器信号线加装华保防雷系列信号防雷器，抑制雷电感应过电压。
   • 采用屏蔽电缆并就近接地，减少电磁干扰。

3. 等电位连接与屏蔽

   • 消防控制室金属走线架、设备外壳与等电位端子板连接，形成屏蔽环境。
   • 油罐区金属栏杆、管道与接地网连接，消除电位差。

四、智能监测与长效运维

1. 物联网集成

   • 部署防雷云平台，实时监测雷电活动、接地电阻及SPD状态，联动关闭非必要设备并启动应急程序。
   • 历史雷电数据存储6个月，支持导出分析，优化防护策略。

2. 定期检测与维护

   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 雷雨季前完成防雷装置检测，确保设备有效性。

五、实施案例与成本效益

1. 某油库消防系统改造案例

   • 在总配电房安装CSHBFL-M385/25G一级SPD，消防控制室配置CSHBFL-M385/40二级SPD，终端设备加装CSHBFL-M385/20三级SPD，设备故障率降低35%。

2. 成本效益

   • 初始投资约15万元（含防雷器、接地施工及智能监测设备），设备损坏率预计降低至1.5%以下，2年内收回成本。

结语

油库消防自控系统防雷方案通过“多级防护+智能监测+全场景适配”，实现从直击雷拦截到信号传输的全链路保护。无论是应对极端天气、电网波动，还是保障油库安全，该方案均能显著降低雷电灾害风险，提升系统可靠性。

油库消防自控系统防雷设计依据

GB 50057-2010《建筑物防雷设计规范》
GB 15599-2009《石油与石油设施雷电安全规范》
GB 50074-2002《石油库设计规范》
IEC 62305《雷电保护标准》
SYN5225-2005《石油与天然气钻井、开发、储运防火防爆安全管理规范》
GB50160-2008《石油化工企业设计防火规范》
