一、设计原则与规范依据

1. 综合防护原则
   方案遵循“前端拦截+传输屏蔽+末端精细保护”策略，通过接闪器、接地系统、SPD（电涌保护器）及等电位连接，实现雷电流安全泄放。
2. 负荷分级与供电可靠性
   商务楼属于一级负荷中特别重要负荷，需配置双路市电+UPS+柴油发电机组冗余供电，关键设备（如数据中心、通信系统）增设独立应急电源。

二、外部防雷措施

1. 接闪器部署
   • 在屋顶安装避雷带或避雷网（网格尺寸≤10m×10m），保护半径覆盖整个建筑。
   • 高层建筑采用多级避雷针系统，确保保护范围无死角。
2. 接地系统优化
   • 采用垂直接地极+水平接地网组合方案，接地电阻≤1Ω（高土壤电阻率区域采用降阻剂），接地网面积≥50m×50m。
   • 所有金属管道、设备外壳与接地网连接，形成等电位网络。

三、内部防雷措施

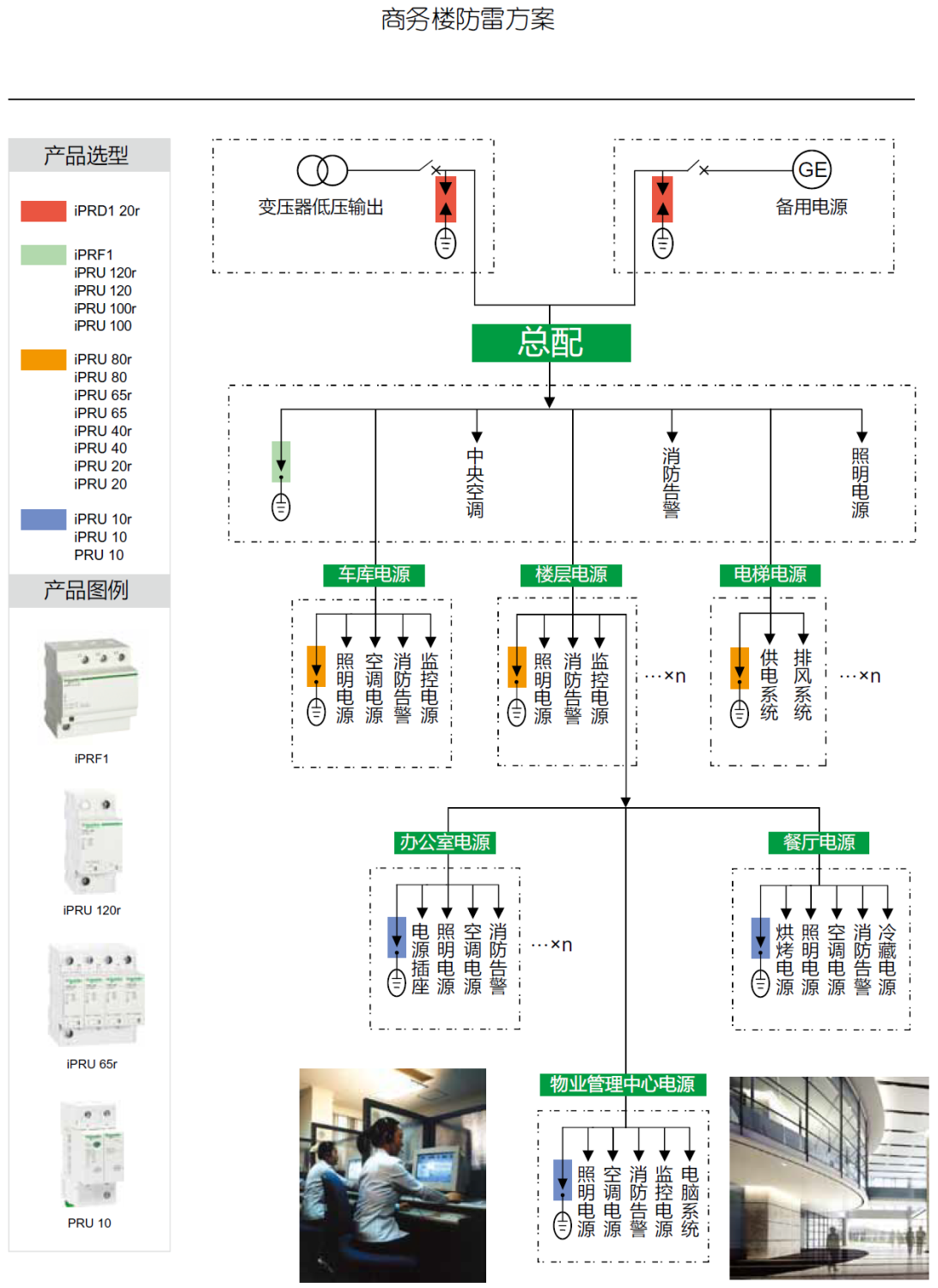

1. 多级SPD配置
   • 一级防护（总配电房）：安装三相电源避雷箱（通流容量80kA@8/20μs），保护UPS及总配电柜。
   • 二级防护（设备机房）：配置模块式电源电涌保护器（通流容量40kA），覆盖服务器、网络设备等。
   • 三级防护（终端设备）：终端设备加装精细电源防雷插座（通流容量10kA），限制残压至设备耐受范围。

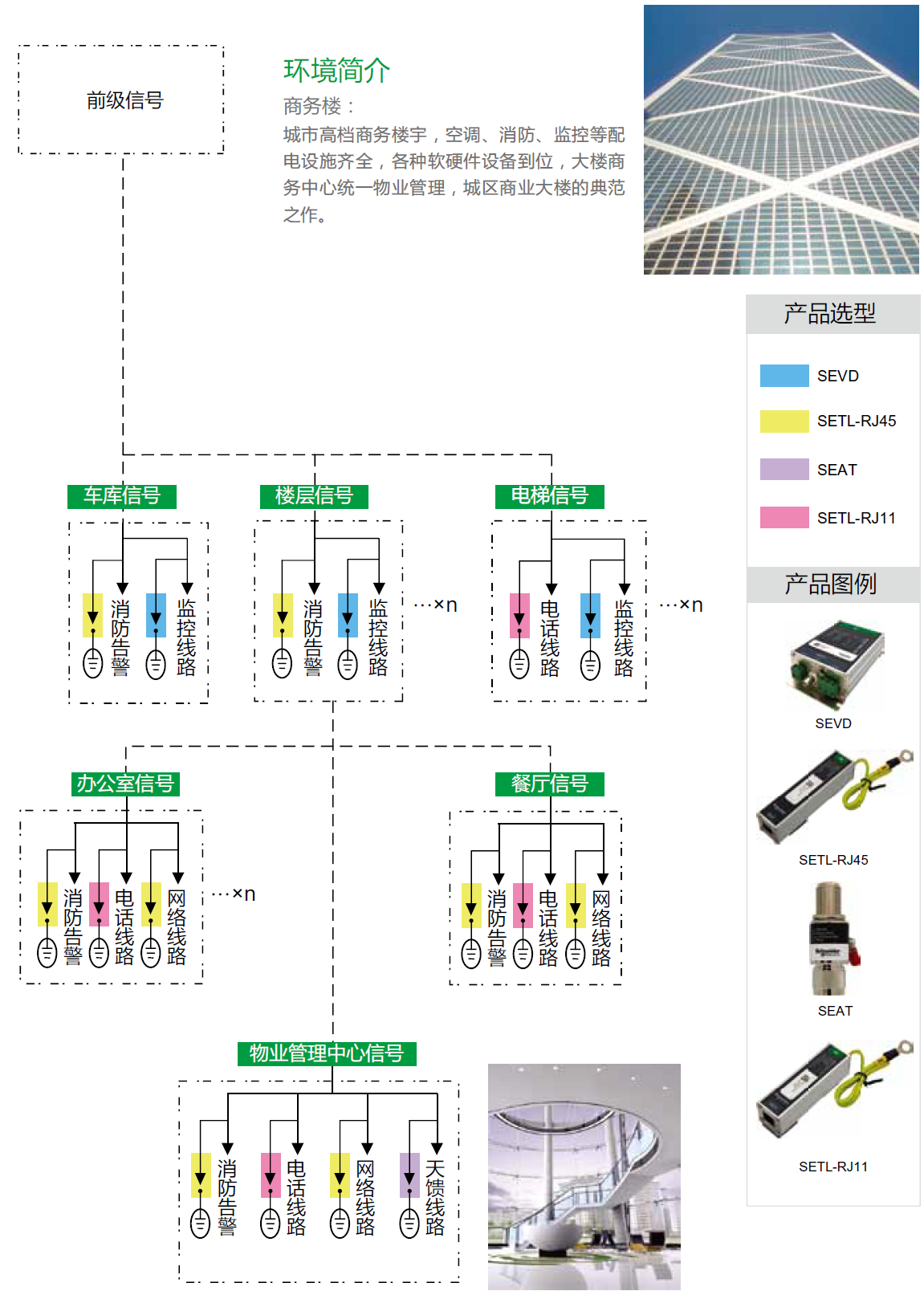

2. 信号线路防护
   • 通信线、监控线采用屏蔽电缆并就近接地，埋地敷设或穿金属管保护。
   • 在信号线入口处安装信号防雷器，抑制雷电感应过电压。

四、智能监测与长效运维

1. 物联网集成
   • 部署防雷云平台，实时监测雷电活动、接地电阻及SPD状态，联动关闭非必要设备并启动应急程序。
   • 历史雷电数据存储6个月，支持导出分析以优化防护策略。
2. 定期检测与维护
   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 雷雨季前完成防雷装置检测，确保设备有效性。

五、实施案例与成本效益

1. 某超高层商务楼案例
   • 在总配电房安装CSHBFL-M385/25G一级SPD，设备机房配置CSHBFL-M385/40二级SPD，终端设备加装CSHBFL-M385/20三级SPD，设备故障率降低40%。
2. 成本效益
   • 初始投资约30万元（含防雷器、接地施工及智能监测设备），设备损坏率预计降低至1.2%以下，2年内收回成本。

结语

商务楼防雷方案通过“多级防护+智能监测+全场景适配”，实现从直击雷拦截到信号传输的全链路保护。结合定期检测、员工培训及应急预案演练，可显著降低雷电灾害风险，保障运营连续性与公共安全。

建筑类防雷方案设计依据

GB50343-2012《建筑物电子信息系统防雷技术规范》
GB 50174-2008《电子计算机机房设计规范》
YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》
GB50057-2010 《建筑物防雷设计规范》
GB50169-2006《电气装置安装工程接地装置施工及验收规范》
IEC1024-1:1993《Protection of Structures against Lightning》
IEC664-1:1992-02《Insulation coordination for equipment withinlow-voltage systems》
IEC 364-4:1993-02《Electrical installations of buildings》
