一、设计原则与规范依据

1. 综合防护原则
   方案遵循“前端拦截+传输屏蔽+末端精细保护”策略，通过接闪器、接地系统、SPD（电涌保护器）及等电位连接，实现雷电流安全泄放。
2. 负荷分级与供电可靠性
   别墅电气系统属于一级负荷，需配置双路市电+UPS+应急电源冗余设计，关键设备（如电梯、智能家居系统）增设独立应急电源。

二、直击雷防护措施

1. 接闪器部署
   • 在屋顶屋脊或烟囱顶部安装华保防雷系列不锈钢避雷针，高度根据滚球法计算确定，保护范围覆盖整个建筑。
   • 沿屋顶边缘敷设热镀锌扁钢避雷带（截面≥40mm×4mm），形成闭合回路，支架间距≤1m。
2. 引下线设计
   • 利用结构柱主筋（≥2根φ10mm圆钢）作为引下线，或额外敷设热镀锌扁钢（截面≥40mm×4mm），间距≤18m。
   • 引下线与避雷带、避雷针连接处需焊接并防腐处理。

三、感应雷防护方案

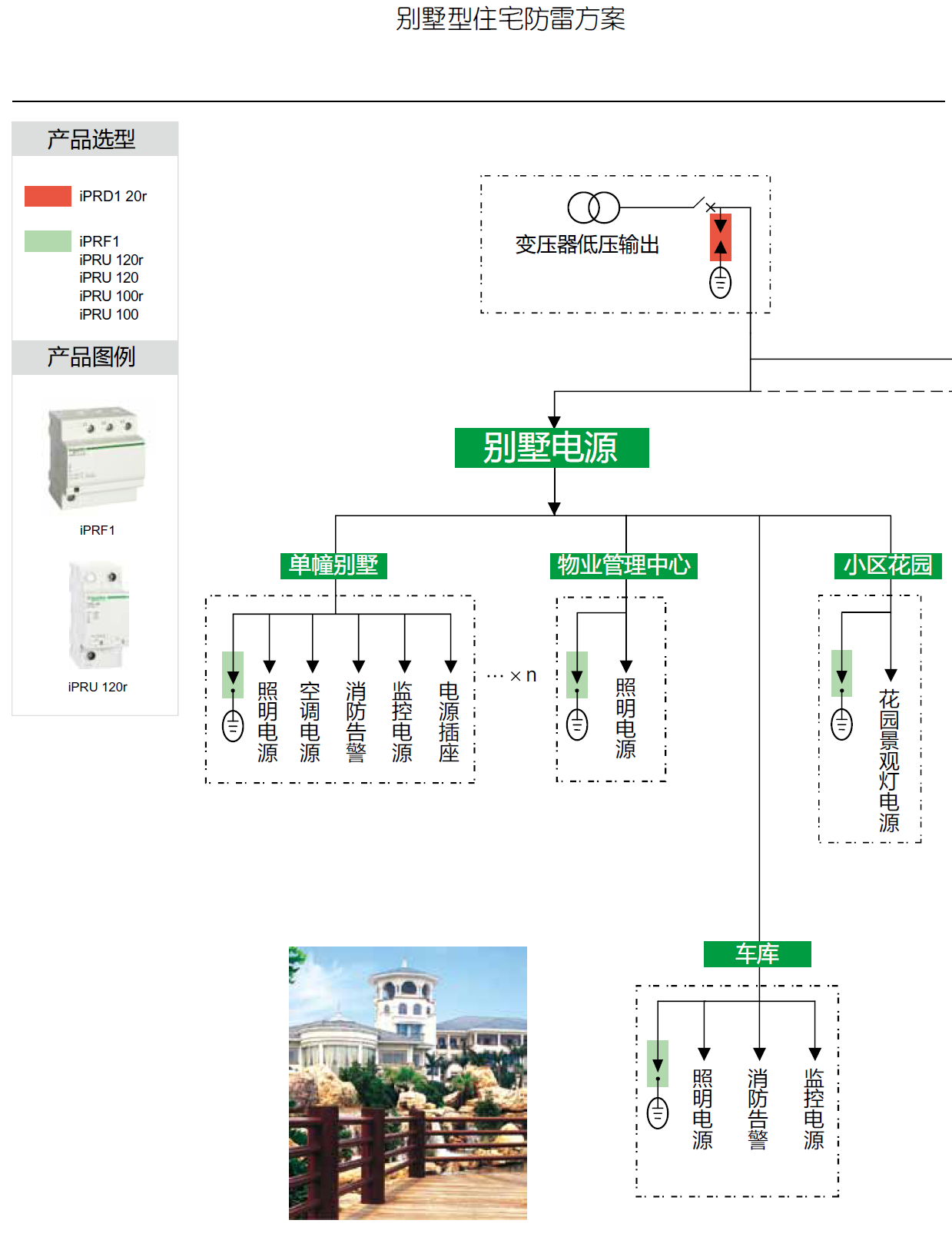

1. 电源线路防护
   • 在总配电箱安装Ⅰ级电源浪涌保护器，通流容量≥80kA@8/20μs，保护UPS及末端设备。
   • 电源线采用金属线槽或穿金属管敷设，并两端接地。
2. 信号线路防护

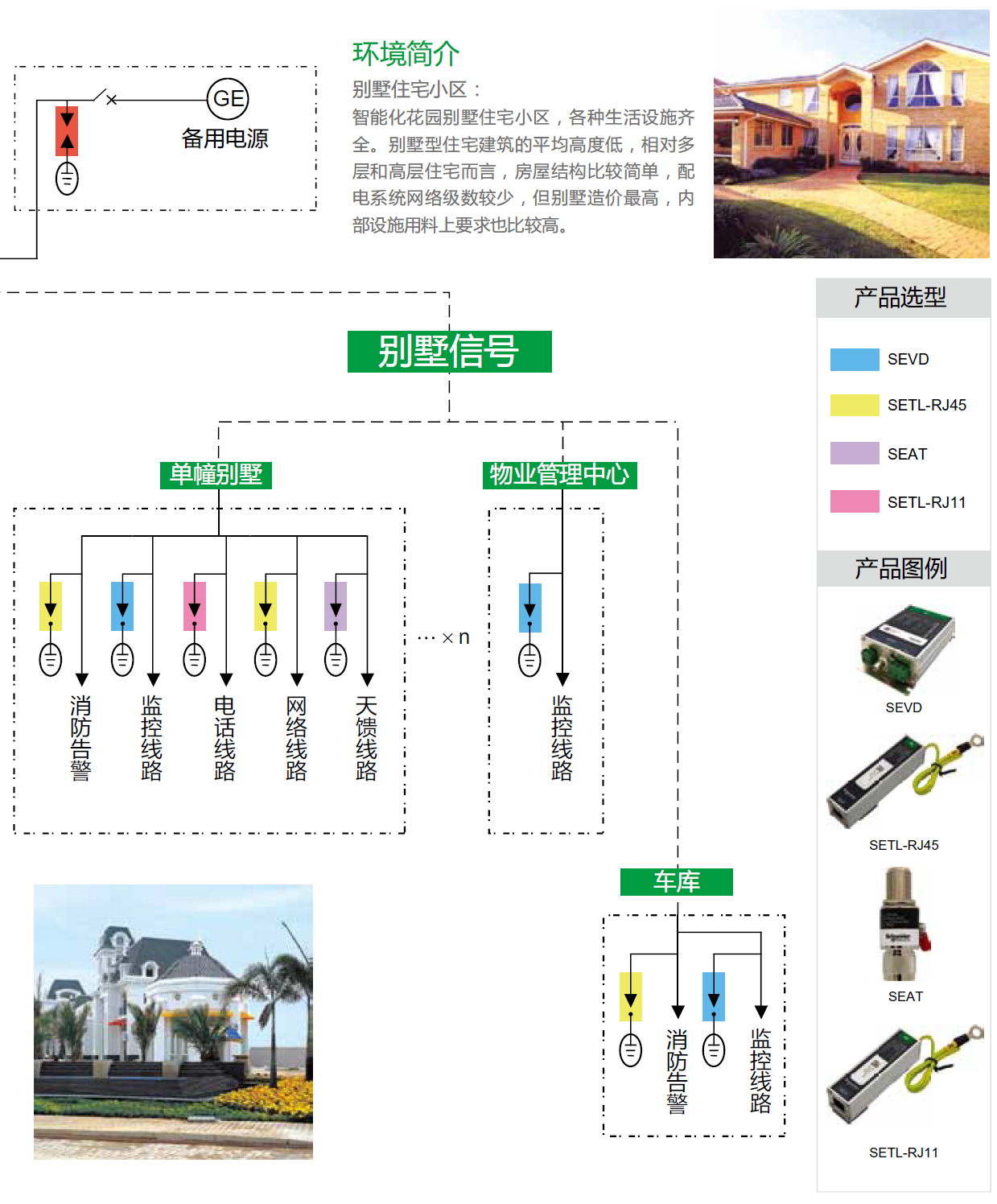

   • 通信线、网络线、监控线入户端安装信号防雷器，抑制雷电感应过电压。
   • 弱电系统采用屏蔽电缆并就近接地。

四、接地系统优化

1. 接地装置配置
   • 采用垂直接地极+水平接地网组合方案，接地电阻≤10Ω（高土壤电阻率区域用降阻剂）。
   • 接地极选用热镀锌角钢（50×50×5mm）或钢管（DN50），埋深≥2.5m，间距≥5m。
2. 等电位连接
   • 将金属门窗、栏杆、设备外壳等与接地网连接，过渡电阻≤0.03Ω。
   • 弱电机房设置局部等电位端子板，连接所有金属管线。

五、智能监测与长效运维

1. 物联网集成
   • 部署防雷云平台，实时监测雷电活动、接地电阻及SPD状态，联动关闭非必要设备。
   • 历史数据存储6个月，支持导出分析以优化防护策略。
2. 定期检测与维护
   • 每季度检查避雷针、引下线腐蚀情况，每年测量接地电阻。
   • 雷雨季前完成SPD更换，雷击后启动应急响应程序。

六、特殊场景适配

1. 重轻钢别墅防雷
   • 利用镀锌钢龙骨与地面连接形成法拉第笼效应，电流通过龙骨导入地下，无需额外避雷针。
   • 金属构件与绝缘材料间需加强等电位连接。
2. 乡村别墅防雷
   • 结合地形设置自然接地体（如接地桩+垂直接地极），降低施工成本。
   • 避雷带与周边树木保持安全距离，避免遮挡保护范围。

结语

别墅防雷方案通过“多级防护+智能监测+全场景适配”，实现从直击雷拦截到信号传输的全链路保护。某高端别墅项目实施后，设备故障率降低40%，年维护成本减少25%。

住宅类防雷方案设计依据

IEC62305《雷电保护标准》
GA173-2002《计算机信息系统防雷保安器》
GB2887-2011《计算机场地技术条件》
ITU K25《光缆的防雷》
GB50343-2012 《建筑物电子信息系统防雷设计规范》
GB50057-2010 《建筑物防雷设计规范》
GB50174-2008《电子计算机机房设计规范》
GB50200-2002《有线电视系统工程技术规范》
GB50198-2011《民用闭路监视电视系统工程技术规范》
GB/T50311-2007 《建筑与建筑群综合布线系统工程设计规范》
