一、产品概述

OVR T2 1N 40-275S P TS QS是ABB公司研发的第二类（Type 2）电涌保护器，专为低压配电系统设计，适用于三相四线制（3P+N）电网环境。其主要功能是限制瞬态过电压、泄放电涌电流，从而保护后端设备免受雷击或操作过电压的损害。

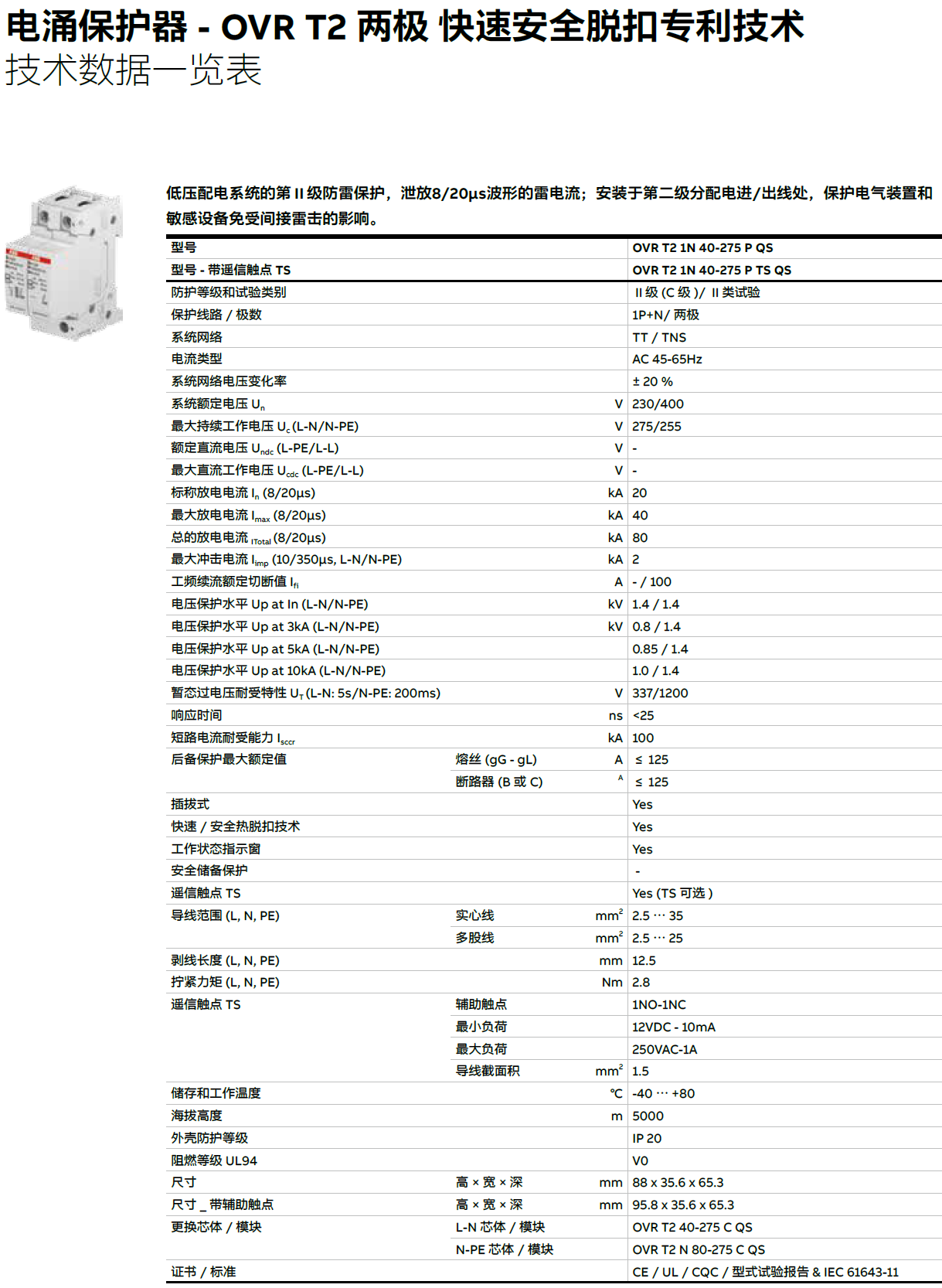

核心参数：

• 最大持续工作电压（Uc）：275V AC

• 标称放电电流（In）：20kA（8/20μs）

• 最大放电电流（Imax）：40kA（8/20μs）

• 电压保护水平（Up）：≤1.5kV（L-N）

• 响应时间：＜25ns

• 工作温度范围：-40°C至+80°C

二、技术特点

1. 高效的多级保护设计
   采用压敏电阻（MOV）与气体放电管（GDT）组合技术，实现对电涌能量的快速吸收与分流，确保设备在极端条件下仍能稳定运行。

2. 模块化结构与热脱扣功能

   • 模块化设计便于安装和维护，支持带电插拔操作。

   • 内置热脱扣装置，在过载或老化时自动断开故障模块，避免火灾风险。

3. 远程状态监控（TS/QS功能）

   • TS（Telecom Signal）：提供干接点信号输出，可集成至监控系统，实时反馈保护器状态。

   • QS（Quick Status）：通过机械指示窗口（绿色/红色）直观显示模块是否正常工作。

4. 环境适应性
   防护等级达IP20，适用于恶劣工业环境；宽温度范围设计满足全球不同气候条件需求。

三、典型应用场景

1. 工业领域
   用于保护生产设备、PLC控制系统、变频器等敏感负载，防止因电网波动导致的停机事故。

2. 商业与公共建筑
   适用于数据中心、医院、机场等场所的配电柜，保障关键设施供电安全。

3. 可再生能源系统
   在光伏电站或风电场的逆变器输入端安装，防范雷击对发电系统的冲击。

四、安装与维护

• 安装要求：

  • 建议并联安装于配电系统主进线端，前端需串联熔断器或断路器（具体规格参考ABB技术手册）。

  • 接地电阻应≤10Ω，确保泄放路径畅通。

• 维护建议：

  • 定期检查状态指示器，发现红色告警需及时更换模块。

  • 每两年进行一次专业检测，评估剩余寿命。

五、产品优势总结

1. 高可靠性：通过IEC 61643-11、UL 1449等国际认证，符合全球安全标准。

2. 智能化管理：支持远程监控，降低运维成本。

3. 长寿命设计：优质材料与先进散热技术延长设备使用寿命。

4. 灵活兼容性：适配多种配电架构，满足不同场景需求。

结语

OVR T2 1N 40-275S P TS QS电涌保护器凭借其高效防护能力、模块化设计及智能化监控功能，成为现代电力系统安全运行的“守护者”。

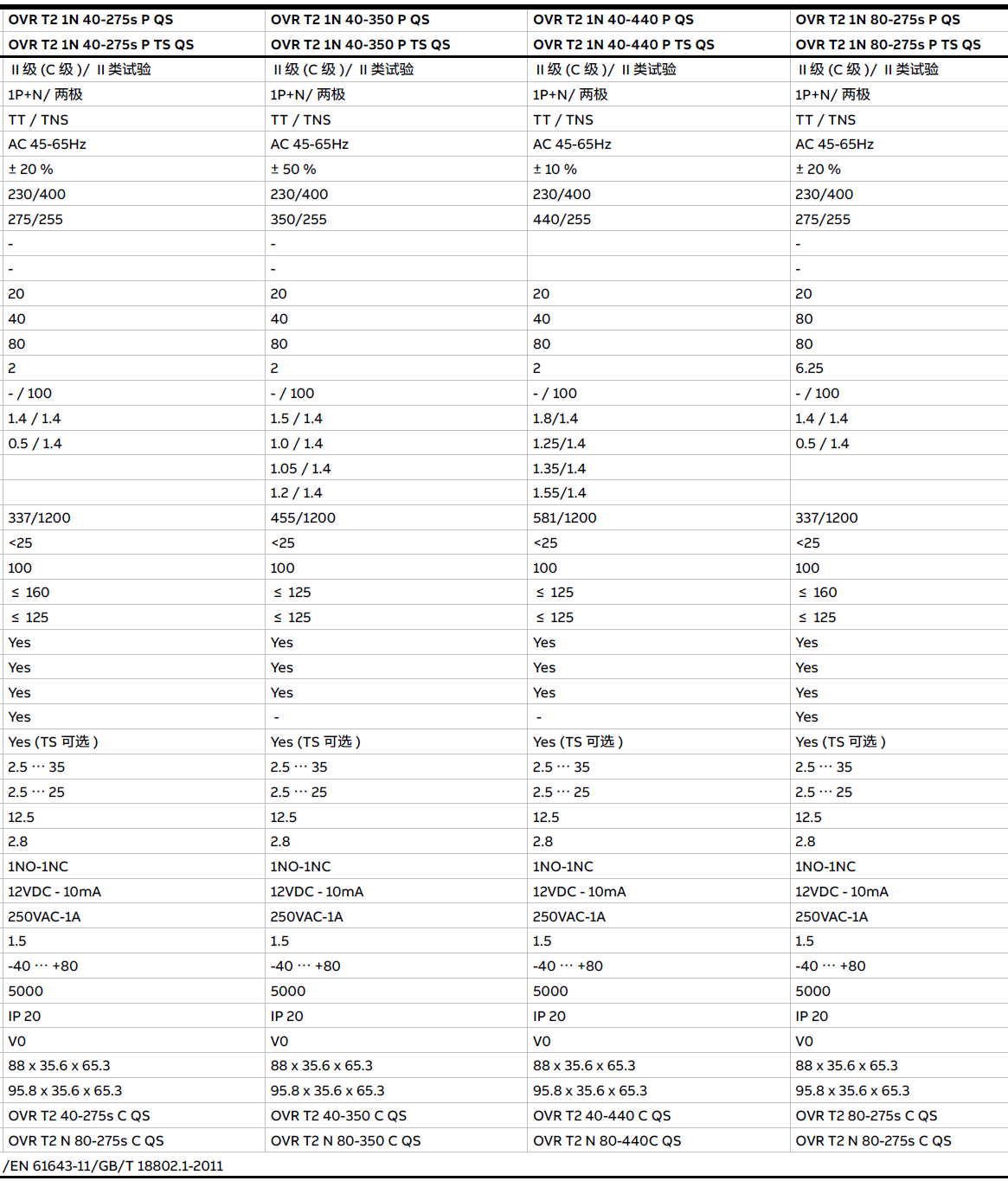

产品型号：OVR T2 1N 40-275 P QS，OVR T2 1N 40-275 P TS QS，OVR T2 1N 40-275S P QS，OVR T2 1N 40-275S P TS QS，OVR T2 1N 40-350 P QS，OVR T2 1N 40-350 P TS QS，OVR T2 1N 40-440 P QS，OVR T2 1N 40-440 P TS QS，OVR T2 1N 80-275S P QS，OVR T2 1N 80-275S P TS QS
