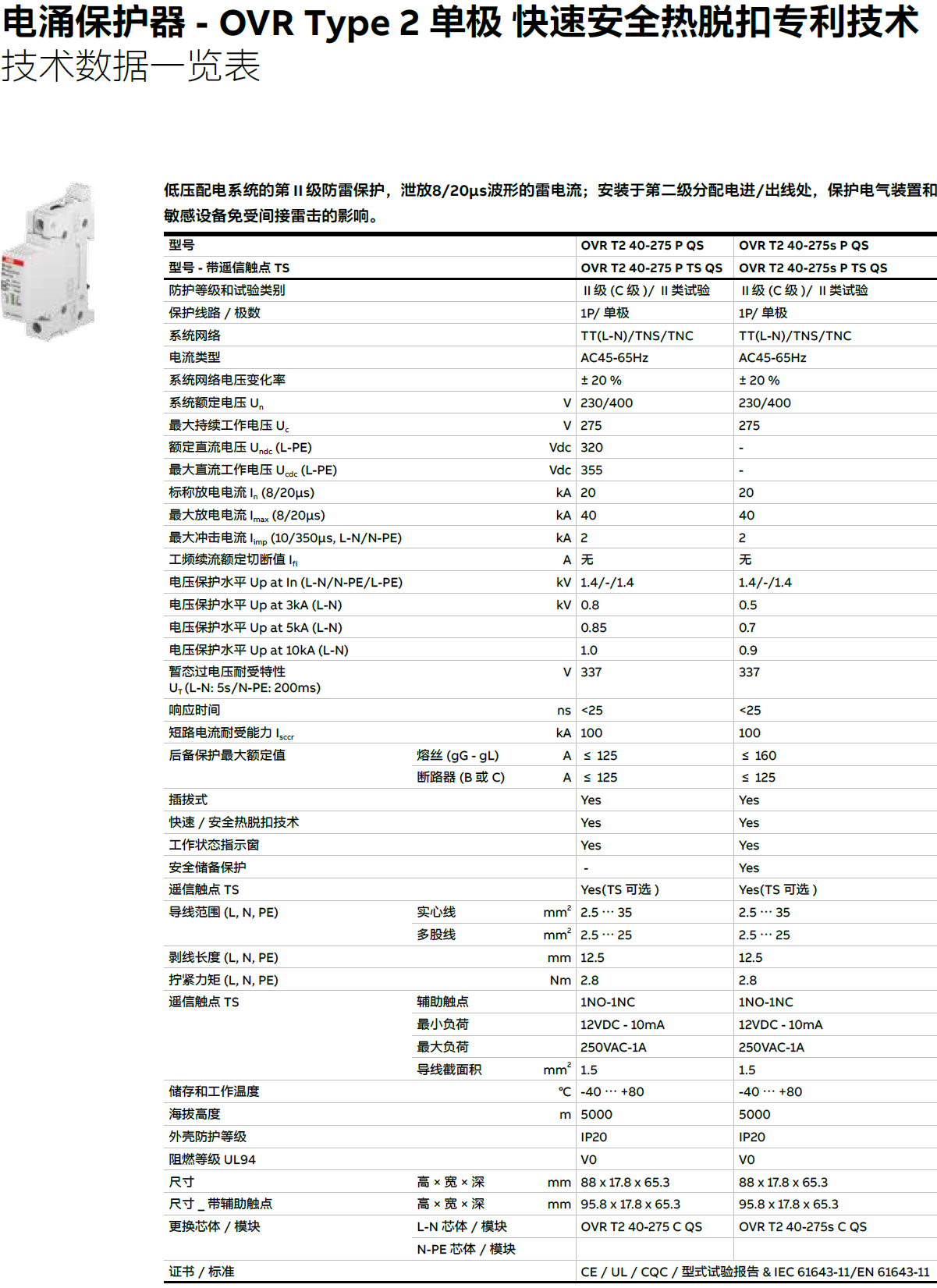

一、产品概述与技术参数

ABB OVR T2 40-275S P TS QS属于Ⅱ类（T2）电涌保护器，适用于低压配电系统的第二级防护。其主要技术特性包括：

• 额定电压：275V（适用于230V交流系统）；

• 标称放电电流（In）：20kA；

• 最大放电电流（Imax）：40kA；

• 响应时间：≤25ns，确保快速抑制电涌；

• 保护模式：L-PE（相线与地线间）的差模保护；

• 热脱扣装置：内置失效指示功能，支持模块化更换设计。

该产品符合IEC 61643-11标准，并通过多项国际认证，适用于工业和商业建筑的配电系统、数据中心等场景。

二、核心功能与设计优势

1. 高效能防护
   该保护器采用氧化锌压敏电阻（MOV）技术，结合ABB专利的灭弧设计，可快速泄放高能电涌电流，同时降低残压值，确保后端设备安全。

2. 模块化与可维护性
   模块化设计支持热插拔更换，无需断电即可维护，显著减少系统停机时间。此外，可视化的状态指示窗（绿色/红色）直观显示设备运行状态，便于运维人员快速排查故障。

3. 宽温适应性
   工作温度范围覆盖-40°C至+80°C，适用于极端环境下的电力设施，如户外变电站或高寒地区工业设备。

三、典型应用场景

1. 工业自动化系统
   在工控领域（如变频器、PLC、伺服电机等设备的配电回路中），该保护器可有效抑制因电网波动或雷击导致的过电压，保障生产连续性。

2. 建筑配电系统
   适用于商业综合体、医院、数据中心等场所的配电箱二级防护，与断路器、接触器配合使用，形成多级保护体系。

3. 可再生能源设施
   在光伏电站或风电场的逆变器输出端，OVR T2系列可防护因雷击或电网谐波引发的设备损坏。

四、选型与安装建议

• 系统匹配：需根据电网类型（TT/TN-S等）选择适配的保护模式，并确保与上级SPD（如T1类）的协调配合；

• 安装位置：建议靠近被保护设备（如配电柜分支回路），以缩短导线长度，降低残压影响；

• 维护周期：定期检查状态指示器，若显示失效（红色），需及时更换模块。


结语

ABB OVR T2 40-275S P TS QS电涌保护器凭借其高防护等级、模块化设计及广泛适用性，成为现代电力系统中可靠的安全屏障。

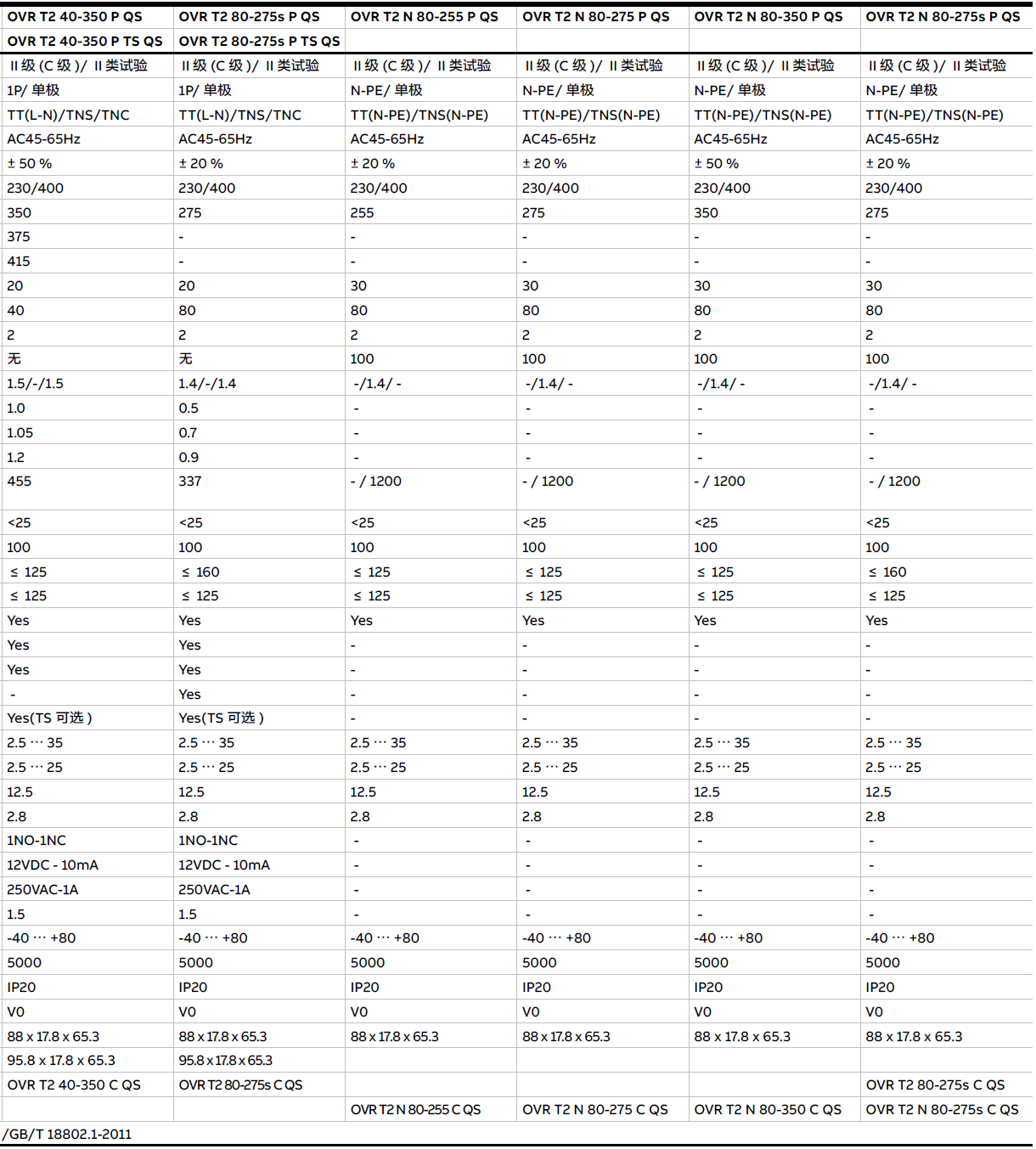

产品型号：OVR T2 40-275 P QS，OVR T2 40-275 P TS QS，OVR T2 40-275S P QS，OVR T2 40-275S P TS QS，OVR T2 40-350 P QS，OVR T2 40-350 P TS QS，OVR T2 80-275S P QS，OVR T2 80-275S P TS QS，OVR T2 N 80-255 P QS，OVR T2 N 80-275 P QS，OVR T2 N 80-350 P QS，OVR T2 N 80-275S P QS
