一、产品概述

DT-UFB-485/BS是一款9芯D-SUB电涌保护适配器，采用模块化设计，可直接卡接至35mm DIN导轨，适用于工业现场布线需求。其外壳采用锌模铸材料，防护等级达IP20，支持宽温运行（-40°C至85°C），适用于严苛的工业环境。

二、核心技术与参数

1. 保护性能

   • 标称放电电流：5kA（8/20μs），总放电电流10kA，可有效吸收雷击或电网瞬变产生的大电流。
   • 残压控制：线芯-线芯间残压≤25V，线芯-地间残压≤55V（In下），显著降低设备损坏风险。
   • 响应时间：≤100ns，快速响应瞬态过电压。

2. 兼容性与安装

   • 支持RS-485通信协议，兼容多种工业设备接口。
   • DIN导轨安装设计，支持灵活扩展，适配控制柜空间限制。

三、应用场景

1. 工业自动化
   在PLC、传感器等设备的RS-485通信线路中，DT-UFB-485/BS可防止雷电沿信号线侵入，保障控制系统稳定运行。

2. 轨道交通
   如郑州城郊铁路项目，菲尼克斯防雷方案通过分级防护（LPZ分区）和精准选型，成功应用于通信、信号系统，实现雷电防护与设备兼容性平衡。

3. 智能电网与光伏系统
   其低残压特性适用于高精度数据传输场景，如光伏逆变器、智能电表等。

四、产品优势

• 高可靠性：通过IEC 61643-21等国际标准认证，满足严苛工业环境要求。
• 易维护性：模块化设计支持热插拔，故障时可快速更换。
• 兼容性广：适配不同品牌设备，减少因雷击导致的通信中断风险。

五、安装与维护建议

• 接地要求：确保防雷器接地端可靠连接至等电位接地网，避免地电位反击。
• 定期检测：建议每年进行一次保护元件状态检查，及时更换老化部件。

结语

菲尼克斯DT-UFB-485/BS凭借其卓越的防护性能、灵活的安装方式及广泛的应用场景，成为工业通信领域防雷保护的优选方案。

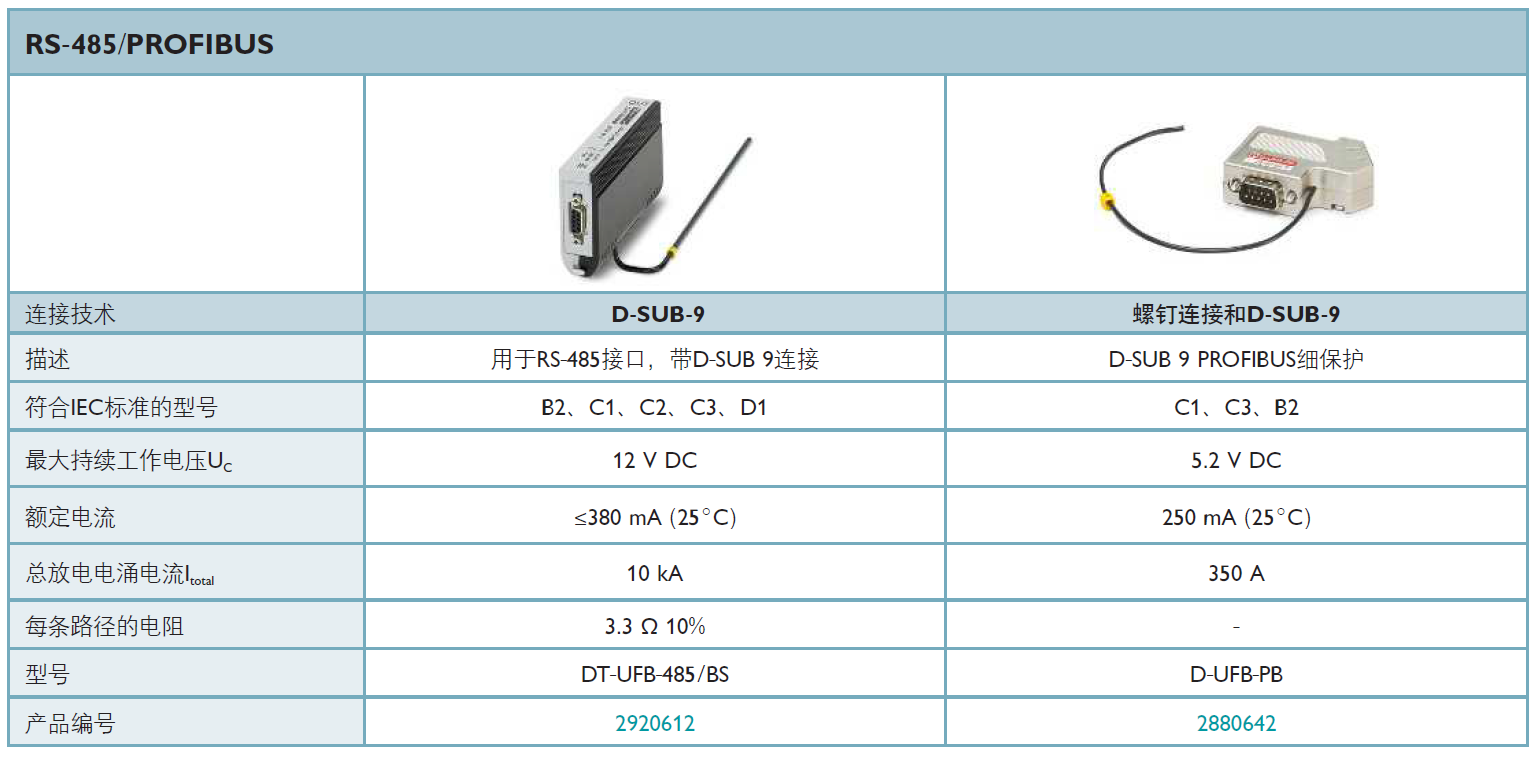

产品型号(货号)：DT-UFB-485/BS(2920612)，D-UFB-PB(2880642)
