一、产品概述

TTC-6P-3-HF-F-M-12DC-PT-I是菲尼克斯针对高频信号传输设计的电涌保护器（Surge Protection Device, SPD），适用于无电源电压的通信接口（如RS-485、以太网等）。其核心特点包括：

1. 紧凑结构：采用DIN导轨模块化设计，宽度仅6 mm，适配狭小空间安装。
2. 多级保护：通过气体放电管（GDT）和瞬态电压抑制器（TVS）组合电路，实现线间（Line-Line）、线地（Line-Ground）及屏蔽层保护。
3. 智能监测：内置多级状态指示灯，可实时显示保护器工作状态（正常、故障或需复位）。

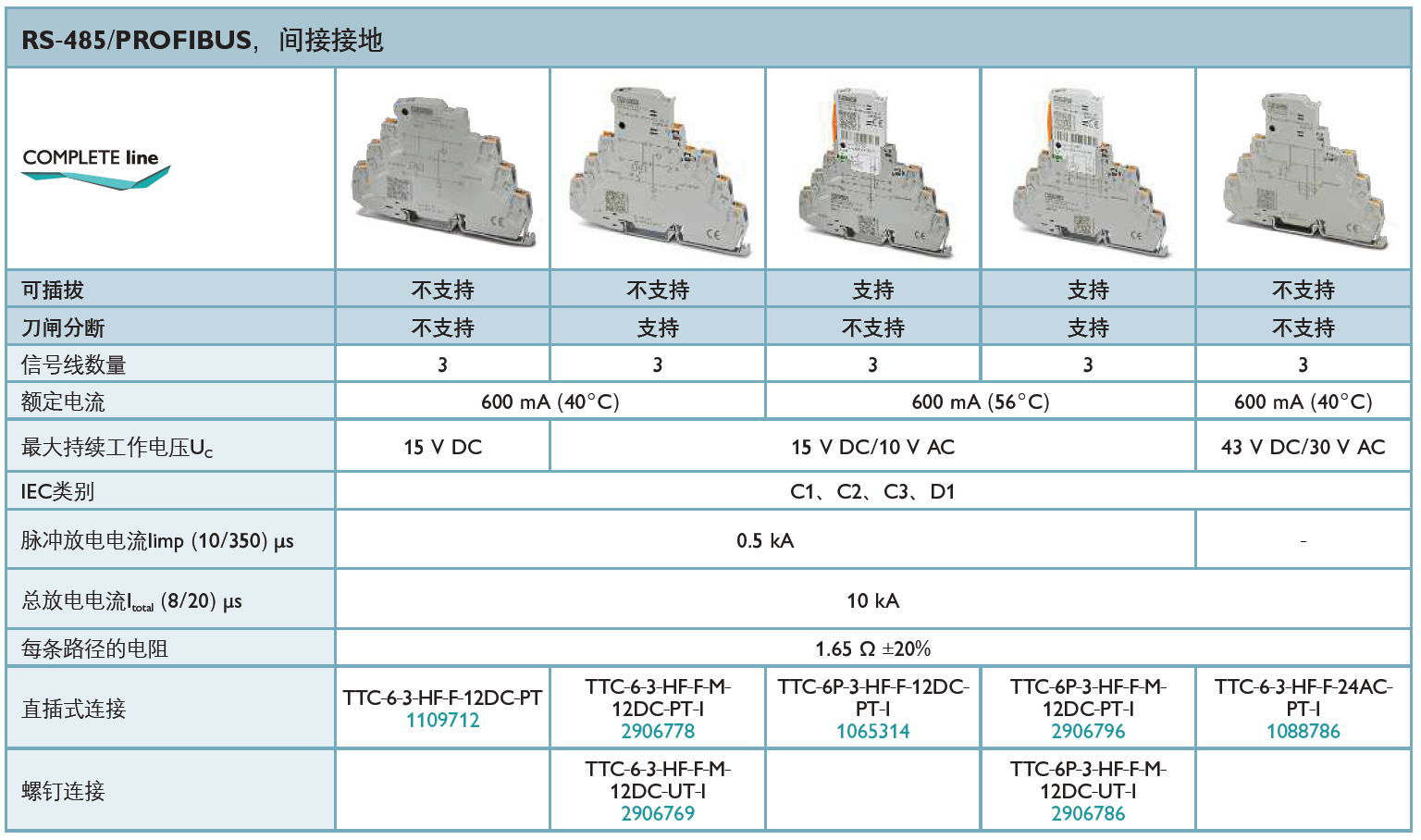

二、关键技术参数

三、核心优势

1. 高频兼容性
   专为高频信号（如250 Mbps以上速率）优化，采用低阻抗设计，避免信号衰减。例如，在VDSL通信场景中，可确保数据传输的完整性和稳定性。

2. 多重防护机制

   • 第一级（C1）：1 kV/500 A气体放电管，快速导通大能量电涌。
   • 第二级（C2）：10 kV/5 kA TVS，抑制中等能量瞬态电压。
   • 第三级（C3）：25 A压敏电阻，保护后级电路。

3. 便捷维护
   分体式结构支持“热插拔”，维护时无需断电；故障时自动分断刀闸，避免二次损坏。

四、典型应用场景

• 工业自动化：保护PLC、HMI等设备的数字/模拟信号接口。
• 通信网络：适用于RS-485、以太网、CAN总线等通信线路的防雷防护。
• 交通系统：轨道交通信号系统、高速公路ETC设备等户外场景。

五、安装与维护建议

1. 安装规范

   • 导轨安装时需确保垂直度偏差≤1°，避免机械应力影响性能。
   • 接地线长度应≤1 m，接地电阻≤10 Ω。

2. 定期检测
   使用CHECKMASTER 2测试仪可快速检测保护器状态，并记录放电次数。建议每2年进行一次专业维护。

结语

菲尼克斯TTC-6P-3-HF-F-M-12DC-PT-I信号防雷器凭借其高性能、智能化设计及广泛兼容性，为现代复杂电磁环境下的设备安全提供了可靠保障。无论是工业现场还是通信枢纽，该产品均可显著降低电涌损坏风险，延长设备使用寿命。

产品型号(货号)：TTC-6-3-HF-F-12DC-PT(1109712)，TTC-6-3-HF-F-M-12DC-PT-I(2906778)，TTC-6-3-HF-F-M-12DC-UT-I(2906769)，TTC-6P-3-HF-F-12DC-PT-I(1065314)，TTC-6P-3-HF-F-12DC-PT-I(1065314)，TTC-6P-3-HF-F-M-12DC-PT-I(2906796)，TTC-6P-3-HF-F-M-12DC-UT-I(2906786)，TTC-6-3-HF-F-24DC-PT-I(1088786)
