产品概述

PRT-1S-350/20/R 是菲尼克斯（Phoenix Contact）推出的一款 2类（II级）电涌保护器，专为单相TN和TT电源系统设计。该产品采用紧凑的PCB板载式安装结构，适用于工业自动化、电力系统、通信设备等场景，可有效抑制雷击或操作过电压对敏感设备的损害。其核心优势在于高防护性能与节省空间的设计，订货号为2905977，广泛应用于需要高可靠性的防雷保护场景。

技术特点

1. 高防护等级与兼容性

• 符合II类标准：满足IEC 61643-11对II类电涌保护器的要求，最大持续工作电压（UC）为350 V AC，适用于单相TN-S和TT电源系统。

• 多级保护机制：内置压敏电阻与气体放电管组合，支持L-N、L-PE、N-PE等多通道保护，残压控制优异，可限制漏电流并快速泄放雷击能量。

• 远程报警功能：配备遥信触点，可通过状态指示窗口或远程信号实时监测保护器运行状态，便于故障预警和快速维护。

2. 紧凑设计与环境适应性

• PCB板载式安装：尺寸为24 mm（宽）×25.3 mm（深）×15.7 mm（高），适合空间受限的电路板集成，简化布线设计。

• 宽温域运行：可在-40°C至85°C的环境温度下稳定工作，适应极端气候条件，并支持海拔2000米以下的应用场景。

• 高阻燃材料：外壳采用PA 6.6材料，符合UL 94 V-0阻燃等级，确保设备在高温或短路情况下的安全性。

3. 电气参数与认证

• 额定放电电流：标称放电电流（In）为20 kA（8/20 μs），最大放电电流（Imax）达40 kA，提供高效的浪涌能量吸收能力。

• 低残压特性：电压保护水平（Up）≤1.5 kV（L-N），有效降低设备承受的过电压风险。

• 国际标准认证：通过IEC和EN相关标准测试，适用于全球市场的合规性需求。

应用场景

1. 工业自动化系统：保护PLC、变频器、传感器等设备免受电源线浪涌干扰。

2. 建筑电气系统：适用于楼宇配电箱、数据中心等TN/TT系统的二级防雷保护。

3. 可再生能源设施：为光伏逆变器、储能系统提供过电压防护，延长设备寿命。

4. 通信基站：结合天馈系统防雷器（如菲尼克斯其他型号），构建多级防护网络。

安装与维护要点

1. 正确接地：确保保护器的PE端子与低阻抗接地系统可靠连接，接地电阻需符合IEC 60364-4-442标准。

2. 配合断路装置：建议与额定电流≤32 A的熔断器或空气开关配合使用，防止防雷器过载后引发火灾风险。

3. 定期检查：每半年检查一次外观状态和接线紧固度，并通过遥信触点验证功能正常性。

4. 环境管理：避免在污染等级超过2级（如粉尘、腐蚀性气体环境）中安装，确保散热和绝缘性能。

菲尼克斯防雷器技术优势

• 模块化设计：支持快速插拔更换，维护时无需断电，减少停机时间。

• 多级防护协同：可与其他类别的菲尼克斯防雷器（如I+II类组合式FLT-SEC系列）配合，形成从主配电到终端设备的全链路保护。

• 长寿命与可靠性：平均无故障工作时间（MTBF）超过50万小时，满足工业场景对耐久性的严苛要求。

结论

PRT-1S-350/20/R 菲尼克斯电源防雷器凭借其紧凑设计、高防护等级和灵活的安装方式，成为工业与建筑领域防雷解决方案的理想选择。用户在实际应用中需注重规范安装与定期维护，结合系统级防护策略，最大化发挥其效能。

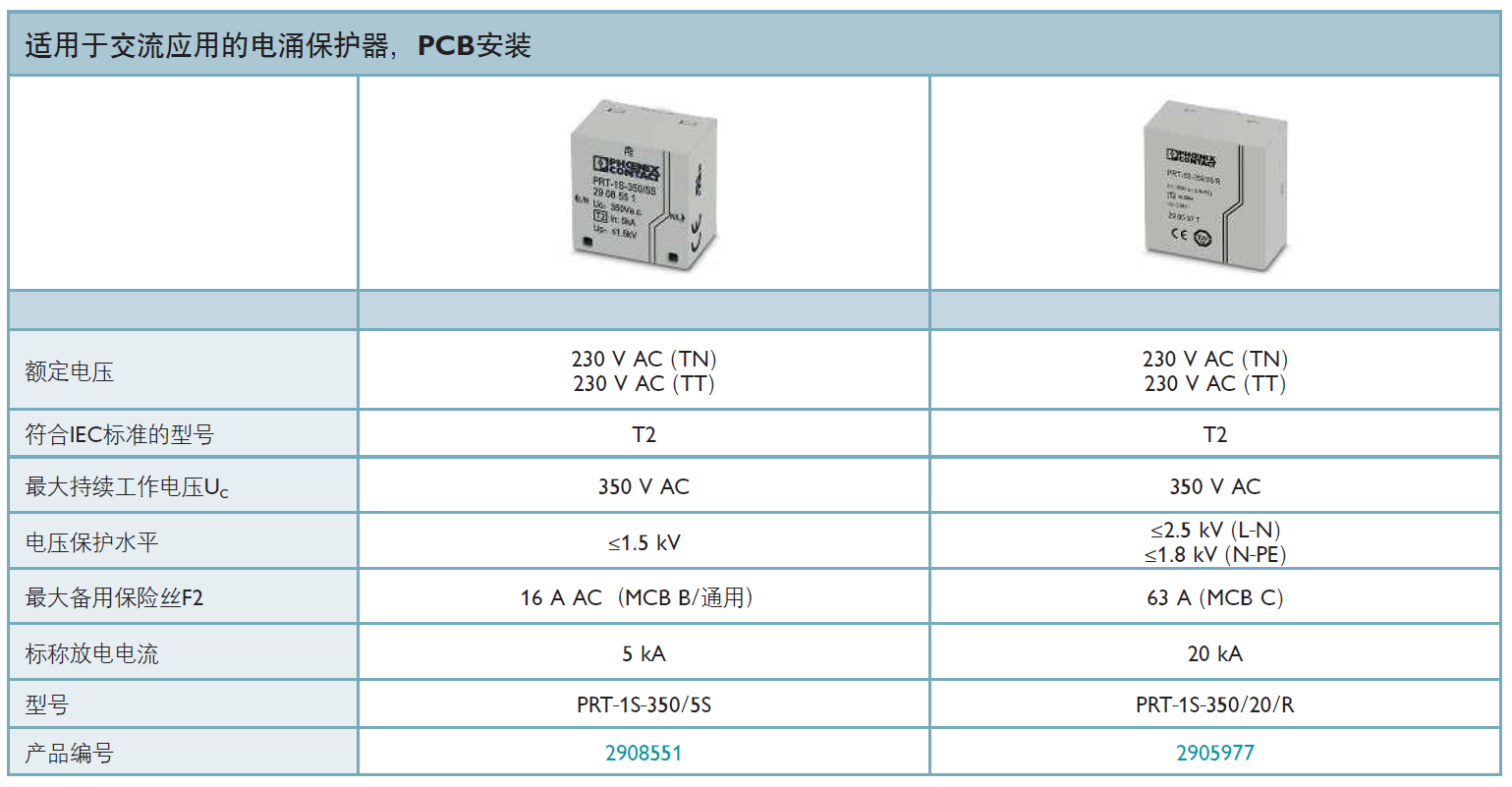

产品型号(货号)：PRT-1S-350/5S(2908551)，PRT-1S-350/20/R(2905977)
