MNT-TV-SAT D/WH 是菲尼克斯（Phoenix Contact）推出的一款专为无线通信和电视设备设计的3类电涌保护设备，主要用于保护电缆、地面天线、卫星系统等设施的电源和信号连接，防止雷击或过电压对设备造成损坏。该产品结合了高防护等级与紧凑设计，适用于住宅、工业及商业场景，能够显著延长终端设备的使用寿命并提升系统可靠性。

核心技术参数

1. 电气性能

   • 额定电压：230/400 V AC（适用于TN/TT电源系统），最大持续工作电压为275 V AC（L-N）和360 V AC（L-PE/N-PE）。

   • 响应时间：≤25 ns（L-N），≤100 ns（L-PE/N-PE），确保快速抑制电涌。

   • 电压保护水平：≤1.5 kV（L-N），≤1.2 kV（屏蔽-接地），有效限制过电压对设备的冲击。

   • 放电能力：标称放电电流（8/20 μs）达5 kA（总放电电流），满足高能量电涌的泄放需求。

2. 结构与兼容性

   • 连接方式：采用F型连接器（适用于同轴电缆），支持针式/孔式接地，适配卫星天线、有线电视等接口。

   • 环境适应性：工作温度范围-25°C至75°C，防护等级IP20，可在恶劣环境下稳定运行。

设计与功能亮点

1. 紧凑化设计

   • 尺寸为63 mm（宽）×107 mm（高）×78 mm（深），节省安装空间，适合密集布线场景。

   • 外壳采用阻燃材料PA 6（UL 94 V-0认证），具备高机械强度和耐高温特性。

2. 智能监控与安全防护

   • 可视状态指示窗口：实时显示电涌保护器的工作状态，便于运维人员快速排查故障。

   • 多重保护机制：内置热监控和备用保险丝（最大16 A），在过载或短路时自动切断电路，确保系统安全。

3. 兼容性与认证

   • 符合IEC 61643-21、EN 61643-11等国际标准，适用于D、A、NL、E等欧洲国家的电网环境。

   • 支持TN-C-S和TT系统，覆盖住宅与工业级防雷需求。

应用场景

1. 卫星通信与广播电视系统

   • 保护卫星接收器、调制解调器等设备的电源和信号线路，防止雷击导致的信号中断或硬件损坏。

2. 楼宇安防与智能家居

   • 集成到住宅或商业建筑的配电系统中，为监控摄像头、网络设备提供额外保护。

3. 工业自动化

   • 在化工、能源等领域中，保护PLC、传感器等精密设备免受电网波动影响。

安装与维护建议

1. 正确安装

   • 需配合空气开关或熔断器使用，建议选用16 A（gG/B/C型）保险丝以优化保护效果。

   • 确保接地电阻符合标准（通常≤10 Ω），接地线应短而直，避免迂回。

2. 定期维护

   • 每半年检查一次状态指示窗口，若显示红色需及时更换模块。

   • 清洁设备表面灰尘，避免绝缘性能下降。

总结

MNT-TV-SAT D/WH 菲尼克斯电源防雷器凭借其高效的防护性能、紧凑的设计和智能化的状态监控，成为复杂电力环境中不可或缺的安全保障设备。无论是卫星通信系统还是工业自动化场景，其均能提供可靠的电涌保护解决方案，降低运维成本并提升设备可用性。

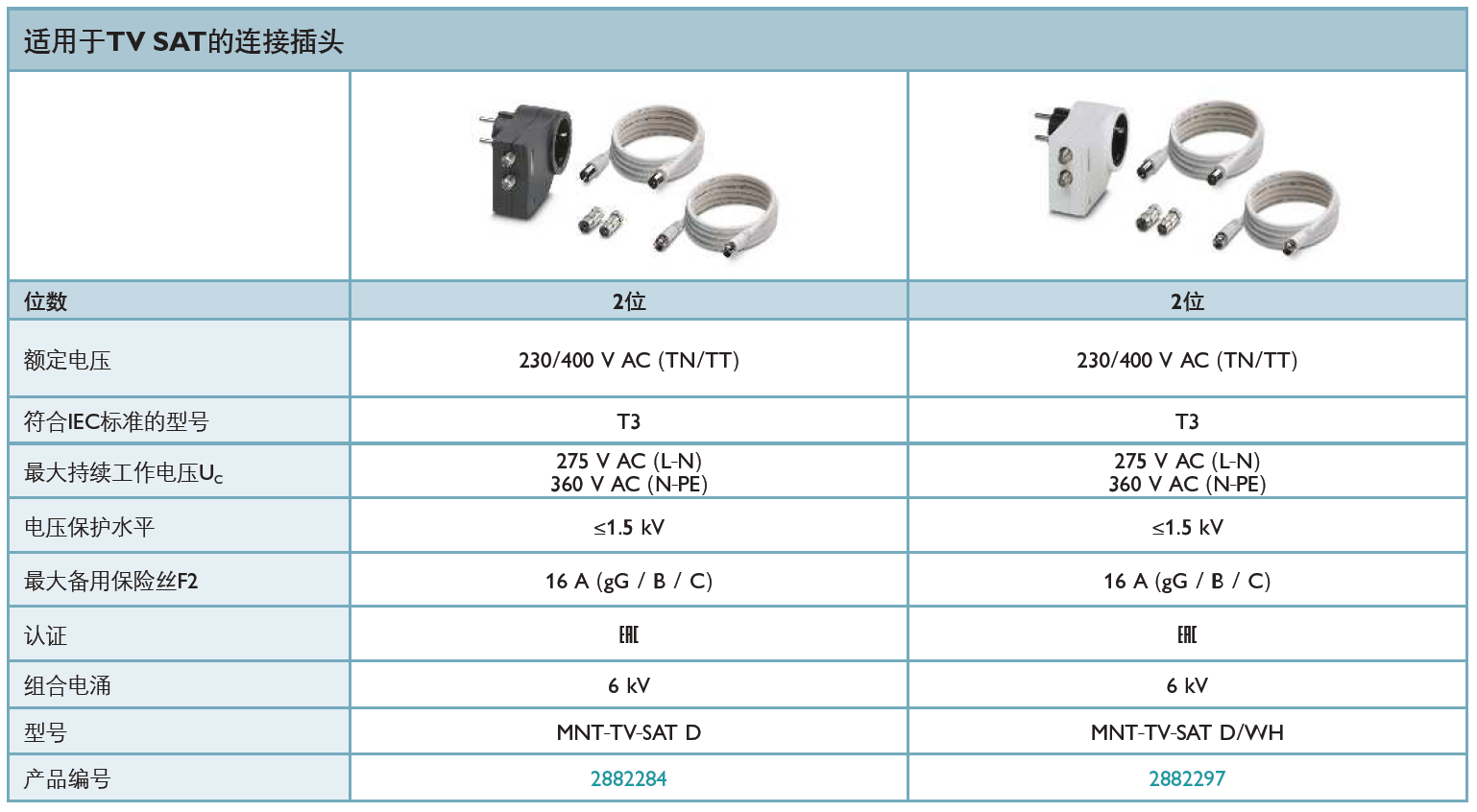

产品型号(货号)：MNT-TV-SAT D(2882284)，MNT-TV-SAT D/WH(2882297)
