一、产品概述

TTC-6P-T3-24DC-UT-I 是一款专为24V直流电源系统设计的3类电涌保护设备，适用于防护由雷击或开关操作引起的瞬态过电压。该产品内置状态指示灯，可实时监控保护状态，并通过模块化设计实现快速维护，显著提升系统可靠性。

二、核心技术特点

1. 紧凑设计，节省空间

设备总宽度仅6毫米，高度为105.8毫米，深度100毫米（含DIN导轨），适用于空间受限的控制柜或配电箱。其超薄设计不仅优化了布局，还降低了安装成本。

2. 智能化监控与维护

• 状态指示灯：内置机械式状态指示灯，支持24V DC电源的实时监控，用户可通过颜色变化快速判断设备运行状态。

• 遥信功能：可选配遥信触点，实现远程故障报警，便于集成到自动化系统中。

• 热插拔技术：支持“热”插拔更换保护模块，维护时无需断电，确保系统连续运行。

3. 高性能防护能力

• 标称放电电流：支持1 kA（8/20 μs脉冲），电压保护水平（Up）低至0.09 kV（DC+至DC-），有效限制瞬态过电压对设备的损害。

• 阻抗中性设计：在维护期间移除保护连接器时，信号传输不受干扰，确保系统稳定性。

4. 灵活的安装适配性

• 支持螺钉连接（M3螺纹，扭矩0.5–0.6 Nm），兼容0.2–4 mm2导线横截面，适配AWG 24–12规格线缆。

• 可安装于标准DIN导轨，简化布线流程。

三、应用场景

该设备广泛适用于以下领域：

1. 工业自动化：PLC、传感器、执行器等24V DC供电设备的过压保护。

2. 通信基础设施：基站、数据传输设备的电涌防护。

3. 能源系统：太阳能逆变器、风电控制柜的二级防护。

四、安装与维护建议

1. 安装注意事项

   • 确保环境温度在-40°C至85°C范围内，湿度5%–95%，避免极端条件影响性能。

   • 使用CHECKMASTER 2工具进行测试与记录，提升维护效率。

2. 维护优化

   • 定期检查状态指示灯，发现异常及时更换模块。

   • 推荐使用原厂备件，避免兼容性问题。

五、市场与供应信息

目前，该产品由长沙华保防雷技术有限公司提供现货供应。用户可通过联系陈工（手机：15388051501）获取具体报价与技术支持。

结论

TTC-6P-T3-24DC-UT-I 凭借其紧凑结构、智能监控和高防护等级，成为工业电涌保护领域的标杆产品。无论是空间优化需求还是复杂环境下的可靠性要求，该设备均能提供高效解决方案。对于注重设备安全与运维便捷性的用户，此产品无疑是理想选择。

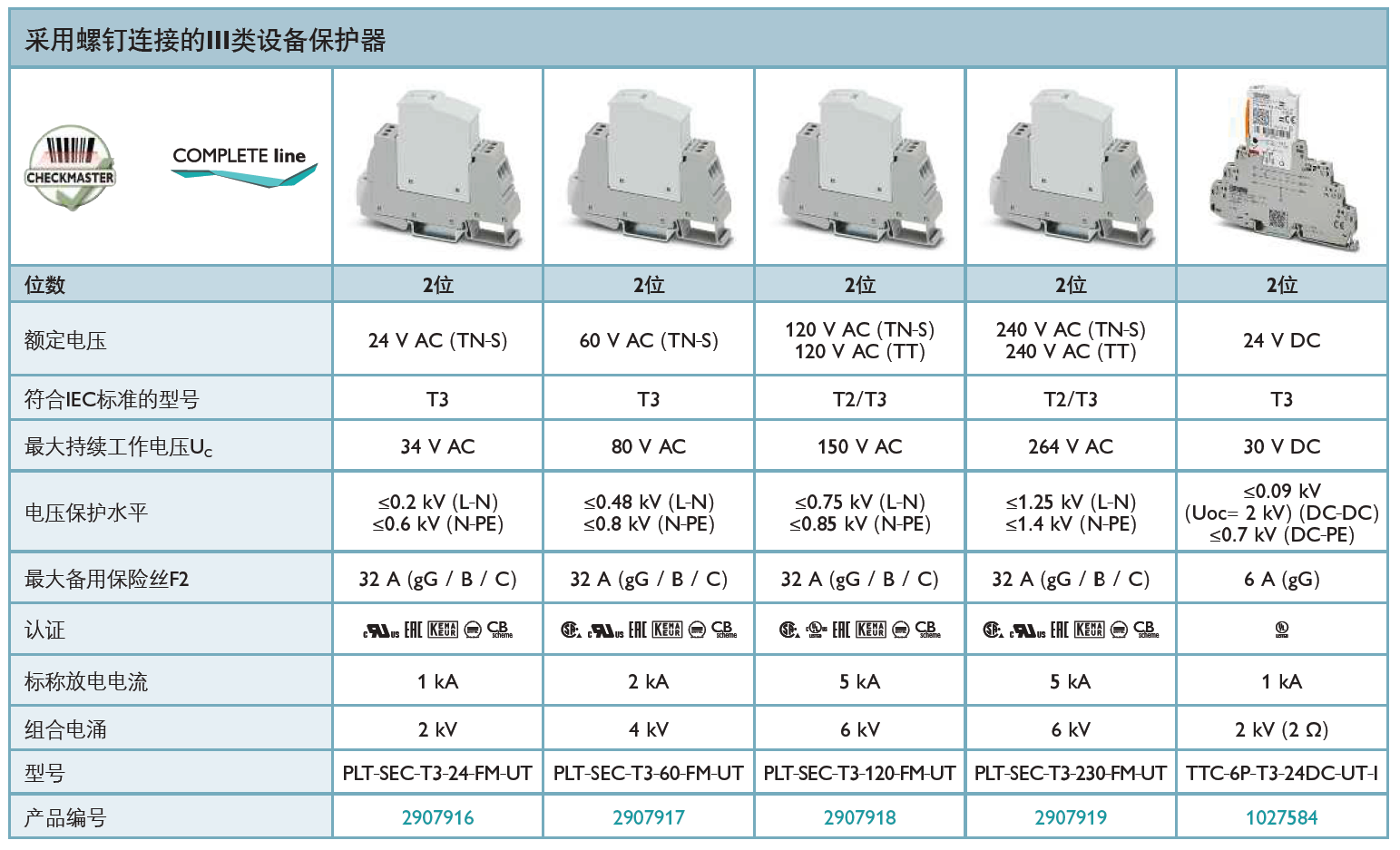

产品型号(货号)：TTC-6P-T3-24DC-UT-I(1027584)，PLT-SEC-T3-24-FM-UT(2907916)，PLT-SEC-T3-60-FM-UT(2907917)，PLT-SEC-T3-120-FM-UT(2907918)，PLT-SEC-T3-230-FM-UT(2907919)
