产品概述

TTC-6P-T3-24DC-PT-I 是菲尼克斯（Phoenix Contact）推出的一款专为24V直流电源系统设计的3类电涌保护设备，适用于工业自动化、通信系统、安全控制等高精度电子设备的过电压防护。该产品以紧凑设计、高可靠性和智能化监控功能为核心优势，广泛应用于需要抵御雷电、开关操作或静电放电引起的瞬态电涌干扰的场景。

核心功能与设计特点

1. 紧凑型设计与高兼容性

• 超薄结构：宽度仅6.2毫米，相比传统防雷器节省50%的安装空间，特别适合高密度布线的控制柜或模块化系统。

• 直插式连接技术：支持0.2~4 mm2的导线横截面（含柔性与刚性导线），无需工具即可快速安装，显著提升接线效率。

2. 多重保护与状态监控

• 多级电涌防护：提供线芯-线芯（DC+至DC-）和线芯-地（DC+/DC-至PE）的双向保护，电压保护水平（Up）分别低至0.09 kV和0.7 kV，有效抑制瞬态过电压。

• 可视化状态指示：内置机械式状态指示灯，可实时显示设备运行状态（绿色正常/黄色预警/红色故障），并支持选配遥信模块实现远程监控，最多可管理40个防雷器。

3. 热插拔维护与高可靠性

• 热插拔设计：维护时可直接更换保护模块，无需断开信号传输，确保系统持续运行。

• 宽温域适应性：工作温度范围覆盖-40°C至80°C，防护等级IP20，适用于严苛工业环境及高海拔（≤6000米）场景。

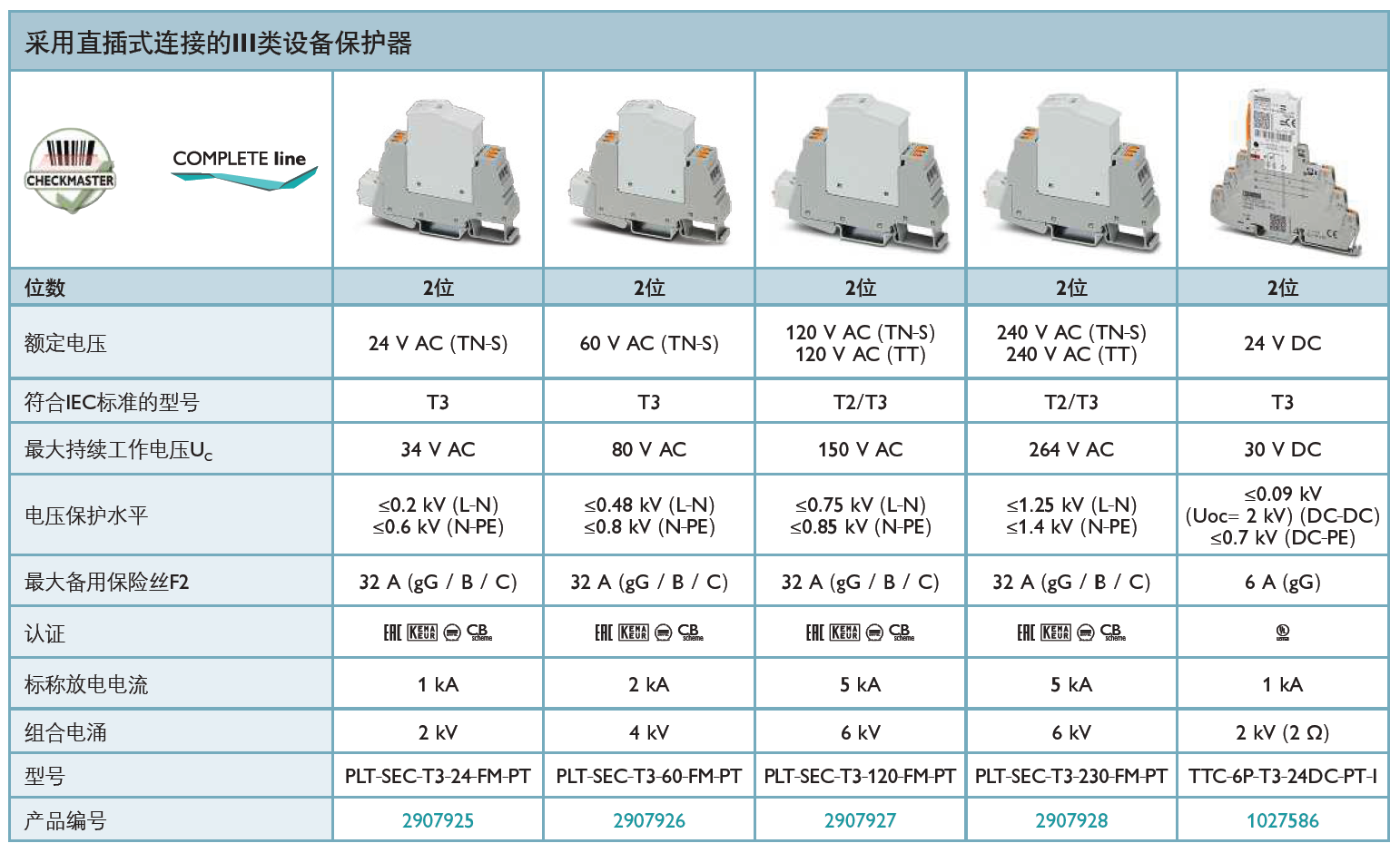

技术参数概览

应用场景

1. 工业自动化系统：保护PLC、传感器、执行器等关键设备免受电涌损坏，尤其适用于化工、能源、轨道交通等高可靠性要求的领域。

2. 通信与数据网络：集成于MCR（测量、控制、调节）技术系统，保障信号传输的稳定性，减少数据丢包或误码风险。

3. 安全相关电路：通过SIL 3认证，可部署于安全仪表系统（SIS）等关键控制回路。

安装与维护建议

• 安装指南：建议并联接入直流电源线路，确保接地可靠；使用菲尼克斯CHECKMASTER 2测试工具可快速验证保护性能。

• 维护策略：定期检查状态指示灯，黄色预警提示需计划性更换，红色故障需立即处理；遥信模块支持群组报警，简化大规模系统管理。

市场定位与价格参考

TTC-6P-T3-24DC-PT-I 目前由菲尼克斯经销商长沙华保防雷技术有限公司提供，价格因采购量和服务条款浮动，参考价约1666-2999元/件，具体需联系供应商协商。

总结

TTC-6P-T3-24DC-PT-I 凭借其紧凑设计、智能监控和高效防护能力，成为工业电涌保护领域的标杆产品。无论是应对高能雷电流还是频繁的开关干扰，其多重防护机制和易维护特性均能显著提升系统可靠性与运维效率，是现代化工业基础设施的理想选择。

产品型号(货号)：TTC-6P-T3-24DC-PT-I(1027586)，PLT-SEC-T3-24-FM-PT(2907925)，PLT-SEC-T3-60-FM-PT(2907926)，PLT-SEC-T3-120-FM-PT(2907927)，PLT-SEC-T3-230-FM-PT(2907928)
