一、产品概述

ERT120-T2-385-S/4P 欧申电源防雷器是一款专为低压配电系统设计的浪涌保护装置，适用于三相四线制电网（4P结构），可有效抵御雷电感应、操作过电压等瞬态电涌冲击，保护后端设备免受损坏。其核心设计基于国际标准（如 IEC 61643-11），额定工作电压为 385V，能够适应相电压峰值的波动（如 220V 交流系统的峰值叠加裕量）。该产品广泛应用于建筑、工业、通信基站、电力系统等领域，是电涌防护多级配置中的关键组成部分。

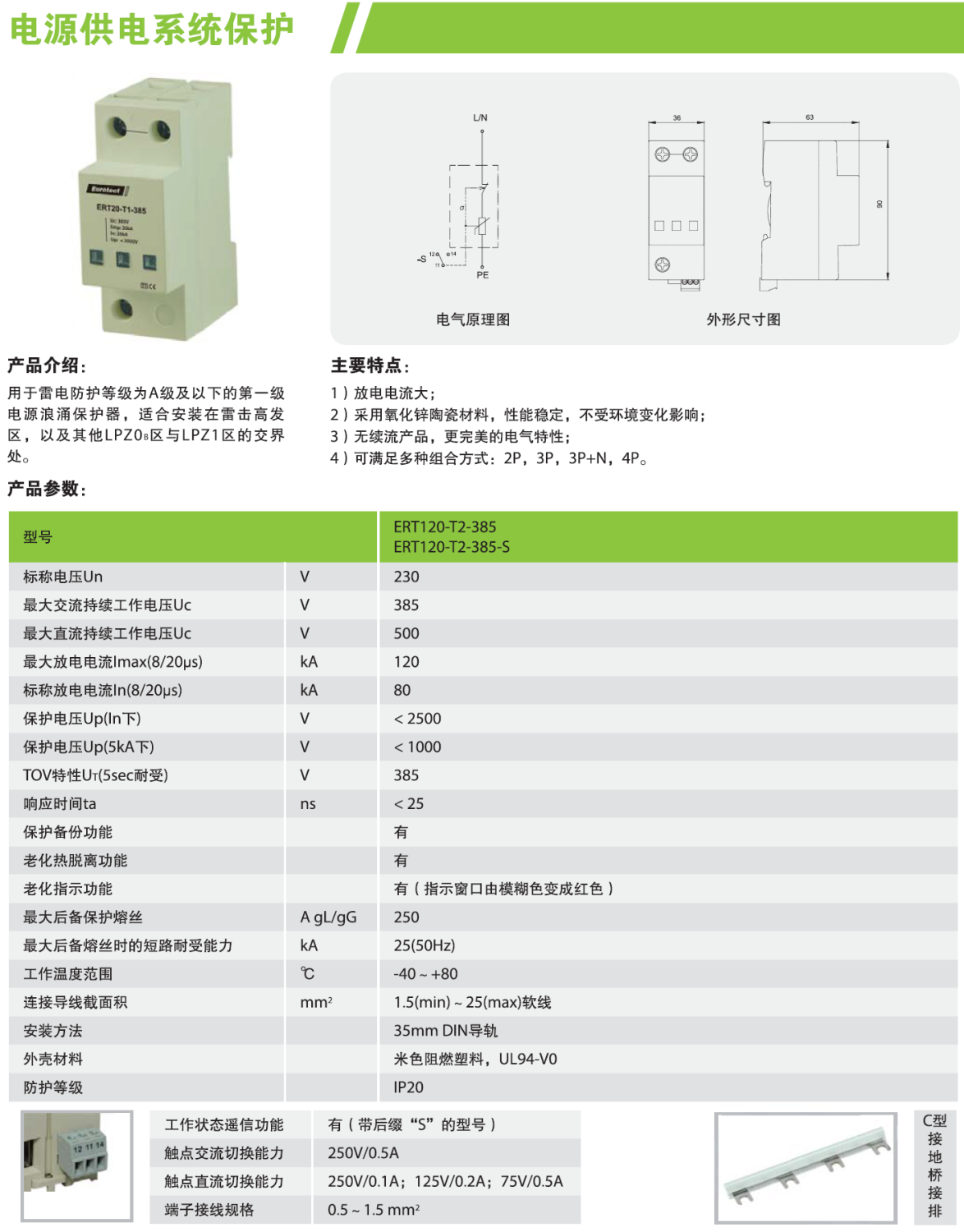

二、技术参数与核心性能

1. 防护等级与通流能力

   • 防护等级：T2 级（II 类试验），适用于配电系统的第二级防护，可泄放 8/20μs 波形的雷电流。

   • 最大放电电流（Imax）：120kA（8/20μs），额定放电电流（In）为 80kA，具备高能量吸收能力，显著降低残压。

   • 电压保护水平（Up）：≤2.5kV，确保后端设备耐受范围内的安全电压。

2. 电气特性与响应速度

   • 持续工作电压（Uc）：385V AC，覆盖三相系统对地电压的峰值需求（220V×1.414≈311V，叠加 20%裕量后设计）。

   • 响应时间：≤25ns，快速切断电涌路径，避免设备受损。

3. 环境适应性

   • 工作温度范围：-40℃～+85℃，适应极端气候条件。

   • 安装方式：35mm 标准导轨安装，模块化设计便于维护更换。

三、产品核心特点

1. 多重保护机制

   • 采用氧化锌压敏电阻（MOV）与火花间隙组合技术，兼顾高通流量与低残压特性，适用于直击雷和感应雷的多场景防护。

   • 支持共模（相-地）和差模（相-相）保护模式，全面覆盖电网风险点。

2. 智能化与安全性

   • 内置状态指示窗口，实时显示防雷器工作状态（如绿色正常、红色故障），并可选配远程遥信功能（如 S 模块），便于无人值守环境下的监控。

   • 配备热脱扣装置，在过载或老化时自动脱离电路，避免火灾隐患。

3. 兼容性与易用性

   • 适配 TT、TN-S、TN-C-S 等多种电网制式，支持凯文接线方式以减少导线电感影响。

   • 前端可串联熔断器或断路器，确保系统安全运行。

四、典型应用场景

1. 工业与建筑配电系统

   • 用于工厂配电柜、楼宇总配电箱，作为二级防护，与一级防雷器（如 10/350μs 波形产品）形成能量配合，分级泄放雷电流。

2. 通信与电力基础设施

   • 保障基站、数据中心、变电站等关键设施的电源稳定性，防止精密电子设备因电涌宕机。

3. 新能源与特殊环境

   • 适用于光伏系统、海上平台等复杂环境，其宽温设计和高防护等级（IP20）满足严苛工况需求。

五、安装与维护建议

• 安装规范

  • 并联接入被保护线路前端，导线长度需短且直（相线≤1m，地线≤0.5m），接地电阻≤4Ω。

  • 推荐采用双接线或凯文接线方式，减少线路阻抗对防护效果的影响。

• 维护要点

  • 每年雷雨季前检查状态指示窗及连接线紧固度，及时更换失效模块。

  • 配合雷电计数器或监控系统，实现长期性能跟踪。

六、总结

ERT120-T2-385-S/4P 欧申电源防雷器凭借其高能量泄放能力、快速响应特性和智能化监控功能，成为现代电涌防护体系中的可靠选择。

产品型号：ERT120-T2-385/2P，ERT120-T2-385/3P，ERT120-T2-385/3P+N，ERT120-T2-385/4P，ERT120-T2-385-S/2P，ERT120-T2-385-S/3P，ERT120-T2-385-S/3P+N，ERT120-T2-385-S/4P
