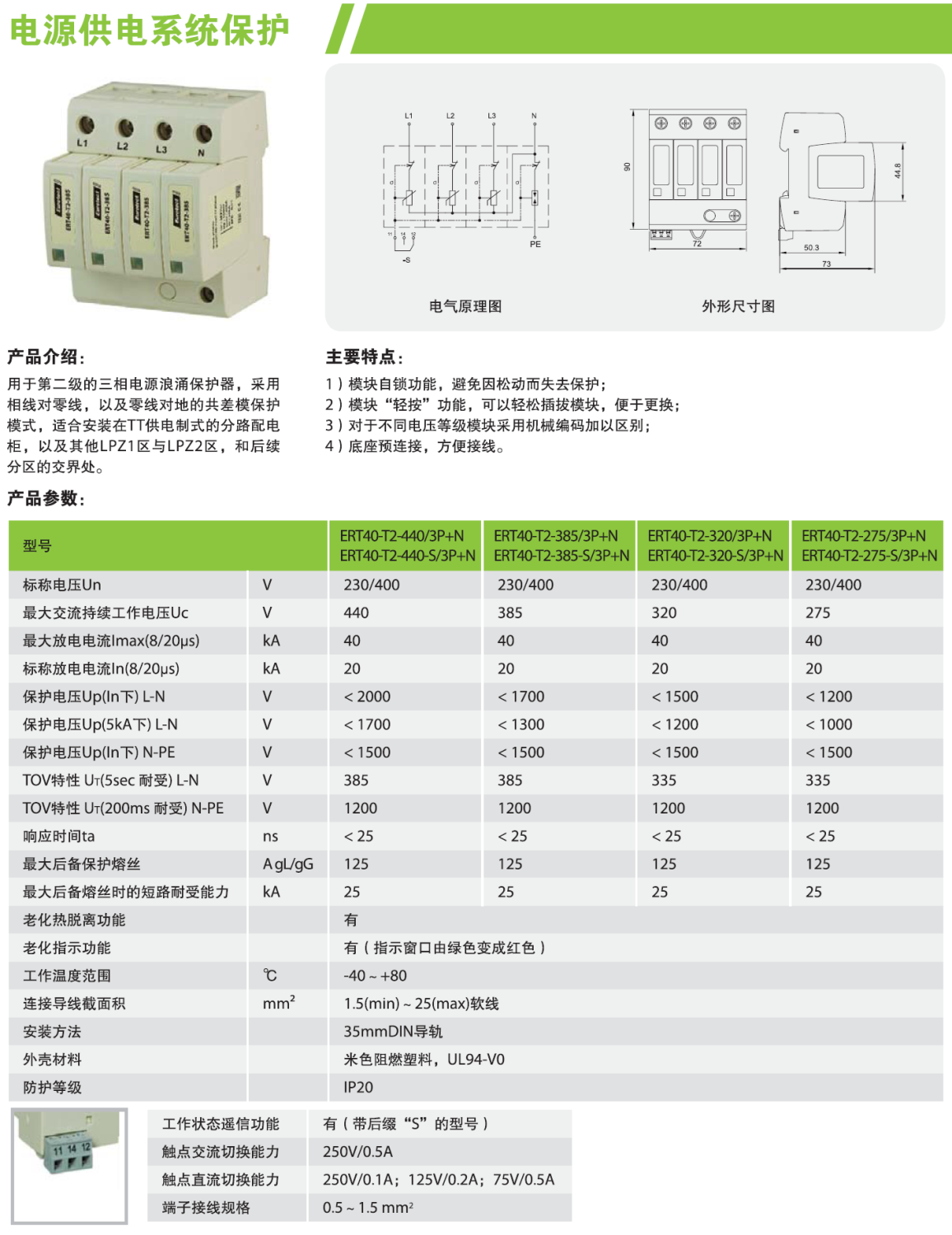

一、产品概述

ERT40-T2-385-S/3P+N 欧申电源防雷器是一款专为低压配电系统设计的二级电涌保护器（SPD），广泛应用于雷击区域的LPZ1与LPZ2区交界处，如通信基站、工业配电柜、医疗设备机房等场景。该产品采用三相四线（3P+N）保护模式，适用于TN-S、TN-C-S、TT等供电系统，可有效泄放雷电或瞬时过电压能量，保障后端设备的安全运行。

二、核心功能与技术优势

1. 高防护性能

   • 最大持续运行电压（Uc）：385V，适应电网电压波动，避免误动作；

   • 放电能力：标称放电电流（In）为20kA，最大放电电流（Imax）达40kA（8/20μs波形），可应对强雷电流冲击；

   • 低残压：电压保护水平（Up）≤1.8kV，确保后端设备免受瞬态过压损害。

2. 智能运维设计

   • 模块化结构：支持带电插拔更换，配备自锁功能防止松动，机械编码区分电压等级，提升维护效率；

   • 状态指示：通过颜色窗口（绿色正常/红色故障）直观显示工作状态，并可选配遥信端子实现远程监控；

   • 多重保护机制：内置热脱扣装置与过流断路保护，在过热或击穿时自动脱离电网，杜绝火灾隐患。

3. 环境适应性

   • 阻燃外壳（UL94 V-0级）与IP20防护等级，可在-40℃至+80℃的严苛环境中稳定运行；

   • 支持35mm标准导轨安装，接线端子兼容1.5~25mm2导线，简化施工流程。

三、典型应用场景

1. 通信基础设施：如基站配电箱，保护通信设备免受雷击电磁脉冲（LEMP）干扰；

2. 工业配电系统：用于分路配电柜或变频控制室，防止生产线因过电压停机；

3. 医疗与数据中心：安装于手术室、服务器机房的配电箱内，确保高精度设备的供电安全；

4. 高铁枢纽与交通工程：在渝黔铁路重庆东站项目中，ERT40-T2-385-S/3P+N与后备保护器ESCB-T2-80配合使用，为15台29线的超大型高铁站提供防雷保护，确保电力系统稳定运行；

5. 商业综合体与办公楼：适用于长宁临空12号地块国际商务花园等大型建筑，通过保护配电系统免受雷击干扰，保障空调、电梯等关键设备安全。

四、安装与维护建议

1. 安装规范

   • 并联接入被保护线路前端，推荐在SPD前端加装125A熔断器或小型断路器；

   • 接地线长度≤0.5m，相线/零线≤1m，接地电阻需小于4Ω。

2. 维护要点

   • 每年雷雨季节前检查模块状态，及时更换故障单元；

   • 结合遥信功能实现远程健康监测，降低人工巡检成本。

五、案例实证

重庆东站作为“八纵八横”高铁网重要枢纽，其电力系统采用欧申ERT40-T2-385-S/3P+N与ESCB-T2-80组合方案，成功应对复杂雷电环境，保障日均1.5万人次的用电安全。该案例印证了该产品在大型交通枢纽中的可靠性和高效性。

ERT40-T2-385-S/3P+N 欧申电源防雷器凭借其高防护性能、模块化设计及智能化运维特性，成为二级防雷领域的优选方案。

产品型号：ERT40-T2-440/3P+N，ERT40-T2-440-S/3P+N，ERT40-T2-385/3P+N，ERT40-T2-385-S/3P+N，ERT40-T2-320/3P+N，ERT40-T2-320-S/3P+N，ERT40-T2-275/3P+N，ERT40-T2-275-S/3P+N，ERT40-T2-440/1P+N，ERT40-T2-440-S/1P+N，ERT40-T2-385/1P+N，ERT40-T2-385-S/1P+N，ERT40-T2-320/1P+N，ERT40-T2-320-S/1P+N，ERT40-T2-275/1P+N，ERT40-T2-275-S/1P+N
