一、产品定位与核心功能

DU33S-1000G/WD专为风力发电机组变流器及配套电气系统设计，适用于永磁直驱机组、双馈机组的机侧（发电机侧）和电网侧防护，覆盖LPZ0B-LPZ2全防护层级。

其核心功能包括：

• 三相全向防护：支持L1/L2/L3三相及中性线（N）的浪涌抑制，应对雷击、开关瞬态过电压及电网波动。
• 超高能量耐受：采用双级压敏电阻（MOV）与气体放电管（GDT）协同架构，最大标称放电电流（Iimp）达100kA（8/20μs），能量吸收值超2000J，可抵御极端雷击冲击。
• 智能状态监测：集成故障指示灯与遥信模块，实时反馈SPD失效状态，降低运维成本。
• 紧凑型设计：标准35mm导轨安装，兼容塔基变流器柜、机舱控制柜等场景。

二、技术亮点与参数优势

1. 精准适配风电系统

   • 电压保护水平（Up）：≤1800V（@100kA），显著降低残压对变流器等精密设备的威胁。
   • 持续工作电压（Un）：690V/50Hz，适配风电变流器典型供电需求。
   • 等电位连接设计：通过金属结构与接地系统深度耦合，确保雷电流快速泄放。

2. 多级防护架构

   • Type 1防护（前端GDT）：快速导通雷击电流至接地，保护主电路免受直接冲击。
   • Type 2防护（后端MOV）：精准钳制残压，确保设备在复杂电网环境中的稳定性。

3. 智能化运维支持

   • 支持RS485/Modbus协议，可集成至风电场SCADA系统，实现远程监控与故障预警。
   • 热插拔结构设计，支持不间断供电更换模块，提升运维效率。

三、典型应用场景

• 变流器机侧防护：保护永磁直驱机组或双馈机组的转子侧电路，防止暂态过电压损坏IGBT模块。
• 电网侧防护：适配塔基变流器柜，抵御电网波动与雷电侵入。
• 主控系统防护：为机舱控制柜提供二级防护（LPZ1-LPZ2），保障PLC、传感器等设备安全。
• 海上风电场景：通过增强型密封设计，适应高盐雾、潮湿环境。

四、安装与维护指南

1. 安装要求

   • 接线规范：三相独立接入，中性线（N）与地线（PE）分开连接；前端需串联Type 1 SPD（如CITEL气体放电管）。
   • 接地要求：PE接地线截面积≥25mm2，接地电阻＜4Ω（高土壤电阻率地区需额外降阻措施）。

2. 日常维护

   • 每月检查指示灯状态，红色常亮表示SPD失效，需立即更换。
   • 每半年使用专业仪器验证标称放电电流（Iimp）与能量吸收性能。

五、合规性与认证

DU33S-1000G/WD严格遵循IEC 61643-11（Type 1+2复合型）、GB 18802.1及NB_T 10923-2022标准，通过CE、UL 1449-2nd Edition（RU认证），满足全球风电市场安全准入要求。

结语
DU33S-1000G/WD风力发电机和变流器电涌保护器以“三相高能防护、智能运维、场景适配”为核心，为风电系统提供了从雷电截收到残压控制的完整解决方案。无论是应对极端天气威胁，还是保障复杂电网环境中的设备稳定运行，选择DU33S-1000G/WD，即为风电场筑牢一道可靠的安全屏障。

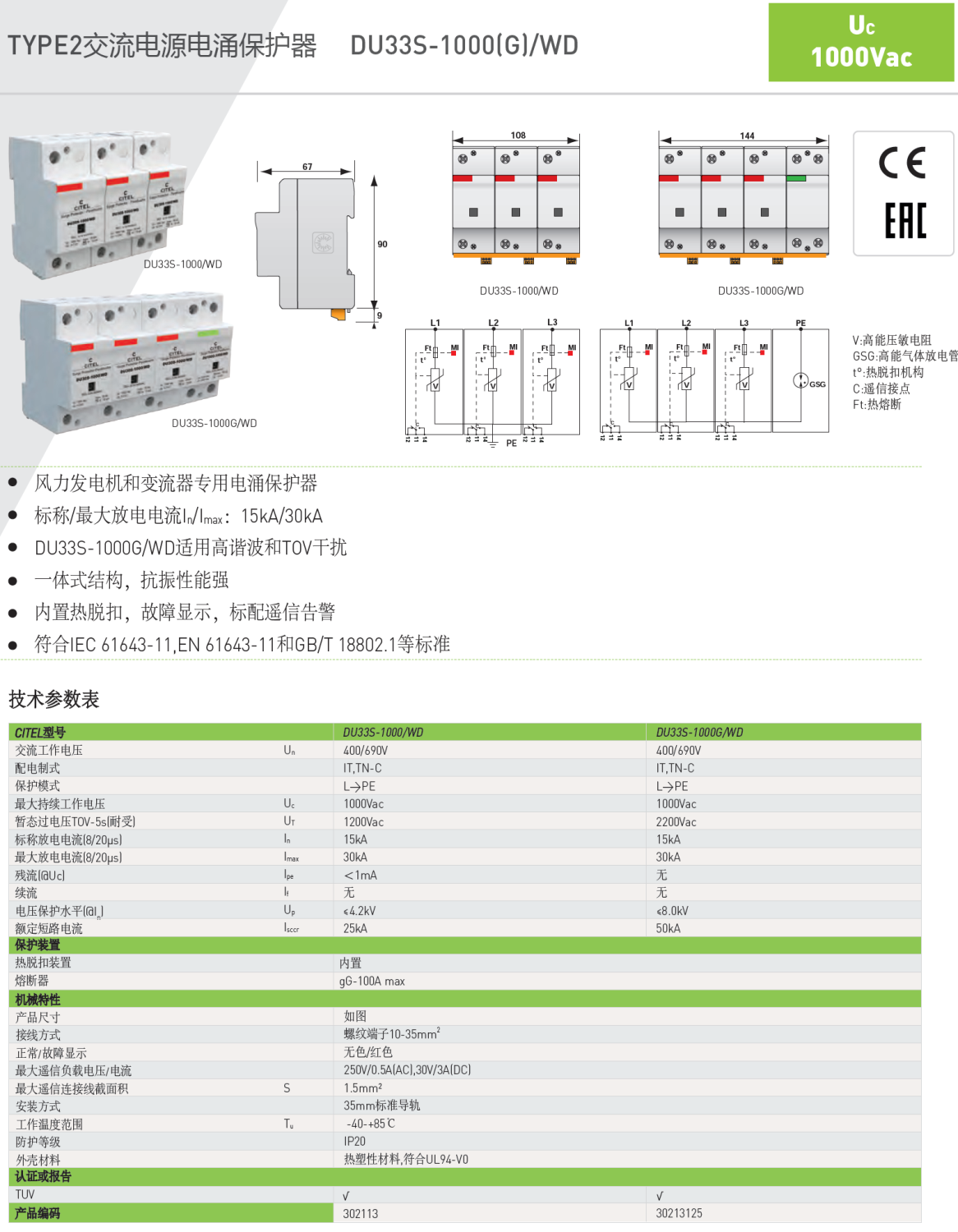

产品型号： DU33S-1000/WD，DU33S-1000G/WD
