一、产品定位与核心功能

DS253E-690/WD是一款三相交流电源电涌保护器，专为**工业级（380V/50Hz）**供电系统设计，适用于LPZ0-LPZ2全防护层级。其核心功能包括：

• 三相全向防护：支持L1/L2/L3三相及中性线（N）的浪涌抑制，应对雷击、静电放电（ESD）及操作过电压。
• 超高能量耐受：采用双级压敏电阻（MOV）与气体放电管（GDT）协同架构，最大标称放电电流（Iimp）达690kA（8/20μs），能量吸收值超2500J，可抵御极端雷击冲击。
• 智能状态监测：集成故障指示灯与遥信模块，实时反馈SPD失效状态，降低运维成本。
• 紧凑型设计：标准35mm导轨安装，兼容塔基变流器柜、机舱控制柜等场景。

二、技术亮点与参数优势

1. 精准适配工业级供电系统

   • 电压保护水平（Up）：≤1800V（@690kA），显著降低残压对精密设备的威胁。
   • 持续工作电压（Un）：380V/50Hz，适配工业三相供电系统。
   • 等电位连接设计：通过金属结构与接地系统深度耦合，确保雷电流快速泄放。

2. 多级防护架构

   • Type 1防护（前端GDT）：快速导通雷击电流至接地，保护主电路免受直接冲击。
   • Type 2防护（后端MOV）：精准钳制残压，确保设备在复杂电网环境中的稳定性。

3. 智能化运维支持

   • 支持RS485/Modbus协议，可集成至工业自动化系统（如PLC、SCADA），实现远程监控与故障预警。
   • 热插拔结构设计，支持不间断供电更换模块，提升运维效率。

三、典型应用场景

• 工业配电系统：保护PLC、变频器、电机等设备免受雷击与操作过电压损害。
• 智能建筑：为数据中心、楼宇自控系统（BAS）提供二级防护，确保关键设备稳定运行。
• 医疗设施：适配MRI、CT等高精度医疗设备供电，防止浪涌导致的数据丢失或设备故障。
• 新能源基础设施：风电变电站、光伏逆变器前端防护，抵御电网波动与雷击风险。

四、安装与维护指南

1. 安装要求

   • 接线规范：三相独立接入，中性线（N）与地线（PE）分开连接；前端需串联Type 1 SPD（如CITEL气体放电管）。
   • 接地要求：PE接地线截面积≥25mm2，接地电阻＜4Ω（高土壤电阻率地区需额外降阻措施）。

2. 日常维护

   • 每月检查指示灯状态，红色常亮表示SPD失效，需立即更换。
   • 每半年使用专业仪器验证标称放电电流（Iimp）与能量吸收性能。

五、合规性与认证

DS253E-690/WD严格遵循IEC 61643-11（Type 1+2复合型）、GB 18802.1及NB_T 10923-2022标准，通过CE、UL 1449-2nd Edition（RU认证），满足全球工业与建筑电气安全准入要求。

结语
DS253E-690/WD交流电涌保护器以“三相高能防护、智能运维、场景适配”为核心，为工业、建筑及高敏感设备提供了全方位的电源安全解决方案。无论是应对极端天气威胁，还是保障复杂电网环境中的设备稳定运行，选择DS253E-690/WD，即为关键电力链路筑起一道可靠的安全屏障。

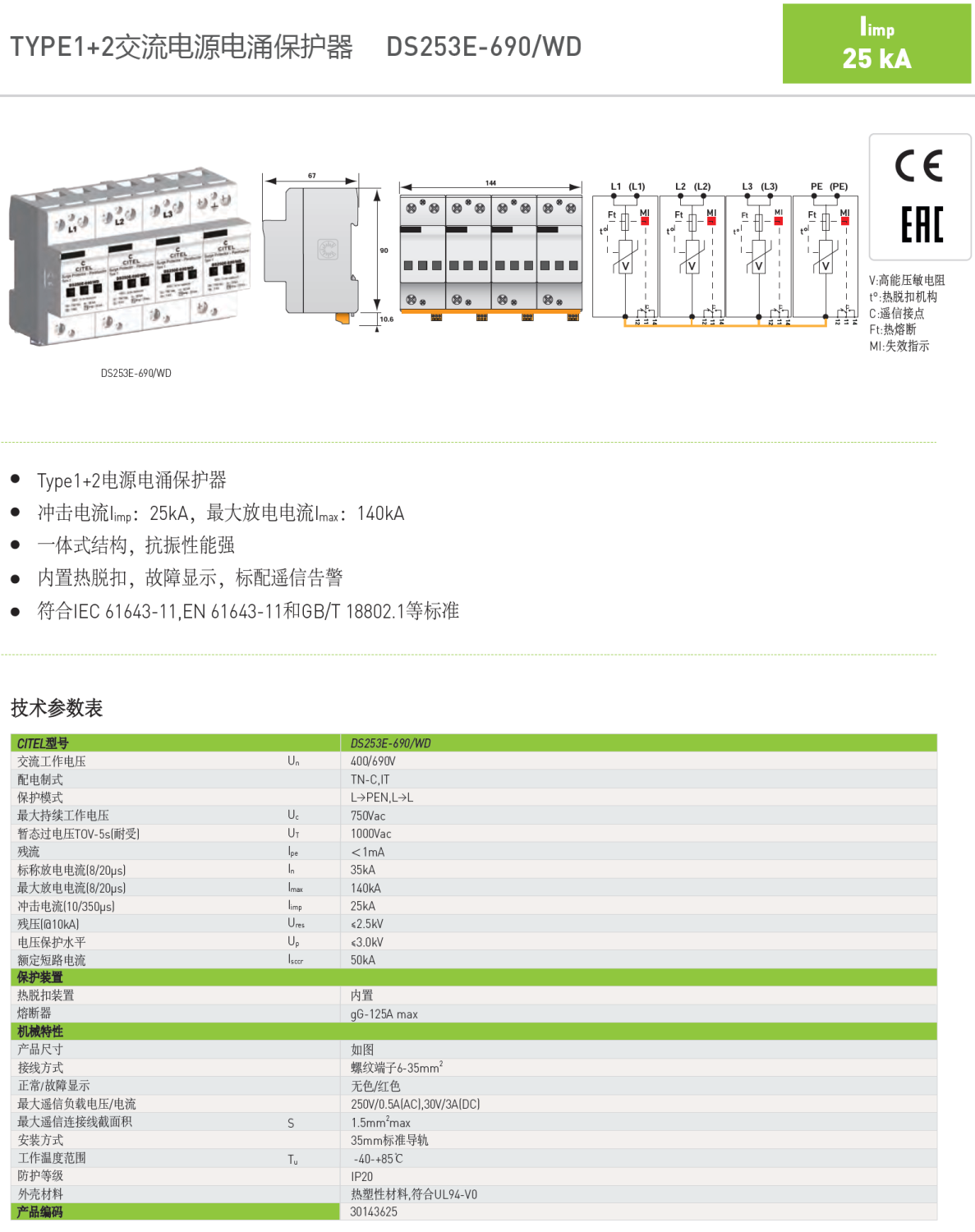

产品型号： DS253E-690/WD
