一、产品核心特性

CXP09-NW/FF采用先进的混合保护技术，结合气体放电管（GDT）与箝位二极管，实现大通流能力（最大放电电流200kA）与低残压保护（电压保护水平Up≤600V），有效抵御雷电瞬态过电压对设备的破坏。其关键参数包括：

• 频率范围：DC-70MHz，适配视频传输与低频信号场景；
• 低损耗设计：插入损耗≤0.6dB，回波损耗≥20dB，保障信号完整性；
• 模块化结构：支持插拔式维护，单级故障仅更换对应模块，降低运维成本。

二、典型应用场景

该产品广泛应用于以下领域：

1. 智能交通系统：保护高速公路收费系统、监控摄像头及通信设备，避免雷击导致系统瘫痪；
2. 安防监控网络：为闭路电视（CCTV）、门禁系统等提供信号级防护，确保图像传输清晰稳定；
3. 工业自动化：适用于PLC、传感器等设备的同轴信号线路防护，提升工业控制系统的可靠性。

三、技术优势与行业认可

西岱尔CXP09-NW/FF通过UL、TUV等国际认证，并参与制定国家标准GB/T 37048-2018《高速公路机电系统技术规范》，其防护方案被验证可显著降低雷电灾害风险。此外，产品采用50Ω标准阻抗与<1.5:1的驻波比设计，兼容多种连接器类型，安装便捷。

四、结语

在雷电灾害频发的环境下，CXP09-NW/FF CITEL西岱尔电涌保护器凭借卓越的防护性能与智能化设计，成为视频及低频同轴信号系统的理想选择。

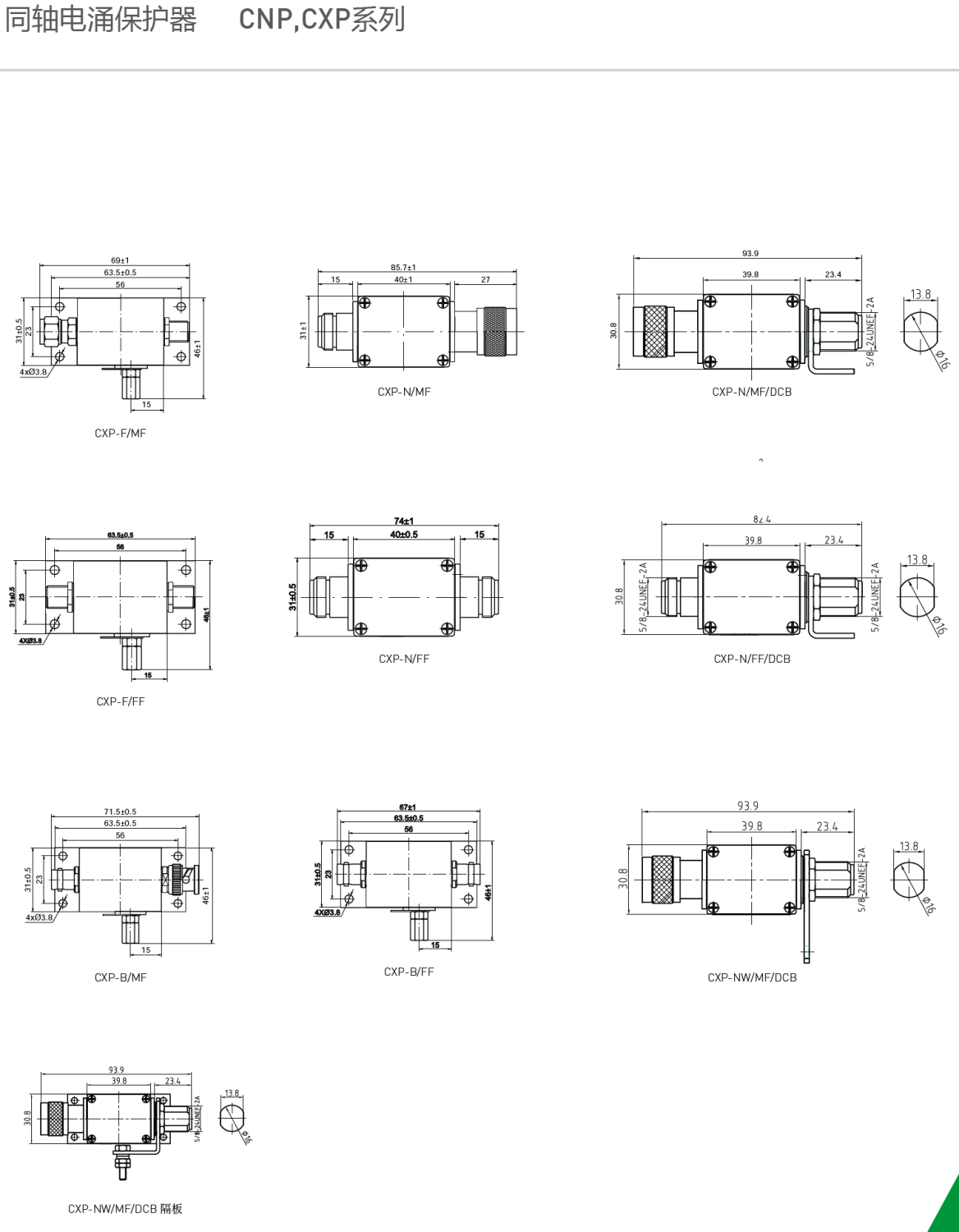

产品型号：

CNP90TV-F/FF，CNP90TV-F/MF

CNP230TV-F/FF，

CXP09-N/FF，CXP09-N/MF，CXP09-F/FF，CXP09-F/MF

CXP25-N/FF，CXP25-N/MF，CXP25-F/FF，CXP25-F/MF

CXP09-N/FF-DCB，CXP09-N/MF-DCB

CXP25-N/FF-DCB，CXP25-N/MF-DCB
