一、产品技术特性与设计亮点

1. 四分之一波长匹配结构
   该器件采用经典的四分之一波长（λ/4）阻抗匹配原理，工作频率覆盖7–16 MHz（具体频段需根据型号确认），通过精确的电路设计与介质材料选择，实现低插入损耗（典型值≤0.5 dB）与优异的驻波比（VSWR ≤1.5:1），确保信号传输效率最大化。

2. 双向电涌防护能力
   集成气体放电管（GDT）与压敏电阻（MOV）复合防护机制，可抵御高达6 kA（8/20 μs）的雷击浪涌电流，同时支持**±30 kV（10/350 μs）**的静电放电（ESD）防护，满足IEC 61643-1 Class B标准要求。

3. 紧凑型射频接口设计
   适配N型或SMA接口（需确认型号），采用高频同轴电缆材料与多层屏蔽工艺，有效抑制电磁干扰（EMI），适用于空间受限的机箱集成场景。

---

二、核心应用领域

1. 卫星通信地面站
   在卫星信号接收与发射链路中，PRC1800-7/16MF可防止雷击或强电磁脉冲（EMP）对低噪声放大器（LNA）及上/下变频器的损害，保障长距离数据传输的可靠性。

2. 微波中继系统
   部署于高山、沙漠等易受雷击区域的中继站，通过双向防护特性保护射频前端设备，降低因瞬态过压导致的信号中断风险。

3. 广播电视发射塔
   适用于UHF/VHF频段广播设备的防雷保护，尤其针对多频段共天馈系统，减少跨频段干扰引发的设备故障。

4. 军事与航空航天领域
   符合MIL-STD-461G等严苛军标，为雷达系统、机载通信设备提供轻量化（重量≤5g）且耐极端温度（-55℃~+85℃）的解决方案。

---

三、产品优势总结

• 高性价比：相比传统分立式防护方案，集成化设计显著降低安装复杂度与维护成本。
• 宽频带兼容性：支持多频段协同工作，适应5G毫米波、卫星互联网等新兴通信技术需求。
• 长期稳定性：采用无源器件结构，无温漂问题，MTBF（平均无故障时间）≥10^6小时。

---

四、安装与维护建议

1. 安装规范

   • 将保护器串联于射频链路中，靠近天线或放大器输入端以缩短浪涌路径。
   • 确保接地引线截面积≥6 mm2，并与独立接地桩可靠连接（接地电阻＜10 Ω）。

2. 定期检测

   • 使用网络分析仪监测插入损耗与驻波比变化，若数值超出标称范围需更换器件。
   • 每年雷雨季前检查气体放电管的状态指示器（如有）是否正常。

---

五、结语

PRC1800-7/16MF CITEL西岱尔四分之一射频同轴电涌保护器凭借其精密的射频匹配技术与多重防护机制，已成为高频通信系统中不可或缺的安全屏障。无论是运营商基站升级还是国防设备部署，该产品均能提供高效、持久的雷电与电磁干扰防护，助力用户构建更稳健的无线通信网络。

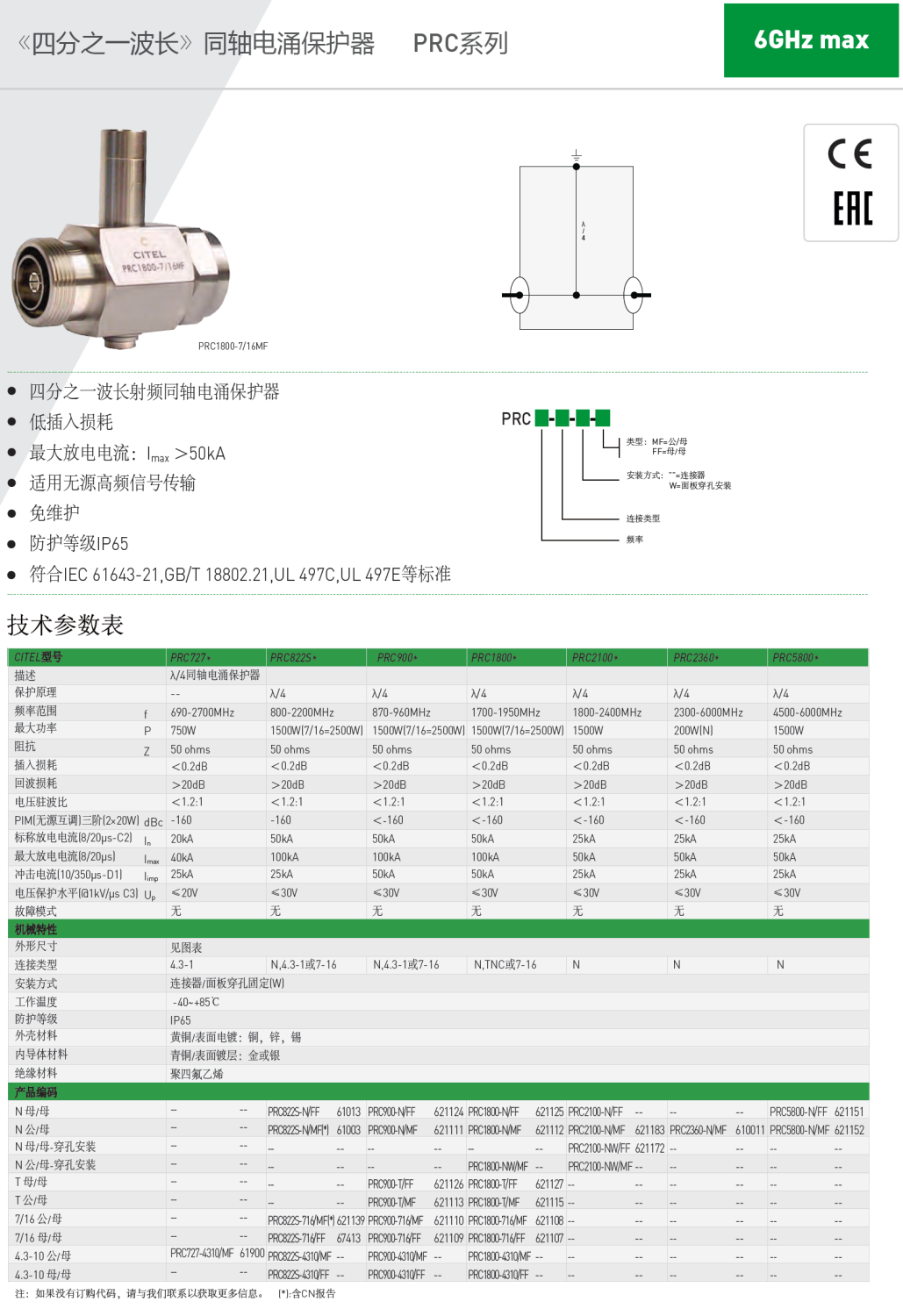

产品型号：

PRC727-4310/MF

PRC822S-N/FF，PRC822S-N/MF(CN报告)，PRC822S-716/MF(CN报告)，PRC822S-716/FF，PRC822S-4310/MF，PRC822S-4310/FF

PRC900-N/FF，PRC900-N/MF，PRC900-T/FF，PRC900-T/MF，PRC900-716/MF，PRC900-716/FF，PRC900-4310/MF，PRC900-4310/FF

PRC1800-N/FF，PRC1800-N/MF，PRC1800-NW/MF，PRC1800-T/FF，PRC1800-T/MF，PRC1800-716/MF，PRC1800-716/FF，PRC1800-4310/MF，PRC1800-4310/FF

PRC2100-N/FF，PRC2100-N/MF，PRC2100-NW/FF，PRC2100-NW/MF

PRC2360-N/MF

PRC5800-N/FF，PRC5800-N/MF
