一、产品概述

魏德米勒（Weidmueller）VPU AC II 3+1 R 300/50 Y电涌保护器属于VPU AC系列，是专为交流电应用设计的II级浪涌保护装置。该产品融合了高放电能力与智能化功能，可有效防护瞬态过压和雷击浪涌对电源系统的损害，广泛应用于工业能源分配、电力设备保护等领域。

二、核心功能与技术优势

1. 高浪涌电流承载能力
   该保护器支持最大持续工作电压300V AC，最大放电电流达50kA（8/20μs），能快速响应浪涌冲击（响应时间≤25ns），显著降低电压保护水平至1.75kV（典型值），确保后端设备安全。

2. 集成化智能监测功能

   • 视觉状态显示器：通过三色指示灯（绿色正常/红色故障）实时显示工作状态，便于运维人员快速判断设备健康状况。

   • 远程警报触点：配备250V 1A信号触点（PUSH IN），支持远程报警系统集成，提升管理效率。

3. 灵活适配与安装便捷
   采用模块化插拔设计，支持回路数3+1配置，适用于TN-C、TN-S等低电压网络。其紧凑结构（安装宽度仅72mm）和导轨安装方式（TS 35标准）大幅节省空间与部署成本。

4. 环境适应性
   工作温度范围覆盖-40°C至85°C，湿度适应5%~95% RH，防护等级IP20，满足高海拔（≤4000m）及恶劣工业环境需求，无需额外降额评估。

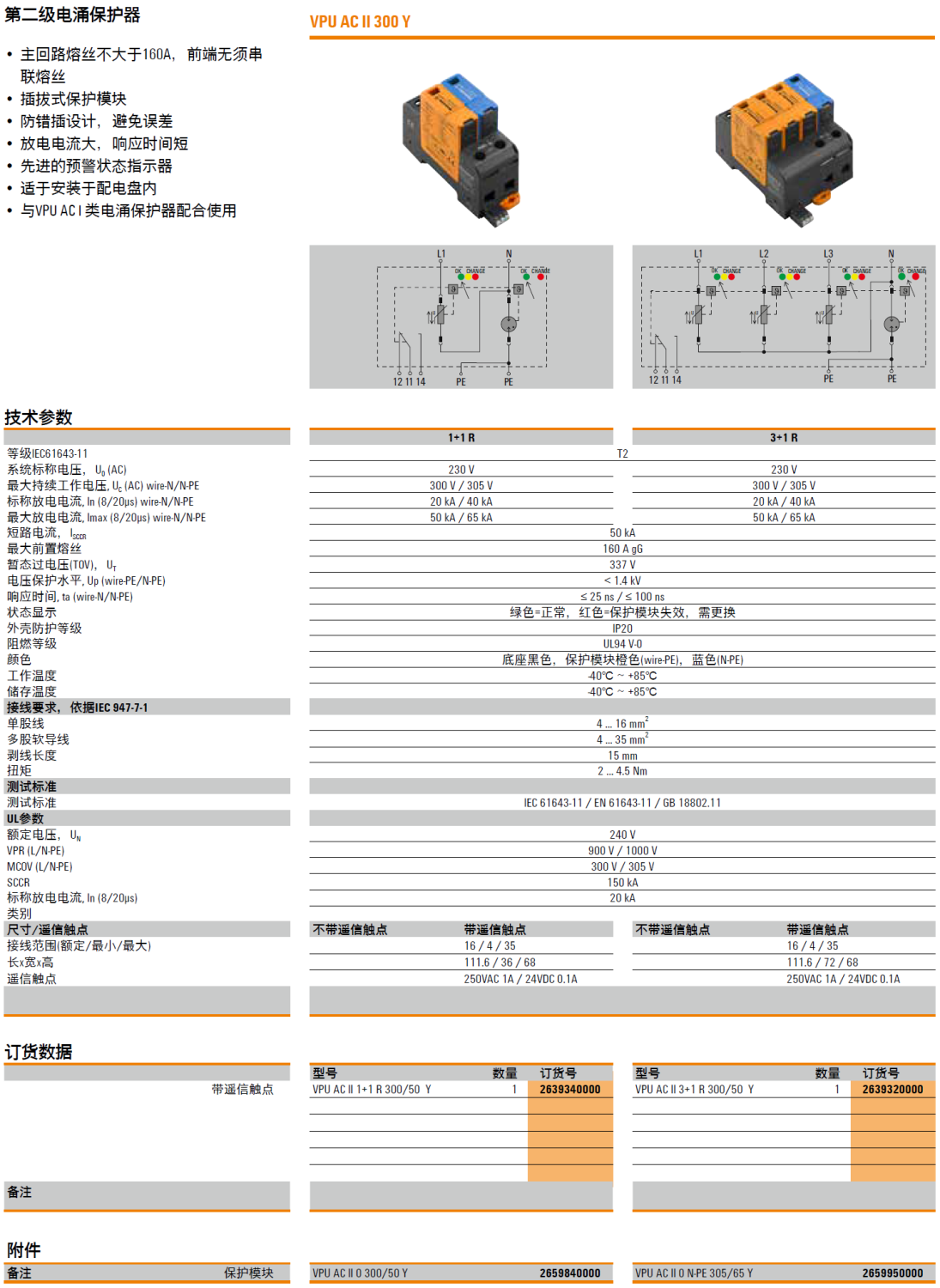

三、技术参数概览

四、典型应用场景

1. 工业电源系统：为配电柜、生产线设备提供过压保护，降低雷击或电网波动导致的停机风险。

2. 可再生能源设施：适配光伏系统直流侧与交流侧防护，支持1500V高压场景，提升能源传输效率。

3. 建筑电气网络：保护楼宇自动化系统、电梯控制等关键负载，确保长期稳定运行。

五、安装与维护建议

• 安装注意事项：需确保接地可靠，并联接入电路，并遵循IEC/EN 61643-11标准。

• 维护便捷性：插拔式模块设计支持快速更换，无需工具操作，减少维护停机时间。

• 定期检查：建议雷雨季节前后检查状态指示灯，及时更换故障模块。

六、总结

魏德米勒VPU AC II 3+1 R 300/50 Y电涌保护器凭借其高防护性能、智能化监测及环境适应性，成为工业与能源领域的关键防护组件。

产品型号(货号)：VPU AC II 1+1 R 300/50 Y(2639340000)，VPU AC II 0 300/50 Y(2659840000)，VPU AC II 3+1 R 300/50 Y(2639320000)，VPU AC II 0 N-PE 305/65 Y(2659950000)
